XS3F-M422-401-R là cáp kết nối OMRON dạng socket gắn sẵn cáp, sử dụng đầu nối M8 screw-on 4 cực với cấu hình đầu góc, phù hợp cho cảm biến quang, cảm biến tiệm cận, van điện từ và các điểm I/O trong hệ thống tự động hóa công nghiệp.
Thiết kế đầu góc giúp giảm chiều nhô ra của đầu nối, thuận tiện khi lắp tại các vị trí hẹp, sát khung máy hoặc nơi cần hướng cáp thoát ngang để tối ưu không gian đi dây.
Biến thể cáp robot phù hợp hơn với các ứng dụng cần độ linh hoạt cơ học cao, đặc biệt tại các vị trí có rung động, uốn lặp hoặc chuyển động theo chu kỳ.
Cấu hình 4 cực cho phép truyền đồng thời nguồn và tín hiệu theo sơ đồ đấu nối phổ biến của sensor DC, thuận tiện cho các ứng dụng cần thêm một đường tín hiệu so với loại 3 cực.
Chiều dài cáp 1 m phù hợp cho các cụm máy gọn, cảm biến lắp gần hộp đấu dây hoặc module I/O, giúp đi dây ngắn gọn và giảm phần cáp dư trong tủ máy.

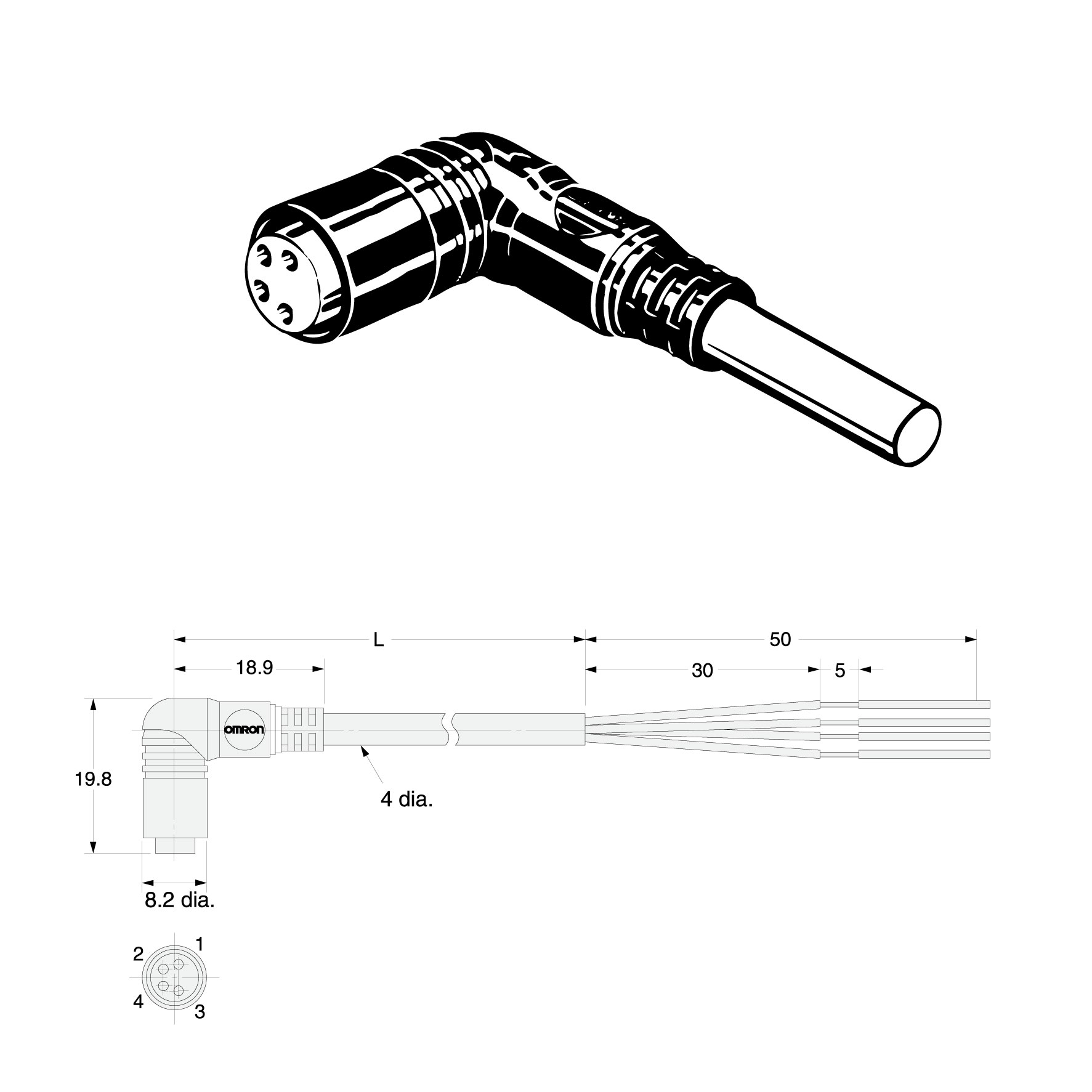

Thông số kỹ thuật
| Model | XS3F-M422-401-R |
|---|---|
| Loại đầu nối | Socket gắn cáp, một đầu nối |
| Chuẩn khóa | M8 screw-on |
| Số cực | 4 cực |
| Kiểu đầu | Đầu góc vuông |
| Loại cáp | Cáp robot |
| Chiều dài cáp | 1 m |
| Đường kính cáp | 4 mm |
| Kích thước ren | M8 × 1.0 |
| Đường kính phần đầu nối | 9 mm |
| Chiều dài thân đầu góc | 18.9 mm |
| Chiều cao đầu góc | 20.5 mm |
| Màu dây | Brown / White / Blue / Black |
| Pin sử dụng | 1 / 2 / 3 / 4 |
Sơ đồ dây
| Pin | Màu dây |
|---|---|
| 1 | Brown |
| 2 | White |
| 3 | Blue |
| 4 | Black |
Lưu ý lắp đặt & an toàn
- Chỉ ghép với connector cùng số cực. Không ghép đầu 4 cực với đầu 3 cực hoặc 5 cực.
- Không ghép model M8 screw-on với model S8 snap-in vì không bảo đảm độ kín và độ ổn định kết nối.
- Ngắt nguồn trước khi cắm hoặc tháo connector. Khi thao tác phải cầm vào thân đầu nối, không kéo trực tiếp bằng cáp.
- Không để nước, dầu, bụi kim loại hoặc tạp chất bám tại bề mặt tiếp xúc trước khi kết nối.
- Phần ren phải siết bằng tay, mô-men khuyến nghị khoảng 0.2 N·m. Không dùng kìm để siết ren.
- Không tạo điểm gập sát chân cáp. Bán kính uốn tối thiểu khuyến nghị là 36 mm.
- Không dùng dưới nước. Connector không phải loại kín nước cho điều kiện ngâm liên tục.
- Chỉ dùng trong môi trường phù hợp với đặc tính cáp robot của model. Không vượt quá điều kiện cơ khí và môi trường cho phép của nhà sản xuất.
- Tránh tác động lực liên tục lên vị trí joint và vùng ghép nối để duy trì độ bền của connector và cáp.
- Không lưu kho dài ngày tại nơi bụi cao, ẩm cao hoặc có khí ammonia hay sulfide.
