XS3F-M421-410-A là cáp kết nối OMRON dạng socket gắn sẵn cáp, dùng đầu nối M8 screw-on 4 cực với cấu hình đầu thẳng, phù hợp cho các điểm đấu nối cảm biến quang, cảm biến tiệm cận, van điện từ và thiết bị I/O trong hệ thống tự động hóa công nghiệp.
Cấu hình 4 cực cho phép truyền đồng thời nguồn và tín hiệu theo sơ đồ đấu nối phổ biến của sensor DC, thuận tiện khi triển khai các ứng dụng cần thêm một dây tín hiệu so với loại 3 cực.
Chiều dài cáp 10 m phù hợp cho các tuyến đấu nối dài từ thiết bị hiện trường về hộp đấu dây hoặc tủ điều khiển, giúp giảm nhu cầu nối trung gian và giữ tuyến cáp đồng nhất hơn trong hệ thống.
Cáp tiêu chuẩn đường kính 4 mm kết hợp đầu nối M8 ren vặn tay cho liên kết cơ khí ổn định, phù hợp các ứng dụng lắp đặt cố định hoặc có rung động nhẹ đến trung bình.
Model này tương thích với các đầu ghép OMRON cùng chuẩn M8 và cùng số cực như XS3M, XS3H và XS3W phía M8.

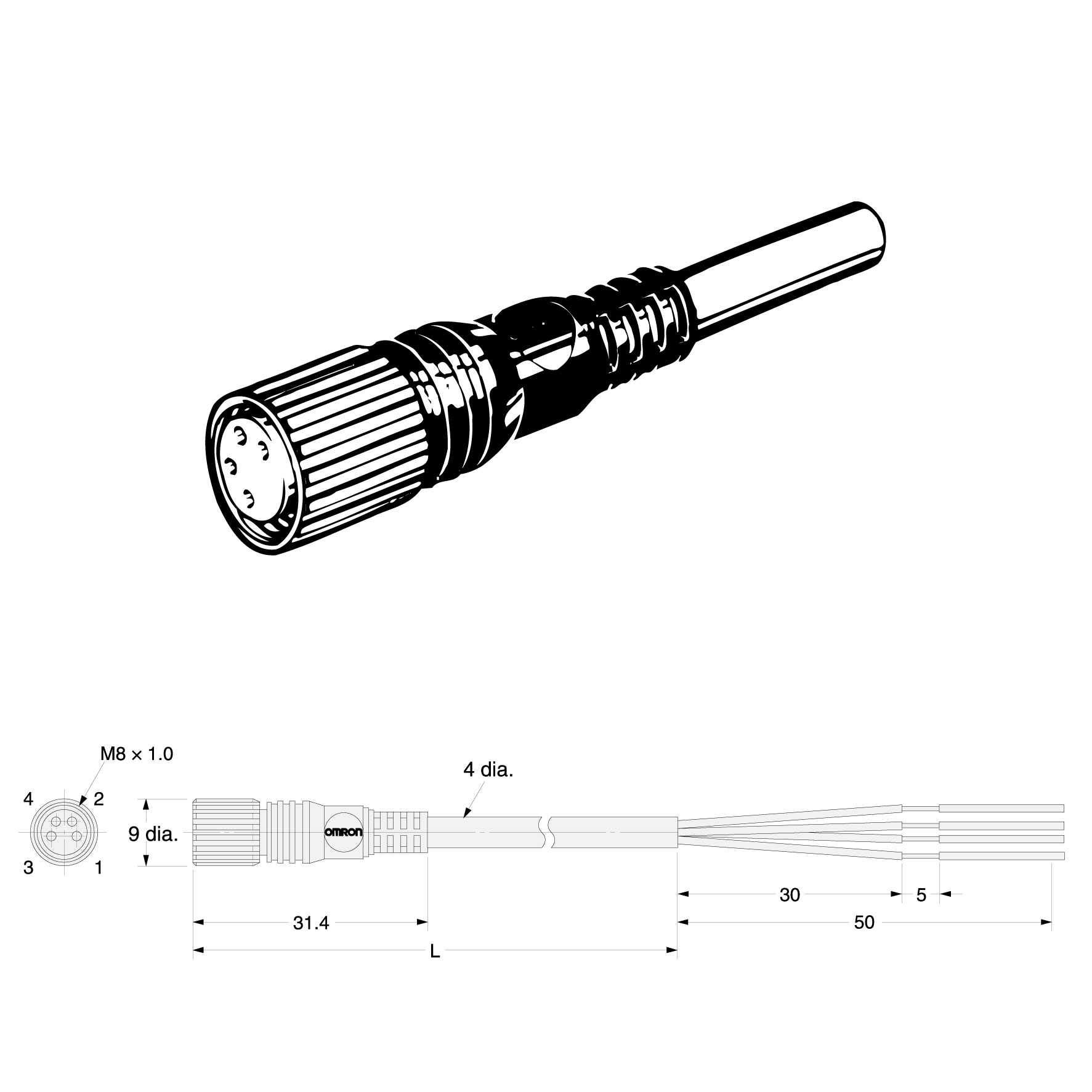

Thông số kỹ thuật
| Model | XS3F-M421-410-A |
|---|---|
| Loại đầu nối | Socket gắn cáp, một đầu nối |
| Chuẩn khóa | M8 screw-on |
| Số cực | 4 cực |
| Kiểu đầu | Đầu thẳng |
| Loại cáp | Cáp tiêu chuẩn |
| Chiều dài cáp | 10 m |
| Đường kính cáp | 4 mm |
| Kích thước ren | M8 × 1.0 |
| Đường kính phần đầu nối | 9 mm |
| Chiều dài phần đầu nối | 31.4 mm |
| Màu dây | Brown / White / Blue / Black |
| Pin sử dụng | 1 / 2 / 3 / 4 |
Sơ đồ dây
| Pin | Màu dây |
|---|---|
| 1 | Brown |
| 2 | White |
| 3 | Blue |
| 4 | Black |
Lưu ý lắp đặt & an toàn
- Chỉ ghép với connector cùng số cực. Không ghép đầu 4 cực với đầu 3 cực hoặc 5 cực.
- Không ghép model M8 screw-on với model S8 snap-in vì không bảo đảm độ kín và độ ổn định kết nối.
- Ngắt nguồn trước khi cắm hoặc tháo connector. Khi thao tác phải cầm vào thân đầu nối, không kéo trực tiếp bằng cáp.
- Không để nước, dầu, bụi kim loại hoặc tạp chất bám tại bề mặt tiếp xúc trước khi kết nối.
- Phần ren phải siết bằng tay, mô-men khuyến nghị khoảng 0.2 N·m. Không dùng kìm để siết ren.
- Không tạo điểm gập sát chân cáp. Bán kính uốn tối thiểu khuyến nghị là 36 mm.
- Không dùng dưới nước. Connector không phải loại kín nước cho điều kiện ngâm liên tục.
- Không dùng trong môi trường dầu nếu không phải đúng biến thể cáp chuyên dụng chịu dầu.
- Tránh tác động lực liên tục lên vị trí joint và vùng ghép nối để duy trì cấp bảo vệ và độ bền cơ khí của connector.
- Không lưu kho dài ngày tại nơi bụi cao, ẩm cao hoặc có khí ammonia hay sulfide.
