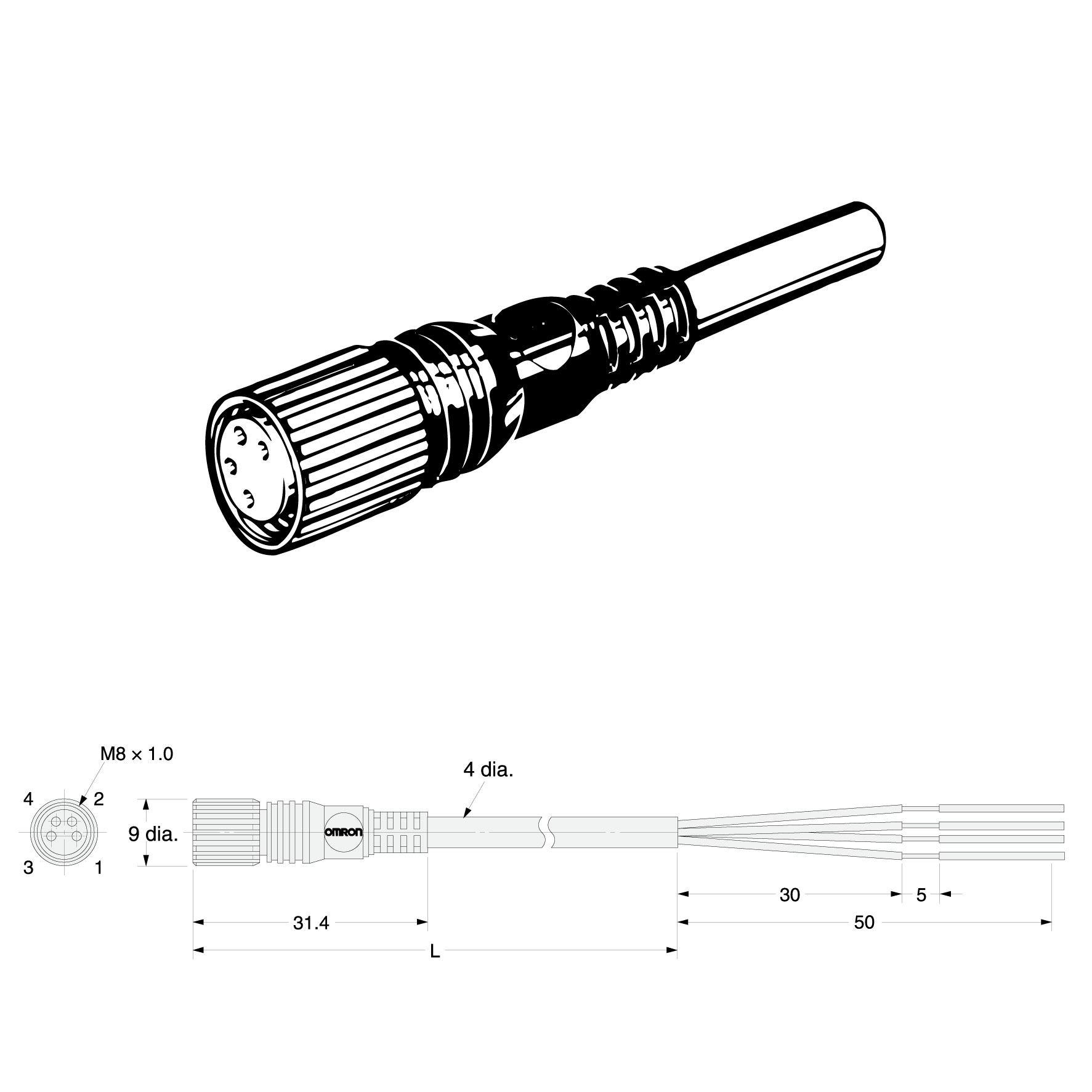

XS3F-M421-405-L là cáp kết nối OMRON dạng socket gắn sẵn cáp với đầu nối M8 screw-on 4 cực, phù hợp cho cảm biến và thiết bị I/O trong hệ thống tự động hóa công nghiệp.
Biến thể L sử dụng cáp PUR nhiệt độ thấp, phù hợp hơn cho khu vực làm việc lạnh, kho mát, cụm máy ngoài trời hoặc môi trường có nhiệt độ thấp kéo dài.
Cấu hình 4 cực cho phép truyền đồng thời nguồn và tín hiệu theo sơ đồ đấu nối sensor DC thông dụng.
Chiều dài 5 m phù hợp khi khoảng cách từ thiết bị hiện trường đến hộp đấu dây hoặc module I/O lớn hơn mức tiêu chuẩn.
Thiết kế đầu thẳng thuận tiện cho các cụm máy có hướng kéo cáp theo trục thẳng và dễ thay thế khi bảo trì.
Thông số kỹ thuật
| Model | XS3F-M421-405-L |
|---|---|
| Loại đầu nối | Socket gắn cáp, một đầu nối |
| Chuẩn khóa | M8 screw-on |
| Số cực | 4 cực |
| Kiểu đầu | Đầu thẳng |
| Loại cáp | Cáp PUR nhiệt độ thấp |
| Chiều dài cáp | 5 m |
| Kích thước ren | M8 × 1.0 |
| Màu dây | Brown / White / Blue / Black |
| Pin sử dụng | 1 / 2 / 3 / 4 |
Sơ đồ dây
| Pin | Màu dây |
|---|---|
| 1 | Brown |
| 2 | White |
| 3 | Blue |
| 4 | Black |
Lưu ý lắp đặt & an toàn
- Chỉ ghép với connector cùng số cực.
- Không ghép M8 screw-on với S8 snap-in.
- Ngắt nguồn trước khi cắm/rút connector.
- Siết ren bằng tay, không dùng kìm.
- Không dùng dưới nước hoặc ngâm liên tục.
- Biến thể L phù hợp môi trường lạnh, nhưng phải dùng đúng giới hạn kỹ thuật của nhà sản xuất.
- Tránh gập cáp sát chân đầu nối; bán kính uốn tối thiểu khuyến nghị 36 mm.
- Không lưu kho nơi bụi cao, ẩm cao hoặc có khí ăn mòn.
