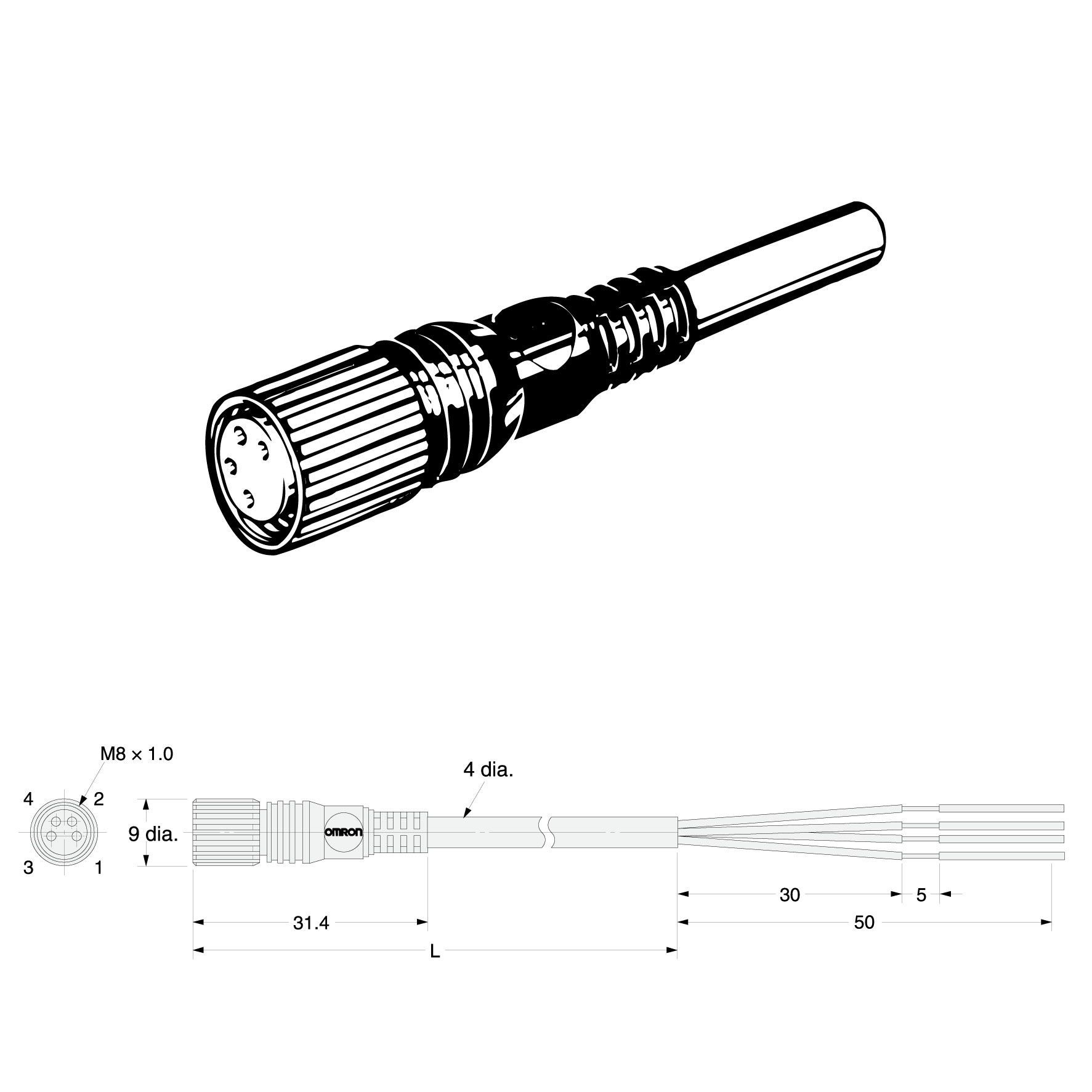

XS3F-M421-402-L là cáp kết nối OMRON dạng socket gắn sẵn cáp, dùng đầu nối M8 screw-on 4 cực với cấu hình đầu thẳng, phù hợp cho cảm biến quang, cảm biến tiệm cận, van điện từ và các điểm I/O trong hệ thống tự động hóa.
Biến thể L sử dụng cáp PUR nhiệt độ thấp, phù hợp hơn cho các ứng dụng làm việc trong môi trường lạnh hoặc khu vực yêu cầu độ linh hoạt cáp tốt ở nhiệt độ thấp.
Cấu hình 4 cực cho phép truyền đồng thời nguồn và tín hiệu theo kiểu đấu nối phổ biến của sensor DC, thuận tiện cho các ứng dụng cần thêm một đường tín hiệu so với loại 3 cực.
Chiều dài cáp 2 m phù hợp cho các tuyến đấu nối thông dụng từ thiết bị hiện trường về hộp đấu dây hoặc module I/O.
Đầu nối ren M8 x 1.0 siết tay cho liên kết gọn, chắc và dễ bảo trì khi thay thế ngoài hiện trường.
Thông số kỹ thuật
| Model | XS3F-M421-402-L |
|---|---|
| Loại đầu nối | Socket gắn cáp, một đầu nối |
| Chuẩn khóa | M8 screw-on |
| Số cực | 4 cực |
| Kiểu đầu | Đầu thẳng |
| Loại cáp | Cáp PUR nhiệt độ thấp |
| Chiều dài cáp | 2 m |
| Kích thước ren | M8 × 1.0 |
| Màu dây | Brown / White / Blue / Black |
| Pin sử dụng | 1 / 2 / 3 / 4 |
Sơ đồ dây
| Pin | Màu dây |
|---|---|
| 1 | Brown |
| 2 | White |
| 3 | Blue |
| 4 | Black |
Lưu ý lắp đặt & an toàn
- Chỉ ghép với connector cùng số cực. Không ghép đầu 4 cực với đầu 3 cực hoặc 5 cực.
- Không ghép model M8 screw-on với model S8 snap-in.
- Ngắt nguồn trước khi cắm hoặc tháo connector; không kéo trực tiếp bằng cáp.
- Phần ren nên siết bằng tay với mô-men khuyến nghị khoảng 0.2 N·m.
- Không dùng dưới nước hoặc trong điều kiện ngâm liên tục.
- Biến thể L phù hợp môi trường lạnh, nhưng vẫn cần dùng đúng giới hạn kỹ thuật của nhà sản xuất.
- Không tạo điểm gập sát chân cáp; bán kính uốn tối thiểu khuyến nghị 36 mm.
- Không lưu kho nơi bụi cao, ẩm cao hoặc có khí ammonia hay sulfide.
