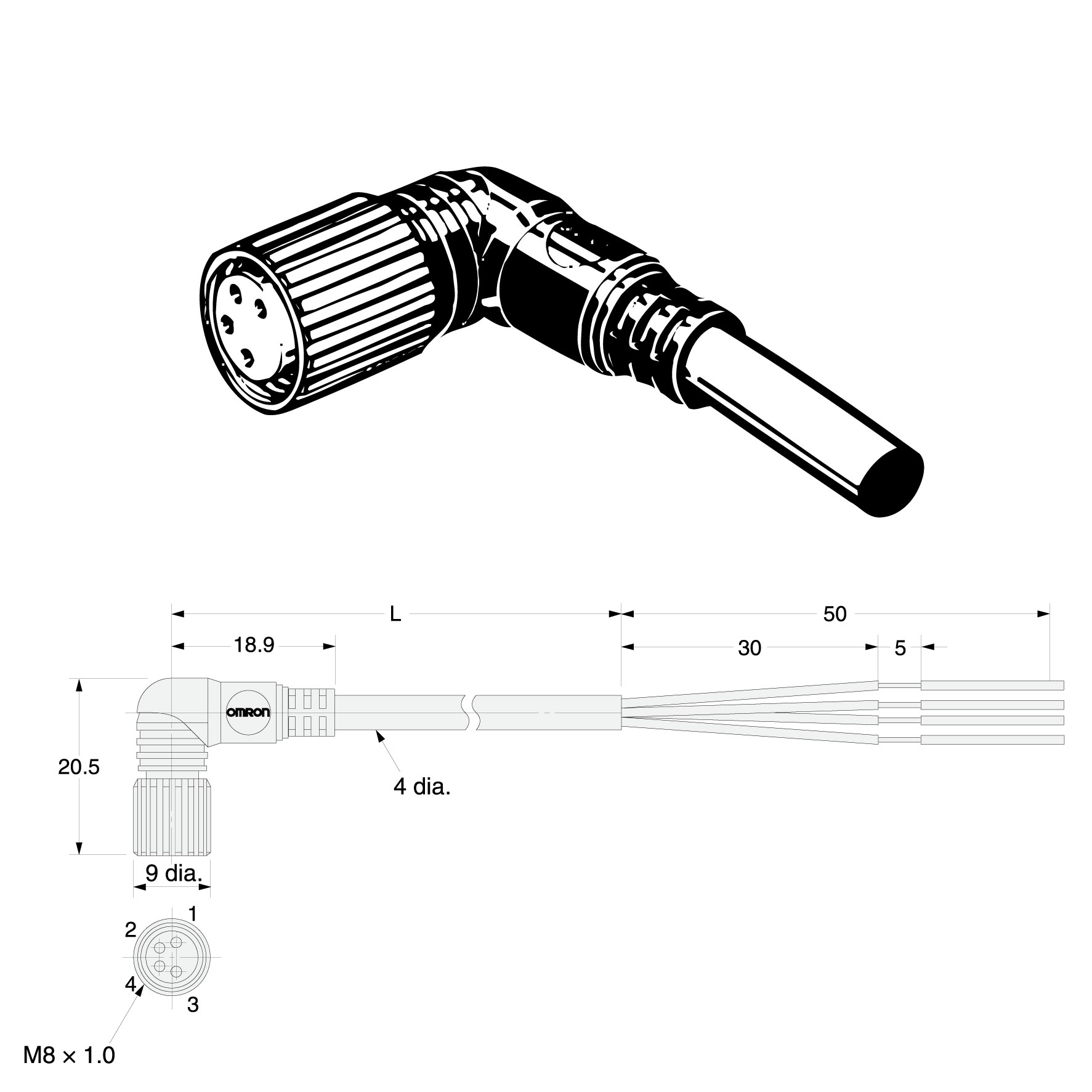

XS3F-E422-405-A OMRON Cáp kết nối M8 SUS316L

XS3F-E422-405-A là cáp kết nối OMRON dạng socket gắn sẵn cáp, sử dụng đầu nối M8 4 cực với cơ cấu khóa SUS316L, phù hợp cho các điểm đấu nối cần độ bền cơ khí cao và khả năng chống ăn mòn tốt hơn so với kiểu khóa tiêu chuẩn.

Thiết kế đầu góc giúp giảm chiều nhô ra phía trước của đầu nối, thuận tiện khi lắp tại các vị trí chật hẹp, sát khung máy hoặc nơi cần hướng cáp thoát ngang để tối ưu không gian đi dây.

Cấu hình 4 cực cho phép truyền đồng thời nguồn và tín hiệu theo sơ đồ đấu nối phổ biến của sensor DC, phù hợp cho ứng dụng cần thêm một đường tín hiệu điều khiển hoặc phản hồi.

Chiều dài cáp 5 m phù hợp khi khoảng cách từ thiết bị hiện trường đến hộp đấu dây hoặc module I/O lớn hơn mức thông dụng, giúp giảm nhu cầu nối thêm đoạn trung gian trên tuyến cáp.

Model này tương thích với các đầu ghép OMRON chuẩn M8 và cùng số cực như XS3M, XS3H và XS3W phía M8, đồng thời phù hợp cho các ứng dụng cần tăng độ bền phần khóa trong môi trường làm việc khắt khe hơn.

Thông số kỹ thuật

Model	XS3F-E422-405-A
Loại đầu nối	Socket gắn cáp, một đầu nối
Chuẩn khóa	M8 SUS316L lock
Số cực	4 cực
Kiểu đầu	Đầu góc vuông
Loại cáp	Cáp tiêu chuẩn
Chiều dài cáp	5 m
Màu dây	Brown / White / Blue / Black
Pin sử dụng	1 / 2 / 3 / 4

Sơ đồ dây

Pin	Màu dây
1	Brown
2	White
3	Blue
4	Black

Lưu ý lắp đặt & an toàn

Chỉ ghép với connector cùng số cực. Không ghép đầu 4 cực với đầu 3 cực hoặc 5 cực.
Không ghép model M8 screw-on hoặc M8 SUS316L lock với model S8 snap-in vì sẽ không bảo đảm độ kín và độ ổn định kết nối.
Ngắt nguồn trước khi cắm hoặc tháo connector. Khi thao tác phải cầm vào thân đầu nối, không kéo trực tiếp bằng cáp.
Không để nước, dầu, bụi kim loại hoặc tạp chất bám tại bề mặt tiếp xúc trước khi kết nối.
Phần khóa ren phải siết bằng tay với mô-men khuyến nghị khoảng 0.2 N·m. Không dùng kìm để siết phần khóa.
Khi siết hoặc tháo, chỉ tác động lực lên phần khóa. Không giữ thân vỏ hoặc cáp để xoay vì có thể làm hỏng đầu nối.
Không dùng dưới nước. Connector không phải loại kín nước cho điều kiện ngâm liên tục.
Không dùng trong môi trường dầu nếu không phải đúng biến thể cáp chuyên dụng chịu dầu.
Không tạo điểm gập sát chân cáp. Bán kính uốn tối thiểu khuyến nghị là 36 mm.
Không lưu kho dài ngày tại nơi bụi cao, ẩm cao hoặc có khí ammonia hay sulfide.
