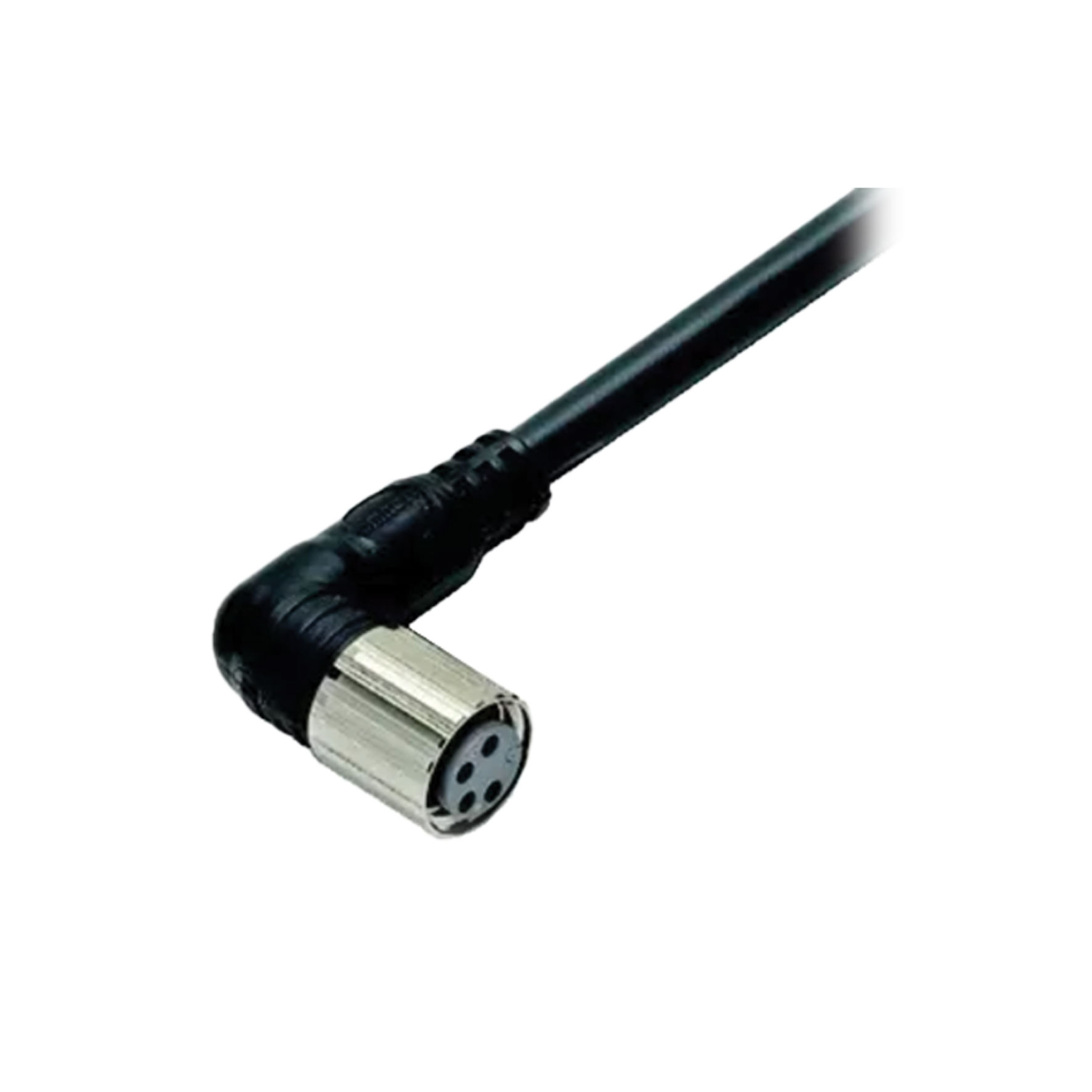

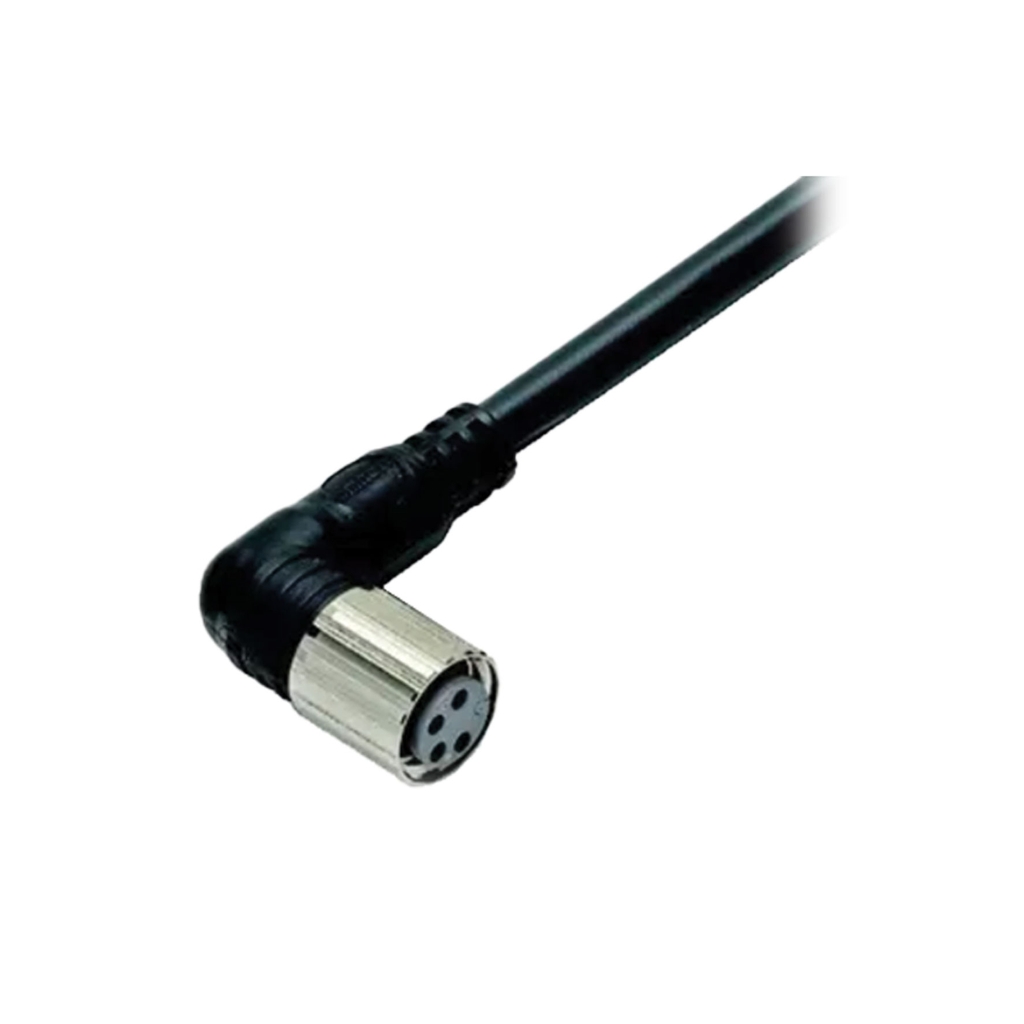

XS2F-M12PVC3A10M là cáp nối tròn chống nước M12 của OMRON, dạng socket một đầu, dùng cáp PVC 3 lõi, đầu góc, chiều dài 10 m. Sản phẩm phù hợp cho kết nối cảm biến và tín hiệu điều khiển cần chuẩn M12 gọn, kín và dễ thay thế.
Model này thuộc dòng XS2, dùng ren M12 và đạt cấp bảo vệ IP67, giúp vận hành ổn định trong môi trường công nghiệp có bụi và ẩm. Cáp PVC phù hợp cho các ứng dụng đấu nối tiêu chuẩn trong máy và tủ điện công nghiệp.
Thông số kỹ thuật
| Model | XS2F-M12PVC3A10M |
|---|---|
| Loại đầu nối | Socket M12, dạng góc |
| Kiểu kết nối | Screw type M12 |
| Vật liệu cáp | PVC |
| Số lõi | 3 lõi |
| Chiều dài cáp | 10 m |
| Màu cáp | Đen |
| Đường kính ngoài cáp | 5 mm |
| Tiết diện ruột dẫn | AWG22, 0.34 mm² (43 × 0.1) |
| Dòng định mức | 4 A |
| Điện áp định mức | 125 VDC, 250 VAC |
| Điện trở tiếp xúc | 40 mΩ max. |
| Điện trở cách điện | 1,000 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,500 VAC / 1 phút |
| Cấp bảo vệ | IP67 |
| Độ bền cắm/rút | 200 lần tối thiểu |
| Đặc tính cáp | Chống cháy |
| Nhiệt độ cáp | Cố định: -10 đến 80°C; chuyển động: 0 đến 60°C |
Sơ đồ chân & đấu dây
| Chân | Màu dây | Trạng thái |
|---|---|---|
| 1 | Nâu | Có đấu dây |
| 2 | Không dùng | Không đấu dây |
| 3 | Xanh dương | Có đấu dây |
| 4 | Đen | Có đấu dây |
Lưu ý lắp đặt & an toàn
- Ngắt nguồn trước khi cắm hoặc tháo đầu nối.
- Bản 3 lõi không đấu dây chân số 2, cần kiểm tra đúng sơ đồ trước khi thay thế.
- Không kéo hoặc xoắn trực tiếp bằng cáp khi thao tác đầu nối.
- Siết ren M12 đúng cách để đảm bảo độ kín IP67.
- Không dùng trong điều kiện ngâm nước liên tục.
- Tránh bẻ gập mạnh tại vị trí tiếp giáp giữa đầu nối và cáp.
- Cáp PVC phù hợp cho môi trường tiêu chuẩn, cần tránh tiếp xúc kéo dài với dầu hoặc tác nhân làm lão hóa vỏ cáp.
- Không ghép sai chuẩn hoặc sai số cực khi kết nối.
