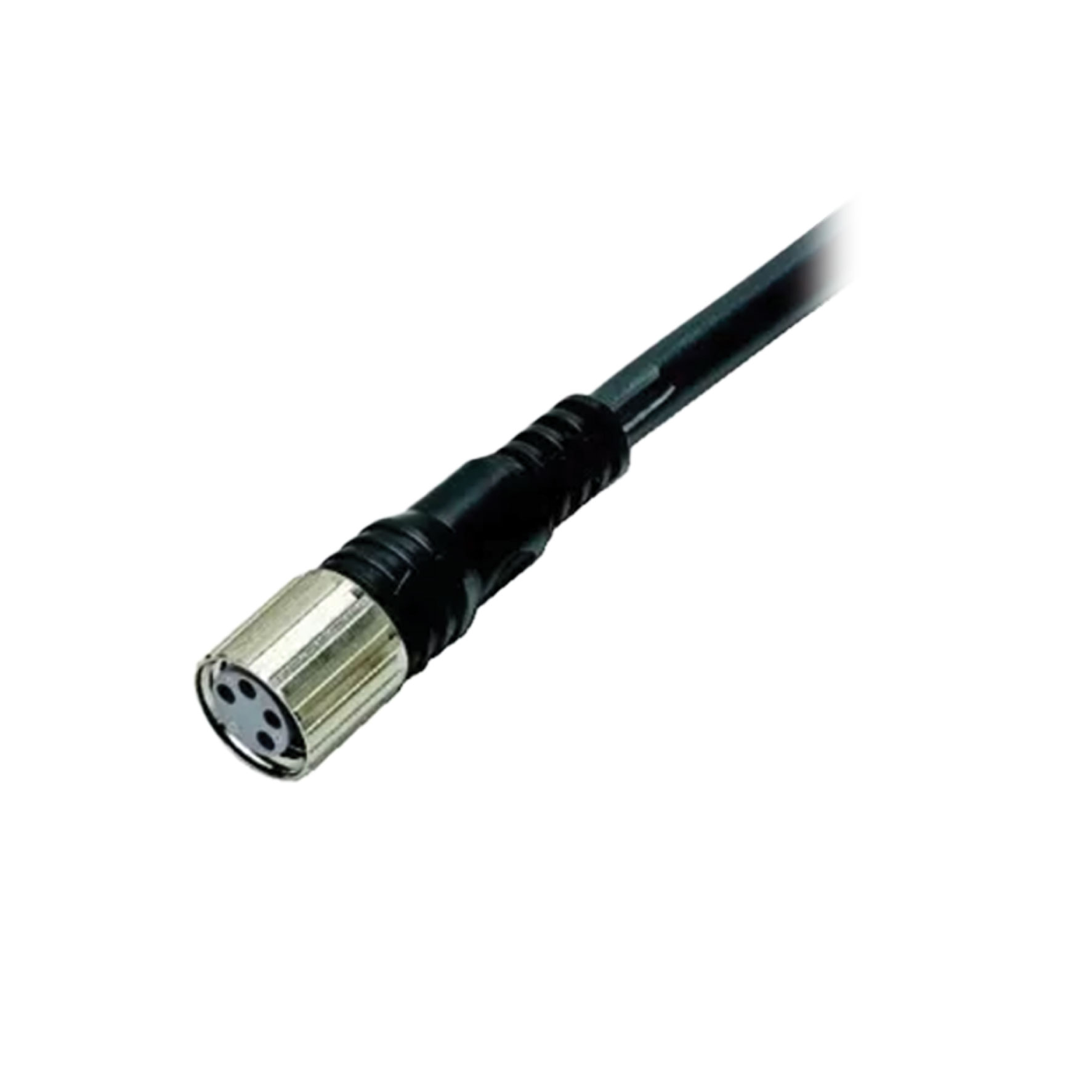

XS2F-M12PUR5S2M là cáp nối tròn chống nước M12 của OMRON, dạng socket một đầu, dùng cáp PUR 5 lõi, đầu thẳng, chiều dài 2 m. Sản phẩm phù hợp cho kết nối cảm biến, công tắc hành trình, van và tín hiệu I/O cần chuẩn M12 gọn, kín và dễ thay thế.
Model này thuộc dòng XS2, dùng ren M12 và đạt cấp bảo vệ IP67, giúp vận hành ổn định trong môi trường công nghiệp có bụi và ẩm. Cáp PUR phù hợp hơn với môi trường cần độ mềm dẻo, chịu dầu và độ bền cơ học tốt.
Thông số kỹ thuật
| Model | XS2F-M12PUR5S2M |
|---|---|
| Loại đầu nối | Socket M12, dạng thẳng |
| Kiểu kết nối | Screw type M12 |
| Vật liệu cáp | PUR |
| Số lõi | 5 lõi |
| Chiều dài cáp | 2 m |
| Màu cáp | Đen |
| Đường kính ngoài cáp | 5 mm |
| Tiết diện ruột dẫn | AWG22, 0.34 mm² (43 × 0.1) |
| Dòng định mức | 4 A |
| Điện áp định mức | 125 VDC, 250 VAC |
| Điện trở tiếp xúc | 40 mΩ max. |
| Điện trở cách điện | 1,000 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,500 VAC / 1 phút |
| Cấp bảo vệ | IP67 |
| Độ bền cắm/rút | 200 lần tối thiểu |
| Đặc tính cáp | Chống cháy, halogen free, chịu dầu |
| Nhiệt độ cáp | Cố định: -50 đến 80°C; chuyển động: -25 đến 80°C |
Sơ đồ chân & đấu dây
| Chân | Màu dây | Trạng thái |
|---|---|---|
| 1 | Nâu | Có đấu dây |
| 2 | Trắng | Có đấu dây |
| 3 | Xanh dương | Có đấu dây |
| 4 | Đen | Có đấu dây |
| 5 | Xanh / vàng | Có đấu dây |
Lưu ý lắp đặt & an toàn
- Ngắt nguồn trước khi cắm hoặc tháo đầu nối.
- Với bản 5 lõi, cần kiểm tra đúng thứ tự màu dây và chân số 5 xanh / vàng trước khi đấu nối.
- Không kéo hoặc xoắn trực tiếp bằng cáp khi thao tác đầu nối.
- Siết ren M12 đúng cách để đảm bảo độ kín IP67.
- Không dùng trong điều kiện ngâm nước liên tục.
- Tránh bẻ gập mạnh tại vị trí tiếp giáp giữa đầu nối và cáp.
- Cáp PUR phù hợp cho môi trường có dầu và cần độ bền uốn tốt hơn so với cáp tiêu chuẩn.
- Không ghép sai chuẩn hoặc sai số cực khi kết nối.
