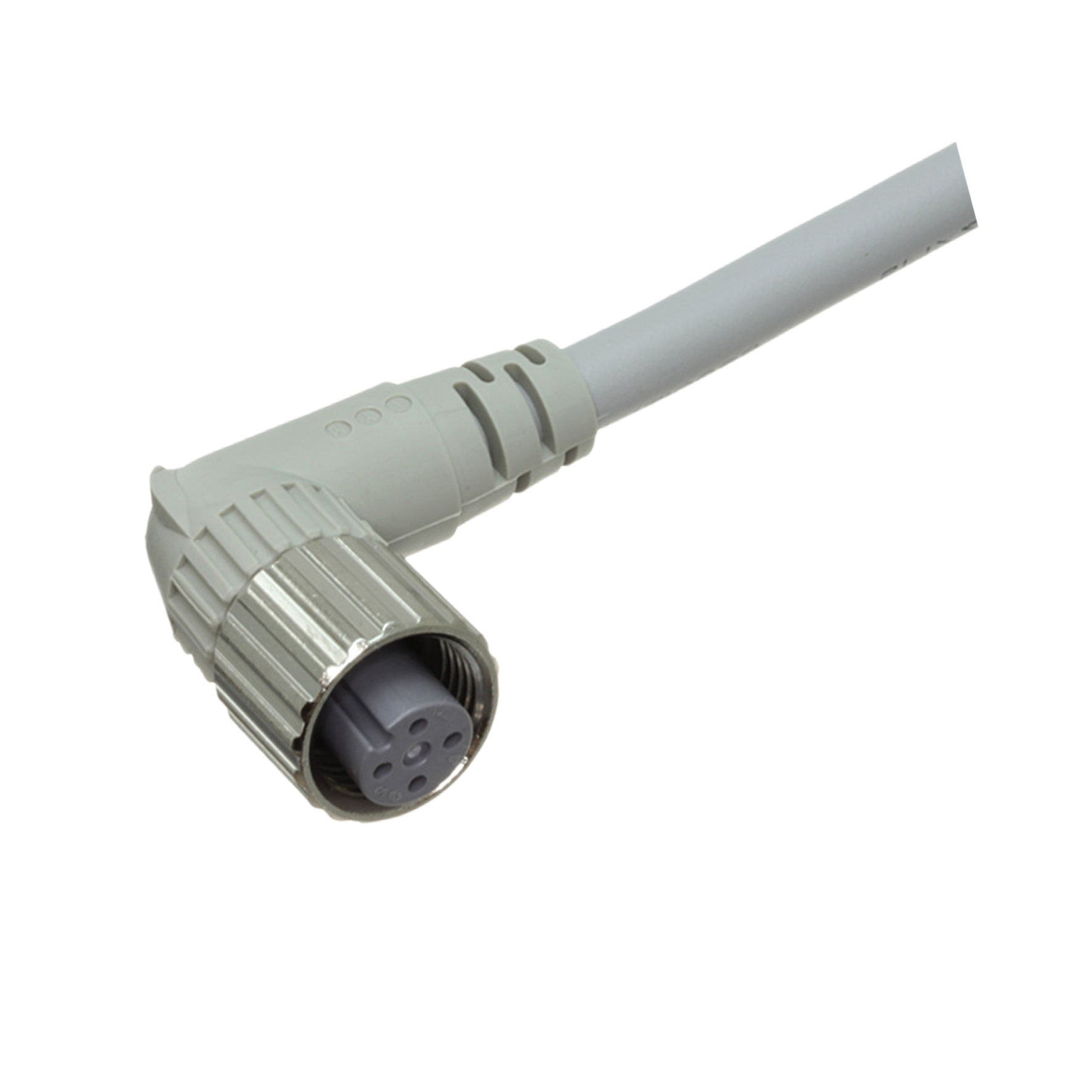

XS2F-E422-D80-E là cáp kết nối tròn chống nước M12 của OMRON, thuộc nhóm XS2F đầu cái gắn sẵn cáp ở một đầu. Model này dùng dạng góc vuông, dùng cho mạch DC, bản khóa inox, phù hợp cho các điểm đấu nối cảm biến, công tắc hành trình và thiết bị hiện trường cần thay nhanh, đi dây gọn.
Sản phẩm dùng cáp chịu nhiệt đến 105°C, cấu hình 4 lõi, tiết diện 0.5 mm², chiều dài 2 m. Bản này phù hợp hơn ở vị trí có nhiệt độ cao hơn thông thường và dùng fixture inox SUS316L để tăng độ bền cơ khí.
Dòng XS2 được thiết kế cho môi trường công nghiệp với cấp bảo vệ IP67, vật liệu chống cháy 94V-0 và kết cấu giúp chuẩn hóa đấu nối, giảm thời gian bảo trì khi thay cảm biến hoặc thay dây tại máy.
Thông số kỹ thuật
| Model | XS2F-E422-D80-E |
|---|---|
| Hãng | OMRON |
| Nhóm sản phẩm | XS2F - Socket on One Cable End |
| Kiểu đầu nối | M12, đầu cái |
| Kiểu ghép | DC, khóa inox |
| Số cực connector | 4 cực |
| Kiểu thân | Góc vuông |
| Loại cáp | cáp chịu nhiệt đến 105°C |
| Số lõi cáp | 4 lõi |
| Tiết diện lõi | 0.5 mm² |
| Đường kính ngoài cáp | 6.0 mm |
| Chiều dài cáp | 2 m |
| Dòng định mức | 4 A |
| Điện áp định mức | 250 VAC/VDC |
| Điện trở tiếp xúc | 40 mΩ max. |
| Điện trở cách điện | 1,000 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,500 VAC trong 1 phút |
| Cấp bảo vệ | IP67 |
| Độ bền cắm/rút | 200 lần |
| Nhiệt độ môi trường làm việc | -25 đến 70°C |
| Độ ẩm môi trường | 20 đến 85% RH |
| Vật liệu tiếp điểm | Hợp kim đồng mạ vàng |
| Vật liệu pin block | PBT resin |
| O-ring | Rubber |
| Vỏ | PBT resin |
| Vật liệu fixture | SUS316L, không xử lý bề mặt |
Lưu ý lắp đặt & an toàn
- Ngắt nguồn trước khi cắm hoặc tháo đầu nối để tránh chập mạch và giảm rủi ro hư hỏng tiếp điểm.
- Chỉ ghép đúng chuẩn đầu nối tương ứng. Không ghép lẫn AC với DC và không ghép khác số cực.
- Giữ ren, gioăng và bề mặt tiếp xúc sạch, khô trước khi lắp để duy trì độ kín IP67.
- Không kéo, treo hoặc tháo đầu nối bằng chính sợi cáp vì dễ làm giảm độ bền mối nối.
- Khi đi dây ngoài máy, nên chừa bán kính uốn hợp lý và tránh bẻ gập mạnh ở sát đầu connector.
- Bản chịu nhiệt phù hợp hơn cho vị trí nóng, nhưng vẫn cần kiểm tra tổng nhiệt độ thực tế tại điểm lắp và khoảng cách tới nguồn nhiệt.
