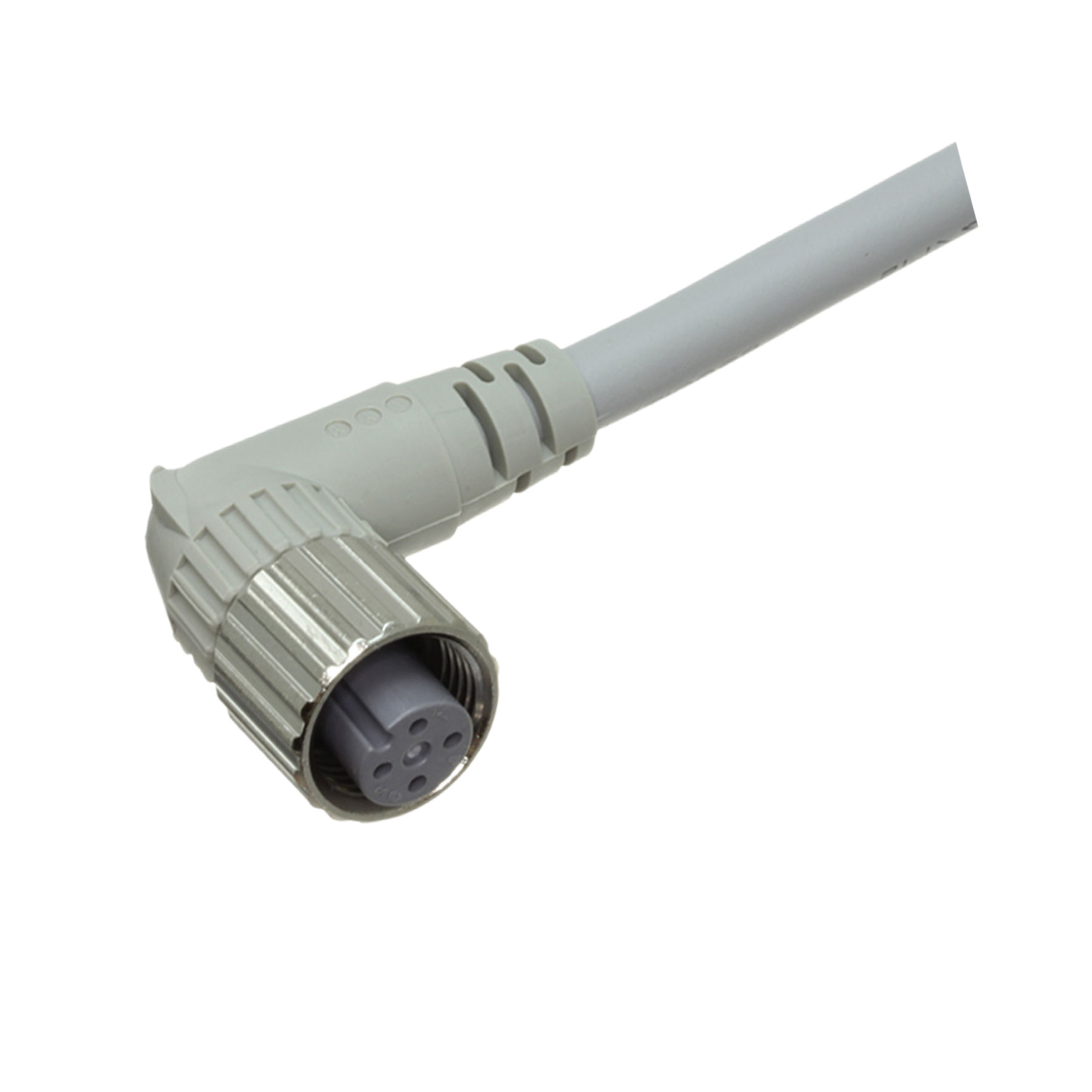

XS2F-D522-GG0-A OMRON Cáp kết nối M12

XS2F-D522-GG0-A là cáp kết nối tròn chống nước M12 của OMRON, thuộc nhóm XS2F đầu cái gắn sẵn cáp ở một đầu. Model này dùng dạng góc vuông, dùng cho mạch DC, phù hợp cho các điểm đấu nối cảm biến, công tắc hành trình và thiết bị hiện trường cần thay nhanh, đi dây gọn.

Sản phẩm dùng cáp PVC tiêu chuẩn, cấu hình 5 lõi, tiết diện 0.3 mm², chiều dài 5 m. Với đầu nối 5 cực, model này phù hợp cho các mạch cần thêm chân tín hiệu hoặc nguồn so với nhóm 4 cực thông dụng.

Dòng XS2 được thiết kế cho môi trường công nghiệp với cấp bảo vệ IP67, vật liệu chống cháy 94V-0 và kết cấu giúp chuẩn hóa đấu nối, giảm thời gian bảo trì khi thay cảm biến hoặc thay dây tại máy.

Thông số kỹ thuật

Model	XS2F-D522-GG0-A
Hãng	OMRON
Nhóm sản phẩm	XS2F - Socket on One Cable End
Kiểu đầu nối	M12, đầu cái
Kiểu ghép	DC
Số cực connector	5 cực
Kiểu thân	Góc vuông
Loại cáp	PVC tiêu chuẩn
Số lõi cáp	5 lõi
Tiết diện lõi	0.3 mm²
Đường kính ngoài cáp	6.0 mm
Chiều dài cáp	5 m
Dòng định mức	4 A
Điện áp định mức	250 VAC/VDC
Điện trở tiếp xúc	40 mΩ max.
Điện trở cách điện	1,000 MΩ min. tại 500 VDC
Độ bền điện môi	1,500 VAC trong 1 phút
Cấp bảo vệ	IP67
Độ bền cắm/rút	200 lần
Nhiệt độ môi trường làm việc	-25 đến 70°C
Độ ẩm môi trường	20 đến 85% RH
Vật liệu tiếp điểm	Hợp kim đồng mạ vàng
Vật liệu pin block	PBT resin
O-ring	Rubber
Vỏ	PBT resin
Ghi chú cấu hình	Connector 5 cực, phù hợp các mạch cần thêm chân tín hiệu hoặc nguồn phụ.

Lưu ý lắp đặt & an toàn

Ngắt nguồn trước khi cắm hoặc tháo đầu nối để tránh chập mạch và giảm rủi ro hư hỏng tiếp điểm.
Chỉ ghép đúng chuẩn đầu nối tương ứng. Không ghép lẫn AC với DC và không ghép khác số cực.
Giữ ren, gioăng và bề mặt tiếp xúc sạch, khô trước khi lắp để duy trì độ kín IP67.
Không kéo, treo hoặc tháo đầu nối bằng chính sợi cáp vì dễ làm giảm độ bền mối nối.
Khi đi dây ngoài máy, nên chừa bán kính uốn hợp lý và tránh bẻ gập mạnh ở sát đầu connector.
Model 5 cực cần kiểm tra đúng số chân sử dụng của thiết bị ghép để tránh cắm nhầm sang loại 4 cực.
