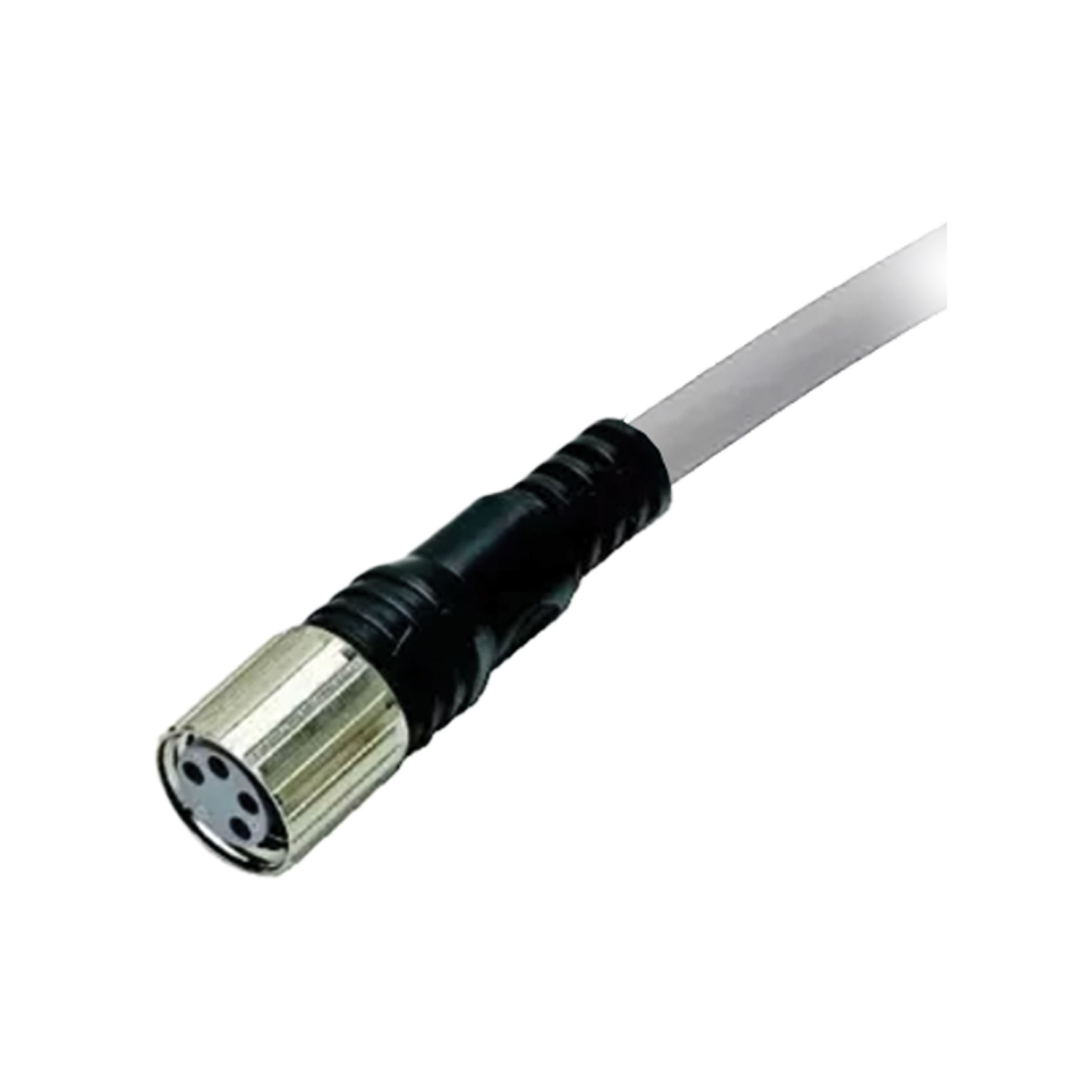

XS2F-A421-JB0-F OMRON Cáp kết nối M12

XS2F-A421-JB0-F là cáp kết nối tròn chống nước M12 của OMRON, thuộc nhóm XS2F đầu cái gắn sẵn cáp ở một đầu. Model này dùng dạng thẳng, dùng cho mạch AC, phù hợp cho các điểm đấu nối cảm biến, công tắc hành trình và thiết bị hiện trường cần thay nhanh, đi dây gọn.

Sản phẩm dùng PVC robot cable chống cháy, cấu hình 2 lõi, tiết diện 0.5 mm², chiều dài 10 m. Kiểu dây này phù hợp cho tủ máy, băng tải, đồ gá và các cụm cơ khí cần đi dây gọn, chắc và ổn định.

Dòng XS2 được thiết kế cho môi trường công nghiệp với cấp bảo vệ IP67, vật liệu chống cháy 94V-0 và kết cấu giúp chuẩn hóa đấu nối, giảm thời gian bảo trì khi thay cảm biến hoặc thay dây tại máy.

Thông số kỹ thuật

Model	XS2F-A421-JB0-F
Hãng	OMRON
Nhóm sản phẩm	XS2F - Socket on One Cable End
Kiểu đầu nối	M12, đầu cái
Kiểu ghép	AC
Số cực connector	4 cực
Kiểu thân	Thẳng
Loại cáp	PVC robot cable chống cháy
Số lõi cáp	2 lõi
Tiết diện lõi	0.5 mm²
Đường kính ngoài cáp	6.0 mm
Chiều dài cáp	10 m
Dòng định mức	4 A
Điện áp định mức	250 VAC/VDC
Điện trở tiếp xúc	40 mΩ max.
Điện trở cách điện	1,000 MΩ min. tại 500 VDC
Độ bền điện môi	1,500 VAC trong 1 phút
Cấp bảo vệ	IP67
Độ bền cắm/rút	200 lần
Nhiệt độ môi trường làm việc	-25 đến 70°C
Độ ẩm môi trường	20 đến 85% RH
Vật liệu tiếp điểm	Hợp kim đồng mạ vàng
Vật liệu pin block	PBT resin
O-ring	Rubber
Vỏ	PBT resin
Chứng nhận UL	UL 2238, File No. E207683

Lưu ý lắp đặt & an toàn

Ngắt nguồn trước khi cắm hoặc tháo đầu nối để tránh chập mạch và giảm rủi ro hư hỏng tiếp điểm.
Chỉ ghép đúng chuẩn đầu nối tương ứng. Không ghép lẫn AC với DC và không ghép khác số cực.
Giữ ren, gioăng và bề mặt tiếp xúc sạch, khô trước khi lắp để duy trì độ kín IP67.
Với robot cable, khi có chuyển động uốn nên dùng trong dải 0 đến 70°C để hạn chế gãy lõi bên trong.
Không kéo, treo hoặc tháo đầu nối bằng chính sợi cáp vì dễ làm giảm độ bền mối nối.
Khi đi dây ngoài máy, nên chừa bán kính uốn hợp lý và tránh bẻ gập mạnh ở sát đầu connector.
