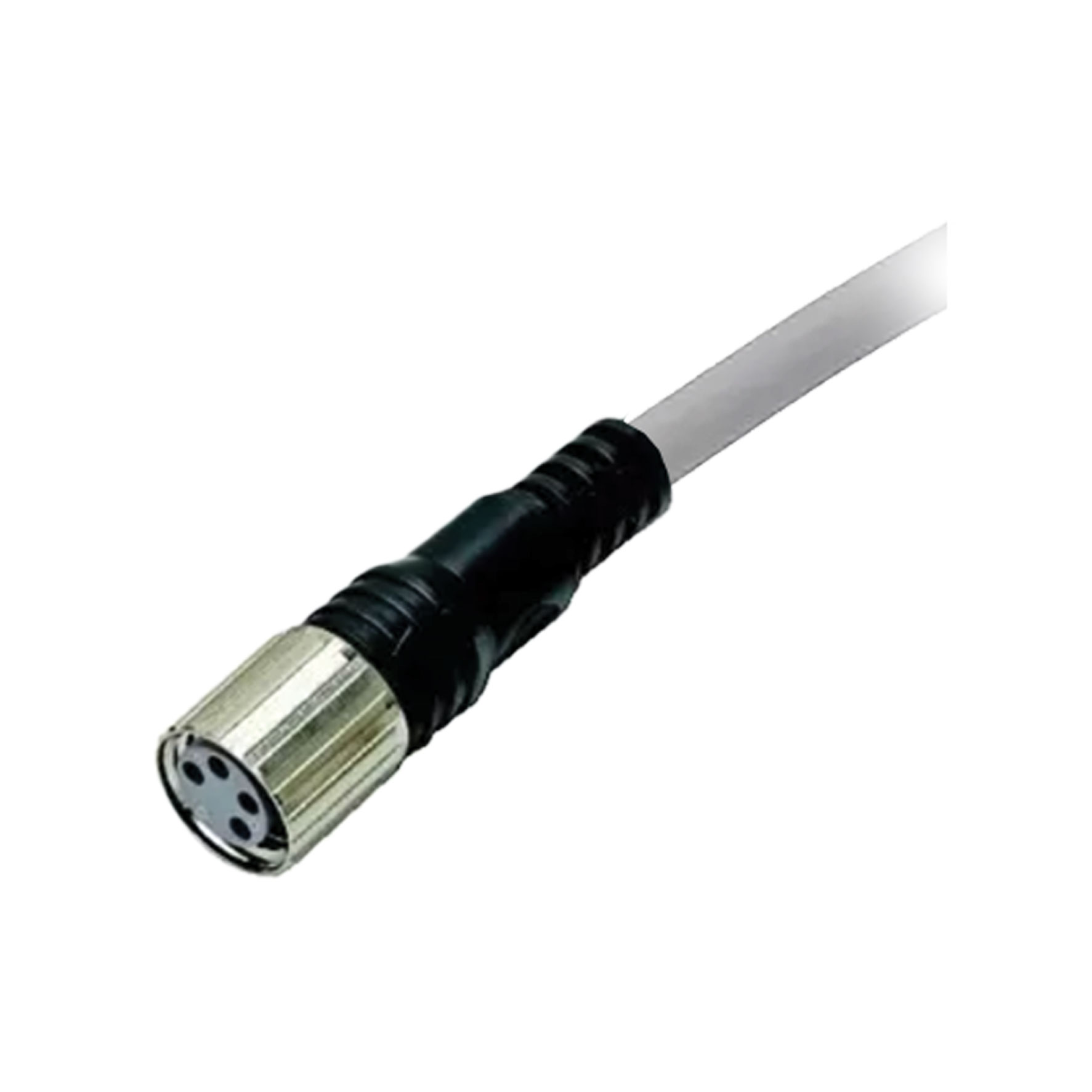

XS2F-A421-410 là cáp kết nối tròn chống nước M12 của OMRON, thuộc nhóm XS2F đầu cái gắn sẵn cáp ở một đầu. Model này dùng dạng thẳng, dùng cho mạch AC, cấu hình 2 dây, phù hợp cho các điểm đấu nối cảm biến, công tắc hành trình và thiết bị hiện trường cần thay nhanh, đi dây gọn.
Sản phẩm dùng cáp PVC tiêu chuẩn, cấu hình 2 lõi, tiết diện 0.5 mm², chiều dài 5 m. Nhóm mã 310/410 phù hợp cho các mạch 2 dây đơn giản, thuận tiện khi thay thế nhanh ngoài hiện trường.
Dòng XS2 được thiết kế cho môi trường công nghiệp với cấp bảo vệ IP67, vật liệu chống cháy 94V-0 và kết cấu giúp chuẩn hóa đấu nối, giảm thời gian bảo trì khi thay cảm biến hoặc thay dây tại máy.
Thông số kỹ thuật
| Model | XS2F-A421-410 |
|---|---|
| Hãng | OMRON |
| Nhóm sản phẩm | XS2F - Socket on One Cable End |
| Kiểu đầu nối | M12, đầu cái |
| Kiểu ghép | AC, cấu hình 2 dây |
| Số cực connector | 4 cực |
| Kiểu thân | Thẳng |
| Loại cáp | PVC tiêu chuẩn |
| Số lõi cáp | 2 lõi |
| Tiết diện lõi | 0.5 mm² |
| Đường kính ngoài cáp | 6.0 mm |
| Chiều dài cáp | 5 m |
| Dòng định mức | 4 A |
| Điện áp định mức | 250 VAC/VDC |
| Điện trở tiếp xúc | 40 mΩ max. |
| Điện trở cách điện | 1,000 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,500 VAC trong 1 phút |
| Cấp bảo vệ | IP67 |
| Độ bền cắm/rút | 200 lần |
| Nhiệt độ môi trường làm việc | -25 đến 70°C |
| Độ ẩm môi trường | 20 đến 85% RH |
| Vật liệu tiếp điểm | Hợp kim đồng mạ vàng |
| Vật liệu pin block | PBT resin |
| O-ring | Rubber |
| Vỏ | PBT resin |
| Ghi chú cấu hình | Nhóm mã 310/410 dùng cấu hình 2 dây đơn giản; phần ghép nối và dây cần đối chiếu đúng thiết bị thực tế. |
Lưu ý lắp đặt & an toàn
- Ngắt nguồn trước khi cắm hoặc tháo đầu nối để tránh chập mạch và giảm rủi ro hư hỏng tiếp điểm.
- Chỉ ghép đúng chuẩn đầu nối tương ứng. Không ghép lẫn AC với DC và không ghép khác số cực.
- Giữ ren, gioăng và bề mặt tiếp xúc sạch, khô trước khi lắp để duy trì độ kín IP67.
- Không kéo, treo hoặc tháo đầu nối bằng chính sợi cáp vì dễ làm giảm độ bền mối nối.
- Khi đi dây ngoài máy, nên chừa bán kính uốn hợp lý và tránh bẻ gập mạnh ở sát đầu connector.
- Nhóm mã 310/410 dùng cấu hình 2 dây đơn giản, nên kiểm tra đúng sơ đồ ghép thực tế của tải hoặc công tắc trước khi cấp nguồn.
