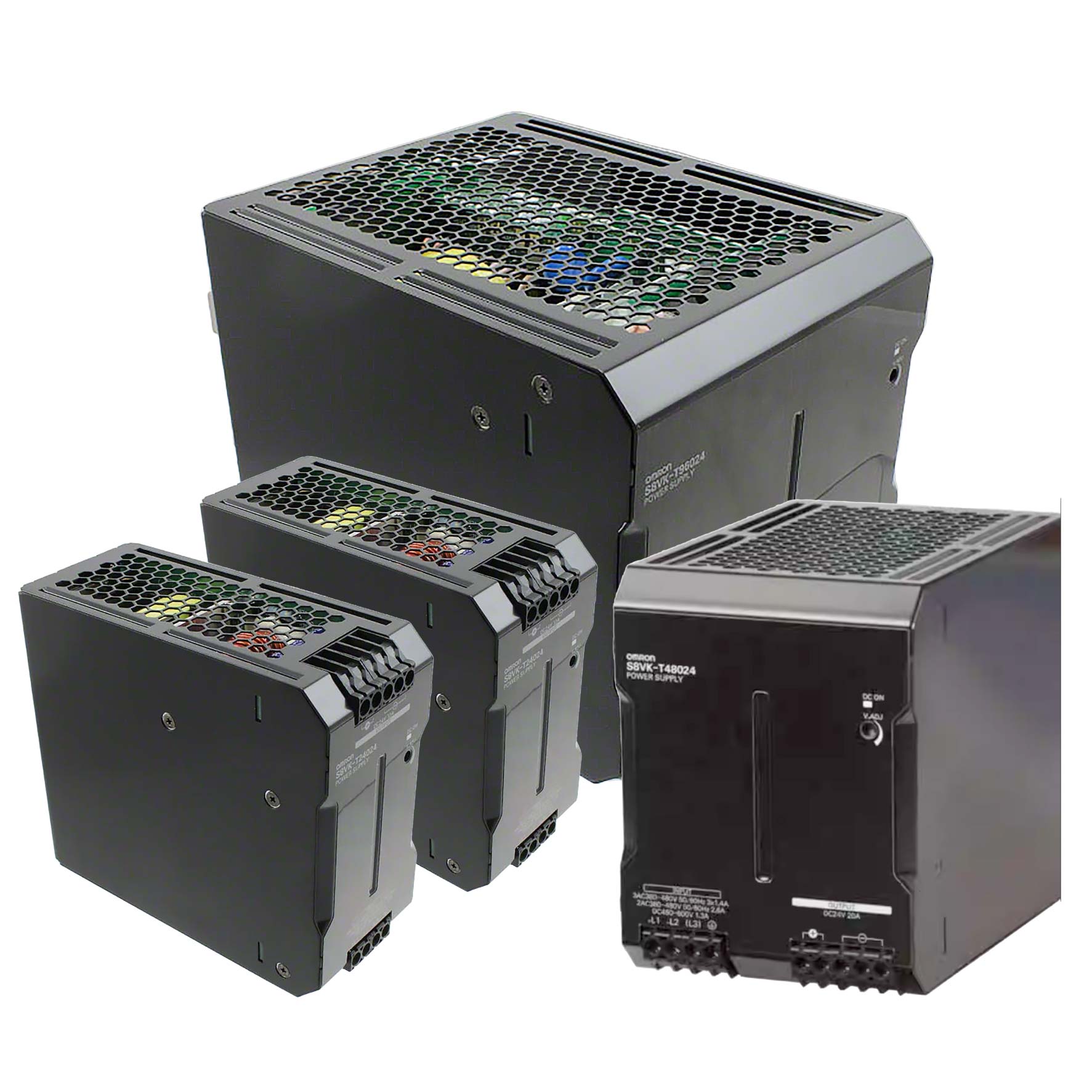

S8VK-T96024 — Bộ nguồn công nghiệp 3-pha 24VDC/40A (960W)

Giới thiệu

S8VK-T96024 là bộ nguồn chuyển mạch 3-pha, ngõ ra 24 VDC / 40 A (960 W), dành cho tủ điều khiển yêu cầu 24 V ổn định, nhiễu thấp. Ứng dụng điển hình: PLC, mô-đun I/O mật độ lớn, van điện từ, rơ-le, HMI, gateway/IIoT và các thiết bị sử dụng nguồn 24 VDC.

Nguồn vào 3-pha 380–480 VAC (50/60 Hz) giúp cân bằng tải giữa các pha, giảm sụt áp và nâng miễn nhiễm nhiễu lưới. Power Boost 120% cho phép chịu đỉnh dòng khởi động ngắn hạn tới ~48 A, hạn chế sụt áp và reset thiết bị. Làm việc bền bỉ trong −40…70 °C (derating theo nhiệt), làm mát đối lưu tự nhiên — không quạt, giảm bảo trì.

Thuộc series S8VK-T (120/240/480/960 W): lắp DIN rail nhanh, PFC chủ động ở mức 960 W giúp cải thiện hệ số công suất, giảm THD; bảo vệ đầy đủ (quá dòng/ngắn mạch, quá áp, quá nhiệt) và có V.ADJ để tinh chỉnh điện áp theo tải và độ dài cáp.

Điểm nổi bật

• 3-pha 380–480 VAC — ổn định nguồn DC, giảm dòng mỗi pha, phù hợp hạ tầng nhà máy.
• 24 VDC / 40 A (960 W) — đủ cho cụm I/O dày đặc, cơ cấu 24 V và tải phụ trợ.
• Power Boost 120% ⇒ ~48 A ngắn hạn để vượt đỉnh khởi động coil/tụ.
• PFC chủ động — nâng hệ số công suất, hỗ trợ đáp ứng tiêu chuẩn năng lượng/EMC.
• Làm việc −40…70 °C (derating); vỏ IP20; đối lưu tự nhiên, không quạt.
• V.ADJ khoảng ≈ −10%…+15% để bù sụt áp đường dây dài.

Ứng dụng điển hình

• PLC/RTU, mô-đun I/O mật độ cao, rơ-le, van điện từ, cảm biến 24 V.
• HMI, gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus, trạm đóng gói, băng tải, cell robot.
• Chuẩn hóa 24 VDC cho tủ điều khiển dùng lưới 3-pha 380–480 VAC, tải công suất lớn.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Lưới 3-pha 380–480VAC                 OMRON S8VK-T96024                          Tải 24VDC
┌────────────────────────┐            ┌───────────────────────────┐               ┌──────────────────┐
│  L1 ───────────────────┼────────▶   │  L1    [~]               │               │   +V   (24V+)   │
│  L2 ───────────────────┼────────▶   │  L2    [~]               │               │   −V   (0V)     │
│  L3 ───────────────────┼────────▶   │  L3    [~]               │               └──────────────────┘
│  PE ───────────────────┼────────▶   │  FG/PE [⏚]               │
└────────────────────────┘            │                           │
                                      │  +V  ──┐                  │
                                      │  −V  ──┴──────────────▶   └──────────────▶  Tải DC (PLC, I/O, van 24V…)
                                      │  V.ADJ  (tinh chỉnh)     │
                                      └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Điều kiện Boost: t₁ ≤ 10 s; Duty ≤ 30%; I_trung bình ≤ I_{định mức}.
• Derating & thông gió: giữ khe hở thông gió đúng khuyến nghị; giảm tải khi môi trường nóng.
• Tiếp địa: nối FG/PE đúng chuẩn để an toàn và giảm nhiễu.
• Bảo vệ sơ cấp: chọn MCB/cầu chì theo tài liệu; dùng dây/đầu cos đúng tiết diện.
• EMC & đi dây: tách rời đường AC và DC; hạn chế vòng lặp; bổ sung lọc EMI/ferrite khi cần.
• Song song/Nối tiếp: nếu chia tải song song, cân chỉnh V.ADJ và dùng dây ra tương đương; nếu nối tiếp để tạo mức áp đặc biệt, dùng diode bảo vệ phù hợp.
• Kiểm tra sau lắp: đo lại điện áp sau khi chỉnh V.ADJ; xác nhận dòng khởi động tải không vượt khả năng Boost.
