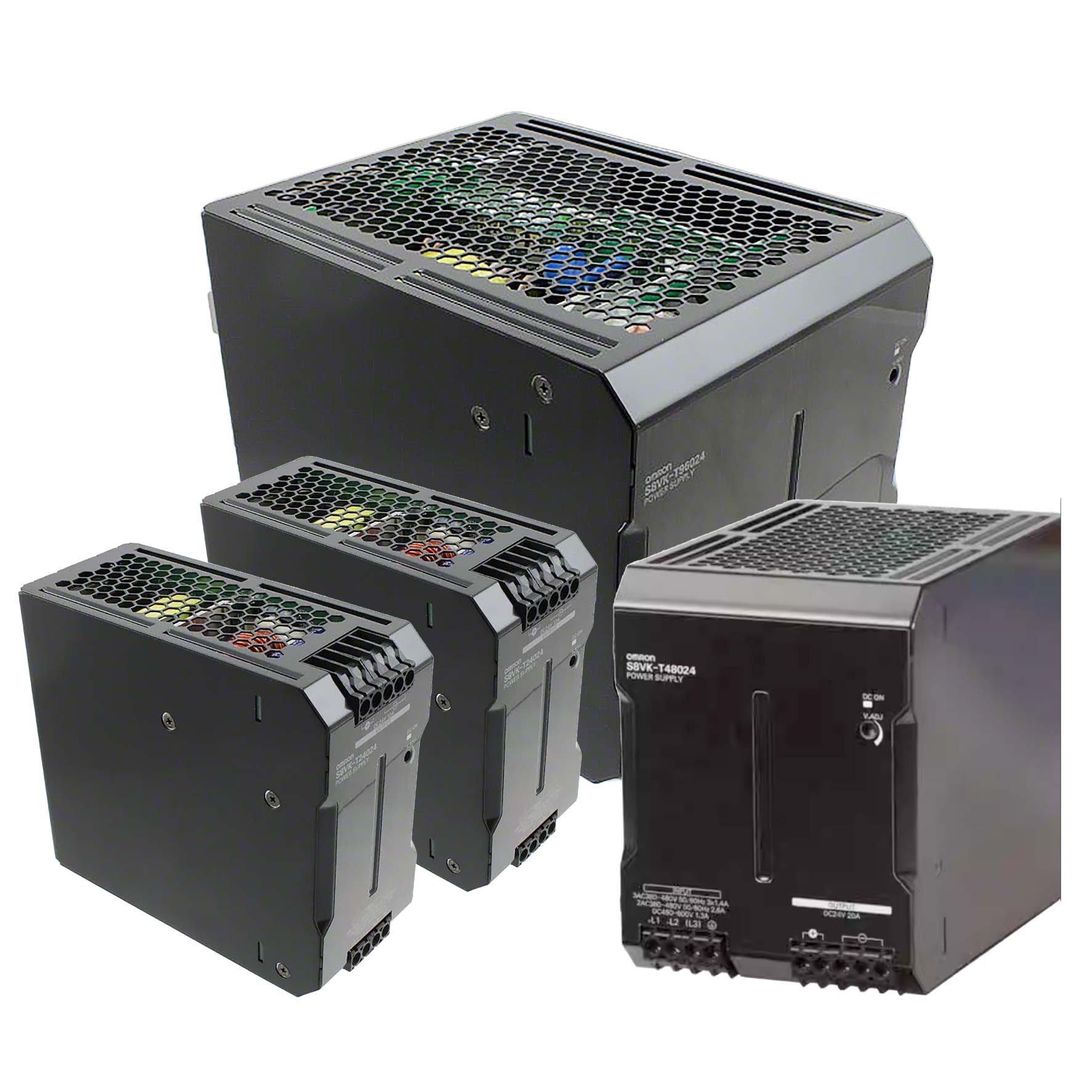

S8VK-T12024 — Bộ nguồn công nghiệp 3-pha 24VDC/5A (120W)

Giới thiệu

S8VK-T12024 là bộ nguồn công nghiệp 3-pha, ngõ ra 24 VDC / 5 A (120 W), dành cho tủ điều khiển cần 24 V ổn định, độ nhiễu thấp và độ tin cậy cao. Ứng dụng điển hình: PLC, mô-đun I/O, van điện từ, rơ-le, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24VDC.

Nguồn vào 3-pha 380–480 VAC (50/60 Hz) giúp phân bổ tải tốt, giảm dòng mỗi pha và tăng miễn nhiễm sụt áp lưới. Power Boost 120% hỗ trợ đỉnh dòng khởi động ngắn hạn, hạn chế sụt áp và lỗi reset. Làm việc bền bỉ trong −40…70 °C (derating theo nhiệt), làm mát đối lưu tự nhiên — không quạt, giảm bảo trì.

Thuộc series S8VK-T (120/240/480/960 W), lắp DIN rail nhanh, bảo vệ đầy đủ (quá dòng/ngắn mạch, quá áp, quá nhiệt), có V.ADJ để tinh chỉnh điện áp. Lưu ý: tính năng PFC chủ động áp dụng ở mức công suất lớn hơn (480/960 W).

Điểm nổi bật

• 3-pha 380–480 VAC — phù hợp nhà máy dùng lưới 3-pha; giảm tải từng pha.
• 24 VDC / 5 A (120 W) — đáp ứng phần lớn cụm điều khiển 24 V.
• Power Boost 120% (~6 A trong thời gian ngắn) để vượt đỉnh khởi động coil/tụ.
• Làm việc −40…70 °C (derating); vỏ IP20; convection — không quạt.
• V.ADJ khoảng ≈ −10%…+15% để bù sụt áp đường dây.
• Thiết kế gọn, lắp đặt nhanh trên thanh DIN, tối ưu tủ OEM.

Ứng dụng điển hình

• PLC/RTU, mô-đun I/O, rơ-le, van điện từ và cảm biến 24 V.
• HMI, gateway/IIoT, bộ chuyển đổi tín hiệu, cụm điều khiển máy đóng gói/băng tải.
• Chuẩn hóa 24 VDC trong tủ điều khiển chạy lưới 3-pha 380–480 VAC.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Lưới 3-pha 380–480VAC                 OMRON S8VK-T12024                          Tải 24VDC
┌────────────────────────┐            ┌───────────────────────────┐               ┌──────────────────┐
│  L1 ───────────────────┼────────▶   │  L1    [~]               │               │   +V   (24V+)   │
│  L2 ───────────────────┼────────▶   │  L2    [~]               │               │   −V   (0V)     │
│  L3 ───────────────────┼────────▶   │  L3    [~]               │               └──────────────────┘
│  PE ───────────────────┼────────▶   │  FG/PE [⏚]               │
└────────────────────────┘            │                           │
                                      │  +V  ──┐                  │
                                      │  −V  ──┴──────────────▶   └──────────────▶  Tải DC (PLC, I/O, van điện từ…)
                                      │  V.ADJ  (tinh chỉnh)     │
                                      └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Điều kiện Boost: t₁ ≤ 10 s; Duty ≤ 30%; I_trung bình ≤ I_{định mức}.
• Derating & thông gió: giữ khe hở thông gió đúng khuyến nghị; giảm tải khi môi trường nóng.
• Tiếp địa: nối FG/PE đúng chuẩn để an toàn và giảm nhiễu.
• Bảo vệ sơ cấp: chọn MCB/cầu chì theo tài liệu; dùng dây/đầu cos đúng tiết diện.
• EMC & đi dây: tách rời đường AC và DC; hạn chế vòng lặp; bổ sung lọc EMI/ferrite khi cần.
• Song song/Nối tiếp: nếu chia tải song song, cân chỉnh V.ADJ và dây ra tương đương; nếu nối tiếp để tạo mức áp đặc biệt, dùng diode bảo vệ phù hợp.
• Kiểm tra sau lắp: đo điện áp sau khi chỉnh V.ADJ; xác nhận dòng khởi động tải không vượt khả năng Boost.
