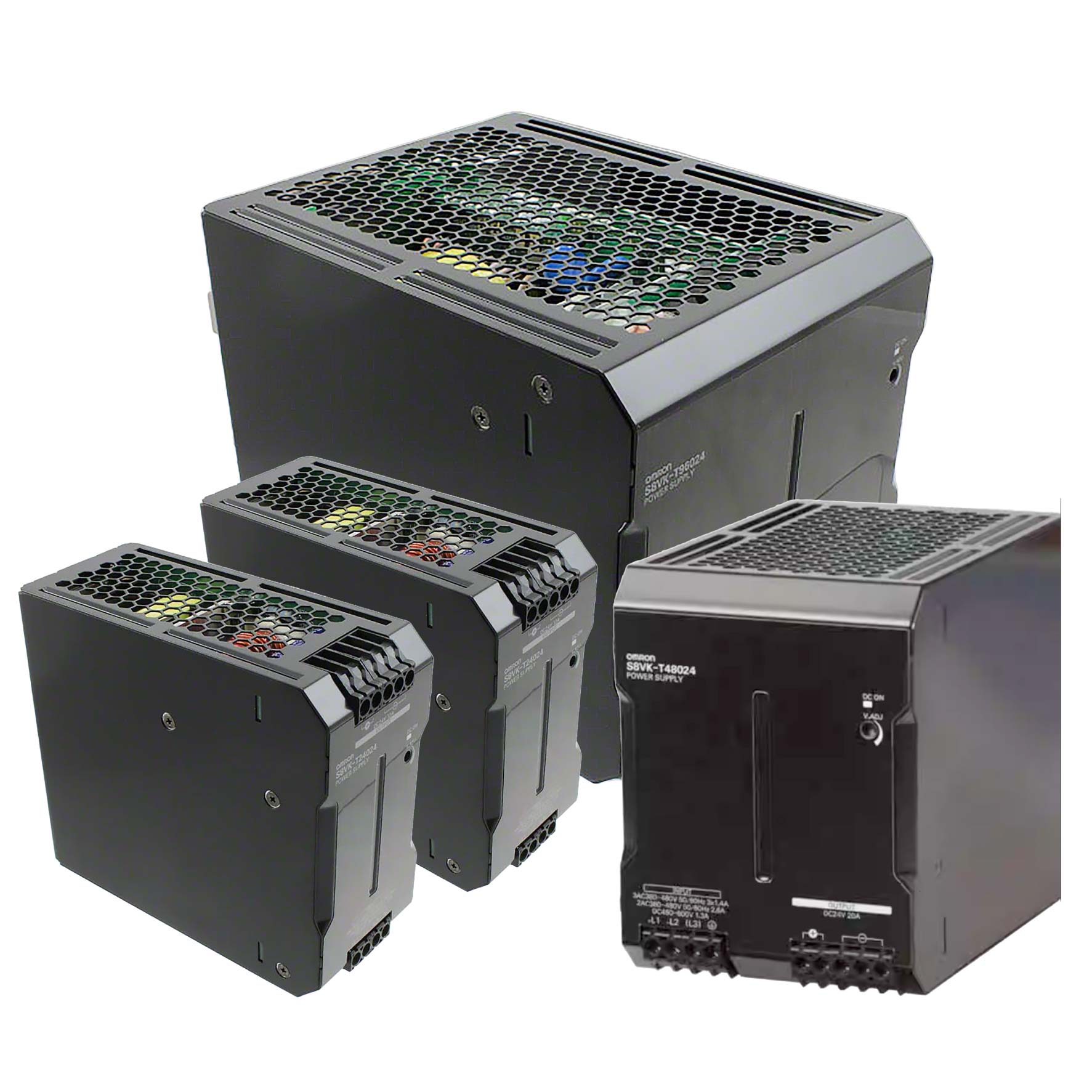

S8VK-T48024 — Bộ nguồn công nghiệp 3-pha 24VDC/20A (480W)

Giới thiệu

S8VK-T48024 là bộ nguồn chuyển mạch 3-pha, ngõ ra 24 VDC / 20 A (480 W), dành cho tủ điều khiển cần 24 V ổn định, nhiễu thấp và độ tin cậy cao. Ứng dụng điển hình: PLC, mô-đun I/O, van điện từ, rơ-le, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24 VDC.

Nguồn vào 3-pha 380–480 VAC (50/60 Hz) giúp cân bằng tải giữa các pha, giảm sụt áp và tăng miễn nhiễm nhiễu lưới. Power Boost 120% cho phép chịu đỉnh khởi động ngắn hạn (~24 A), hạn chế sụt áp và lỗi reset. Làm việc bền bỉ trong −40…70 °C (điều chỉnh tải theo nhiệt), làm mát đối lưu tự nhiên — không quạt, giảm bảo trì.

Thuộc series S8VK-T (120/240/480/960 W): lắp DIN rail nhanh, PFC chủ động ở mức công suất 480 W giúp cải thiện hệ số công suất và giảm THD, bảo vệ đầy đủ (quá dòng/ngắn mạch, quá áp, quá nhiệt) và có V.ADJ để tinh chỉnh điện áp.

Điểm nổi bật

• 3-pha 380–480 VAC — phù hợp hạ tầng nhà máy; giảm dòng từng pha, ổn định nguồn DC.
• 24 VDC / 20 A (480 W) — đủ cấp cho cụm điều khiển, I/O dày đặc, van/coil 24 V.
• Power Boost 120% ⇒ ~24 A trong thời gian ngắn để vượt đỉnh khởi động.
• PFC chủ động (Active PFC) — nâng hệ số công suất, phù hợp tiêu chuẩn năng lượng/EMC.
• Làm việc −40…70 °C (derating); vỏ IP20; đối lưu tự nhiên, không quạt.
• V.ADJ khoảng ≈ −10%…+15% để bù sụt áp đường dây theo thực tế lắp đặt.

Ứng dụng điển hình

• PLC/RTU, mô-đun I/O mật độ cao, rơ-le, van điện từ, cảm biến 24 V.
• HMI, gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus, trạm máy đóng gói, băng tải, cell tự động hóa.
• Chuẩn hóa 24 VDC trong tủ điều khiển sử dụng lưới 3-pha 380–480 VAC.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Lưới 3-pha 380–480VAC                 OMRON S8VK-T48024                          Tải 24VDC
┌────────────────────────┐            ┌───────────────────────────┐               ┌──────────────────┐
│  L1 ───────────────────┼────────▶   │  L1    [~]               │               │   +V   (24V+)   │
│  L2 ───────────────────┼────────▶   │  L2    [~]               │               │   −V   (0V)     │
│  L3 ───────────────────┼────────▶   │  L3    [~]               │               └──────────────────┘
│  PE ───────────────────┼────────▶   │  FG/PE [⏚]               │
└────────────────────────┘            │                           │
                                      │  +V  ──┐                  │
                                      │  −V  ──┴──────────────▶   └──────────────▶  Tải DC (PLC, I/O, van 24V…)
                                      │  V.ADJ  (tinh chỉnh)     │
                                      └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Điều kiện Boost: t₁ ≤ 10 s; Duty ≤ 30%; I_trung bình ≤ I_{định mức}.
• Derating & thông gió: giữ khe hở thông gió đúng khuyến nghị; giảm tải khi môi trường nóng.
• Tiếp địa: nối FG/PE đúng chuẩn để an toàn và giảm nhiễu.
• Bảo vệ sơ cấp: chọn MCB/cầu chì theo tài liệu; dùng dây/đầu cos đúng tiết diện.
• EMC & đi dây: tách rời đường AC và DC; hạn chế vòng lặp; bổ sung lọc EMI/ferrite khi cần.
• Song song/Nối tiếp: nếu chia tải song song, cân chỉnh V.ADJ và dây ra tương đương; nếu nối tiếp để tạo mức áp đặc biệt, dùng diode bảo vệ phù hợp.
• Kiểm tra sau lắp: đo điện áp sau khi chỉnh V.ADJ; xác nhận dòng khởi động tải không vượt khả năng Boost.
