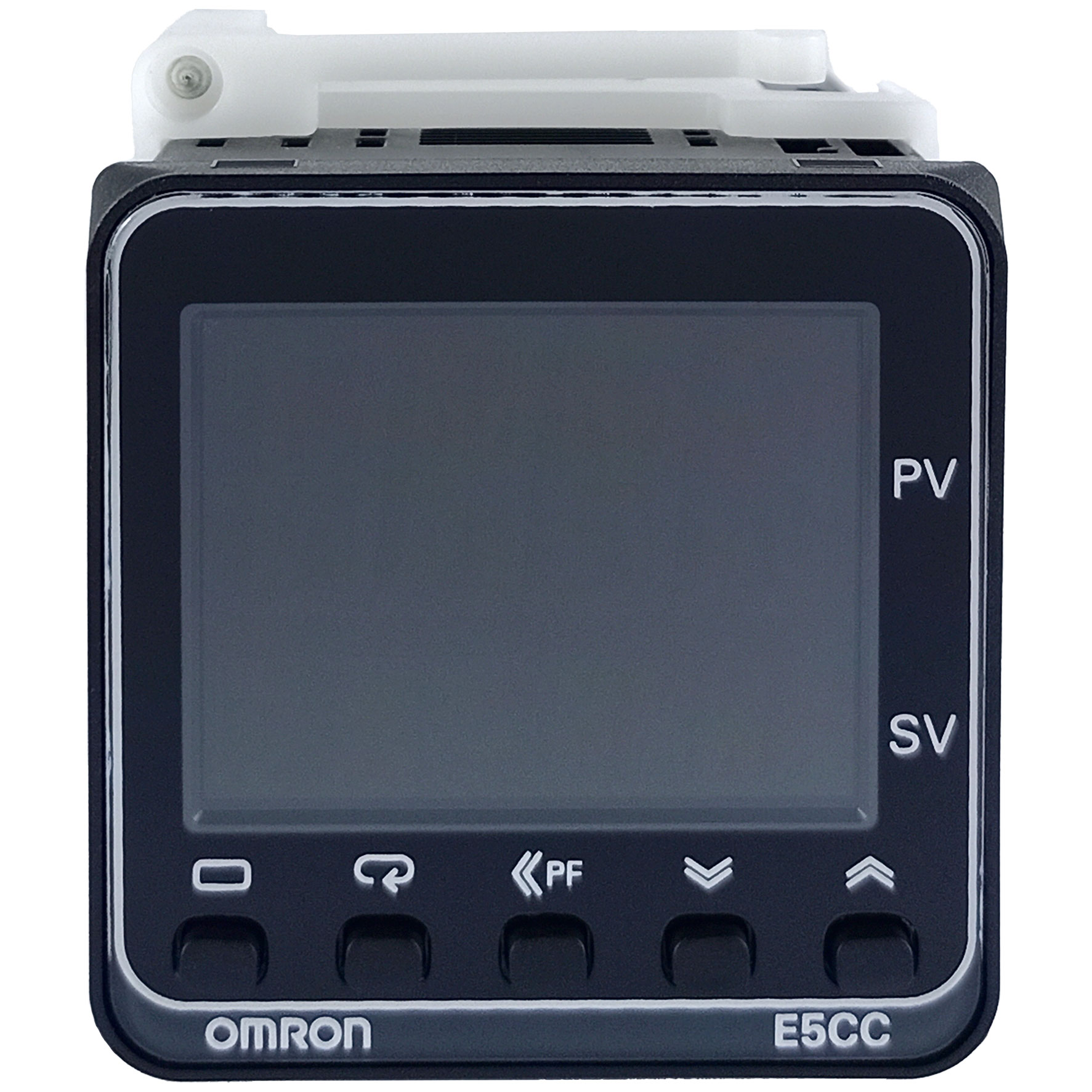

E5CC-RX2ASM-800 OMRON Digital Controllers

Điện áp hoạt động

100 đến 240 VAC, 50/60 Hz

Khoảng điện áp hoạt động

85% đến 110% điện áp cung cấp định mức

Công suất tiêu thụ

Các mô hình có lựa chọn tùy chọn 800: 5.2 VA tối đa ở 100 đến 240 VAC và 3.1 VA tối đa ở 24 VAC hoặc 1.6 W tối đa ở 24 VDC

Tất cả các mô hình khác: 6.5 VA tối đa ở 100 đến 240 VAC và 4.1 VA tối đa ở 24 VAC hoặc 2.3 W tối đa ở 24 VDC

Đầu vào cảm biến

Đầu vào nhiệt độ: Nhiệt cặp: K, J, T, E, L, U, N, R, S, B, C/W hoặc PL II

Nhiệt kế điện trở bạch kim: Pt100 hoặc JPt100

Cảm biến nhiệt độ hồng ngoại (ES1B): 10 đến 70°C, 60 đến 120°C, 115 đến 165°C hoặc 140 đến 260°C

Đầu vào tín hiệu analog: 4 đến 20 mA hoặc 0 đến 20 mA Tín hiệu điện áp: 1 đến 5 V, 0 đến 5 V, 0 đến 10 V hoặc 0 đến 50 mV (phạm vi 0 đến 50 mV áp dụng chỉ cho E5CC-U-800 và các sản phẩm được sản xuất từ tháng 5 năm 2014 trở đi)

Trở kháng đầu vào

Đầu vào dòng: tối đa 150Ω, Đầu vào điện áp: tối thiểu 1 MΩ (Đối với ES2-HB-N/THB-N, hãy sử dụng kết nối 1:1.)

Phương pháp điều khiển

Điều khiển BẬT/TẮT hoặc điều khiển 2-PID (với chức năng tự động điều chỉnh)

Đầu ra điều khiển

Đầu ra relay

E5CC-800 : SPST-NO, 250 VAC, 3 A (tải trở kháng), tuổi thọ điện: 100,000 lần hoạt động, tải áp dụng tối thiểu: 5 V, 10 mA (giá trị tham khảo)

-

-

-

-

Đầu ra phụ

Số lượng đầu ra

2

Thông số đầu ra

Đầu ra relay SPST-NO, 250 VAC, các mô hình E5CC-800/E5CC-U-800 có 2 đầu ra: 3 A (tải trở kháng), các mô hình E5CC-B-800 có 2 đầu ra: 2 A (tải trở kháng), tuổi thọ điện: 100,000 lần hoạt động, tải áp dụng tối thiểu: 10 mA ở 5 V

Đầu vào sự kiện

Số lượng đầu vào

-

Thông số đầu vào liên hệ ngoại vi

-

-

-

Phương pháp thiết lập

Cài đặt kỹ thuật số bằng các phím trên bảng điều khiển

Phương pháp hiển thị

Màn hình hiển thị số kỹ thuật số 11 đoạn và các đèn báo cá nhân, chiều cao chữ: PV: 15.2 mm, SV: 7.1 mm

Multi SP

Có thể lưu và lựa chọn tối đa tám điểm đặt (SP0 đến SP7) bằng đầu vào sự kiện, các phím hoạt động hoặc truyền thông qua cổng nối tiếp.

Các chức năng khác

Đầu ra thủ công, điều khiển làm nóng/làm nguội, báo động lỗi mạch vòng, SP ramp, các chức năng báo động khác, 40% AT, 100% AT

Nhiệt độ môi trường hoạt động

-10 đến 55°C (không có sự ngưng tụ hoặc đóng băng)

Độ ẩm môi trường hoạt động

25% đến 85%

Nhiệt độ lưu trữ

-25 đến 65°C (không có sự ngưng tụ hoặc đóng băng)

Bảo vệ cầu chì đề nghị

T2A, 250 VAC,khả năng chịu đứt thấp
