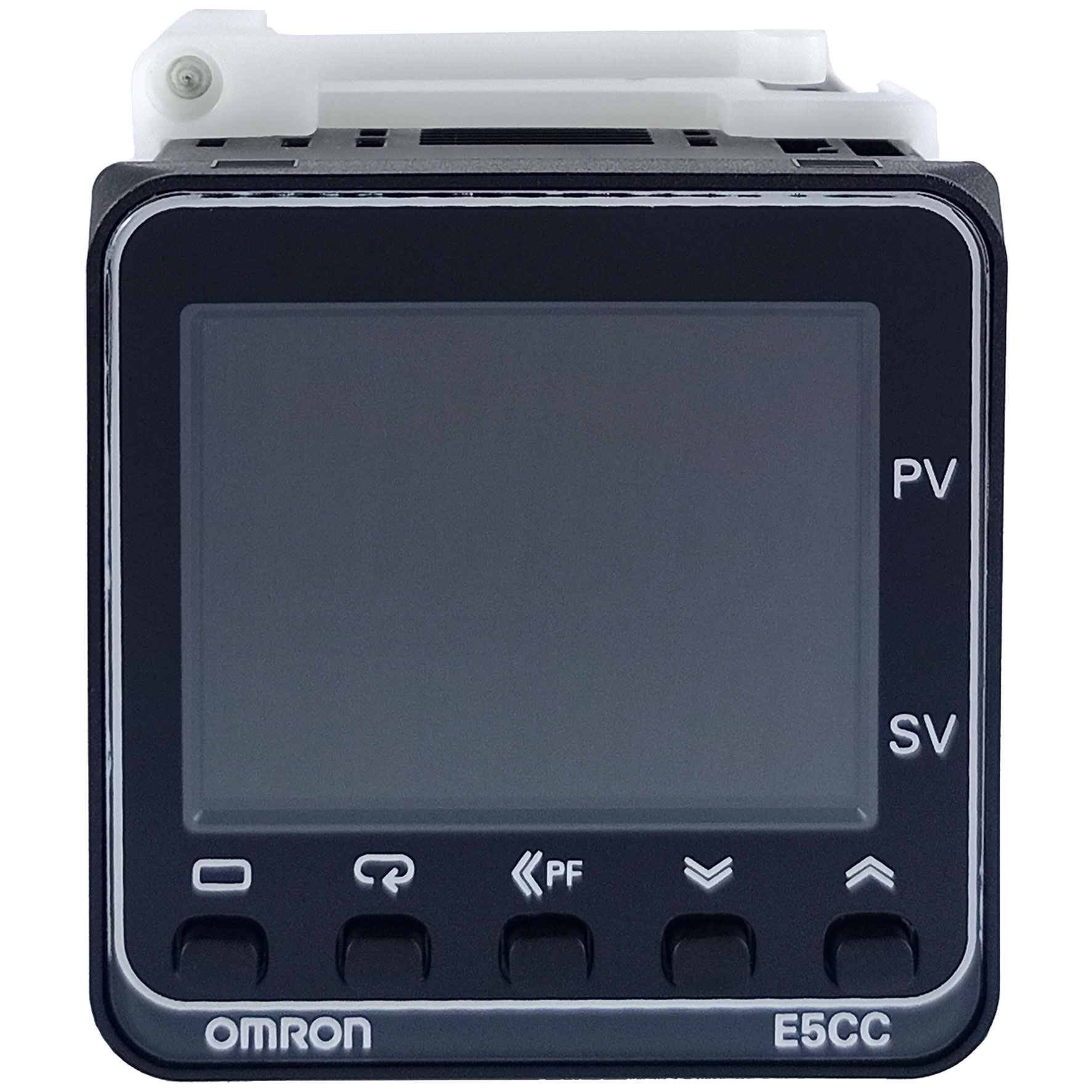

E5CC-QX2ASM-802 OMRON Digital Controllers

Điện áp hoạt động

100 đến 240 VAC, 50/60 Hz

Khoảng điện áp hoạt động

85% đến 110% điện áp cung cấp định mức

Công suất tiêu thụ

Các mô hình có lựa chọn tùy chọn 800: 5.2 VA tối đa ở 100 đến 240 VAC và 3.1 VA tối đa ở 24 VAC hoặc 1.6 W tối đa ở 24 VDC

Tất cả các mô hình khác: 6.5 VA tối đa ở 100 đến 240 VAC và 4.1 VA tối đa ở 24 VAC hoặc 2.3 W tối đa ở 24 VDC

Đầu vào cảm biến

Đầu vào nhiệt độ: Nhiệt cặp: K, J, T, E, L, U, N, R, S, B, C/W hoặc PL II

Nhiệt kế điện trở bạch kim: Pt100 hoặc JPt100

Cảm biến nhiệt độ hồng ngoại (ES1B): 10 đến 70°C, 60 đến 120°C, 115 đến 165°C hoặc 140 đến 260°C

Đầu vào tín hiệu analog: 4 đến 20 mA hoặc 0 đến 20 mA Tín hiệu điện áp: 1 đến 5 V, 0 đến 5 V, 0 đến 10 V hoặc 0 đến 50 mV (phạm vi 0 đến 50 mV áp dụng chỉ cho E5CC-U-800 và các sản phẩm được sản xuất từ tháng 5 năm 2014 trở đi)

Trở kháng đầu vào

Đầu vào dòng: tối đa 150Ω, Đầu vào điện áp: tối thiểu 1 MΩ (Đối với ES2-HB-N/THB-N, hãy sử dụng kết nối 1:1.)

Phương pháp điều khiển

Điều khiển BẬT/TẮT hoặc điều khiển 2-PID (với chức năng tự động điều chỉnh)

Đầu ra điều khiển

-

-

Đầu ra điện áp (để điều khiển SSR)

Điện áp đầu ra: 12 VDC ±20% (PNP), dòng tải tối đa: 21 mA, có mạch bảo vệ ngắn mạch

-

-

Đầu ra phụ

Số lượng đầu ra

2

Thông số đầu ra

Đầu ra relay SPST-NO, 250 VAC, các mô hình E5CC-800/E5CC-U-800 có 2 đầu ra: 3 A (tải trở kháng), các mô hình E5CC-B-800 có 2 đầu ra: 2 A (tải trở kháng), tuổi thọ điện: 100,000 lần hoạt động, tải áp dụng tối thiểu: 10 mA ở 5 V

Đầu vào sự kiện

Số lượng đầu vào

-

Thông số đầu vào liên hệ ngoại vi

-

-

-

Truyền thông

RS485

Báo lỗi SSR (HB)

Có ( phụ kiện biến dòng E54-CT1 | E54CT1L mua riêng )

Phương pháp thiết lập

Cài đặt kỹ thuật số bằng các phím trên bảng điều khiển

Phương pháp hiển thị

Màn hình hiển thị số kỹ thuật số 11 đoạn và các đèn báo cá nhân, chiều cao chữ: PV: 15.2 mm, SV: 7.1 mm

Multi SP

Có thể lưu và lựa chọn tối đa tám điểm đặt (SP0 đến SP7) bằng đầu vào sự kiện, các phím hoạt động hoặc truyền thông qua cổng nối tiếp.

Các chức năng khác

Đầu ra thủ công, điều khiển làm nóng/làm nguội, báo động lỗi mạch vòng, SP ramp, các chức năng báo động khác, , báo lỗi mạch làm nóng (HB) (bao gồm báo lỗi SSR (HS), 40% AT, 100% AT

Nhiệt độ môi trường hoạt động

-10 đến 55°C (không có sự ngưng tụ hoặc đóng băng)

Độ ẩm môi trường hoạt động

25% đến 85%

Nhiệt độ lưu trữ

-25 đến 65°C (không có sự ngưng tụ hoặc đóng băng)

Bảo vệ cầu chì đề nghị

T2A, 250 VAC,khả năng chịu đứt thấp

Mã hàng

Đầu ra điều khiển 1

Đầu ra phụ

Truyền thông

Báo lỗi SSR (HB)

Đầu vào phụ

Điện áp cung cấp

E5CC-RX2ASM-800

Đầu ra relay

2

không

không

không

100 đến 240 VAC

E5CC-QX2ASM-800

Đầu ra điện áp ( SSR )

E5CC-CX2ASM-800

Đầu ra analog 4-20mA

E5CC-RX2DSM-800

Đầu ra relay

24 VAC/VDC

E5CC-QX2DSM-800

Đầu ra điện áp ( SSR )

E5CC-CX2DSM-800

L Đầu ra analog 4-20mA

E5CC-RX2ASM-801

Đầu ra relay

1

2

100 đến 240 VAC

E5CC-QX2ASM-801

Đầu ra điện áp ( SSR )

E5CC-RX2DSM-801

Đầu ra relay

24 VAC/VDC

E5CC-QX2DSM-801

Đầu ra điện áp ( SSR )

E5CC-RX2ASM-802

Đầu ra relay

RS-485

không

100 đến 240 VAC

E5CC-QX2ASM-802

Đầu ra điện áp ( SSR )

E5CC-RX2DSM-802

Đầu ra relay

24 VAC/VDC

E5CC-QX2DSM-802

Đầu ra điện áp ( SSR )

E5CC-CX2ASM-804

Đầu ra analog 4-20mA

không

2

100 đến 240 VAC

E5CC-CX2DSM-804

Đầu ra analog 4-20mA

24 VAC/VDC
