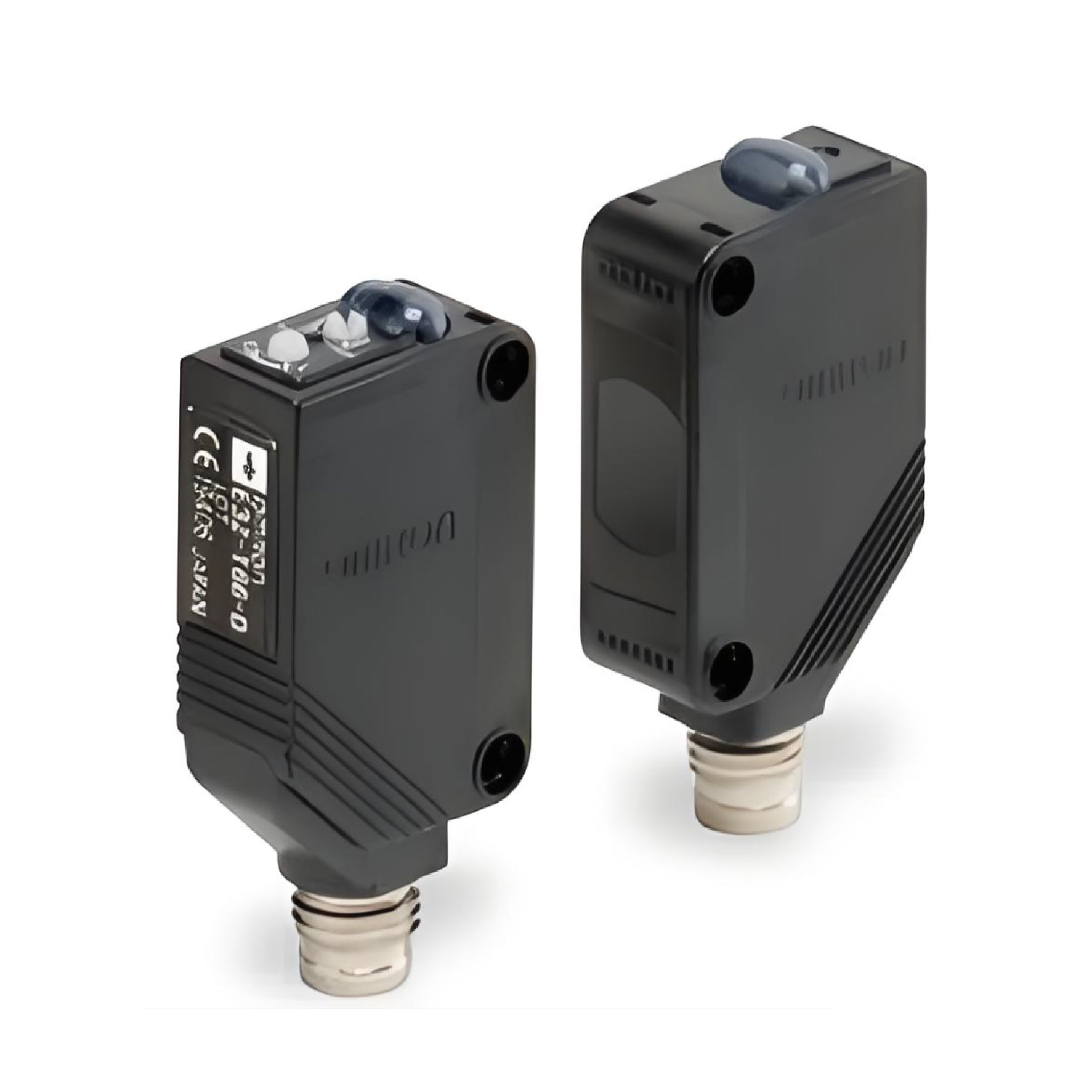

E3Z-T67 OMRON Cảm biến quang thu phát rời.

Kiểu cảm biến through-beam cho khoảng cách phát hiện định mức tới 30 m.

Ngõ ra NPN open collector, dễ ghép với PLC, bộ đếm và input DC 24 V.

Dùng đầu nối M8 4 pin tiêu chuẩn, thuận tiện thay cảm biến và chuẩn hóa cordset.

Sử dụng LED hồng ngoại 870 nm, phù hợp các bài toán phát hiện khoảng cách xa.

Thời gian đáp ứng operate/reset 2 ms max., đáp ứng tốt cho phần lớn ứng dụng đếm và phát hiện vật đi qua.

Cho phép chọn Light-ON / Dark-ON trực tiếp trên bộ thu.

Cấp bảo vệ IP67, phù hợp môi trường bụi và ẩm trong nhà máy.

Thân cảm biến compact nhưng vẫn đáp ứng các vị trí lắp đặt có khoảng vượt lớn.

Thông số kỹ thuật

Series	OMRON E3Z – Compact Photoelectric Sensor with Built-in Amplifier
Model	E3Z-T67
Phương thức cảm biến	Thu phát rời (Through-beam)
Kiểu ngõ ra	NPN open collector
Nguồn cấp	12 đến 24 VDC ±10%, ripple (p-p) 10% max.
Khoảng cách phát hiện định mức	30 m
Đối tượng phát hiện chuẩn	Vật mờ đục, đường kính tối thiểu 12 mm
Nguồn sáng	LED hồng ngoại 870 nm
Góc định hướng	Cả emitter và receiver: 3 đến 15°
Dòng tiêu thụ	35 mA max. (Emitter: 15 mA max.; Receiver: 20 mA max.)
Mạch bảo vệ	Bảo vệ đấu ngược cực nguồn, bảo vệ ngắn mạch ngõ ra và bảo vệ đảo cực ngõ ra
Thời gian đáp ứng	Operate hoặc reset: 2 ms max.
Chế độ hoạt động	Light-ON / Dark-ON selectable
Điều chỉnh độ nhạy	Biến trở 1 vòng
Thông số tải ngõ ra	Điện áp tải tối đa 26.4 VDC; dòng tải tối đa 100 mA; điện áp dư 1 V max. khi tải dưới 10 mA, 2 V max. khi tải 10 đến 100 mA
Cấp bảo vệ	IEC, IP67
Ánh sáng môi trường cho phép	Đèn sợi đốt: 3,000 lx max.; ánh sáng mặt trời: 10,000 lx max.
Nhiệt độ môi trường làm việc	-25 đến 55°C, không đóng băng và không ngưng tụ
Nhiệt độ lưu trữ	-40 đến 70°C, không đóng băng và không ngưng tụ
Độ ẩm môi trường	Vận hành 35% đến 85%; lưu trữ 35% đến 95%, không ngưng tụ
Điện trở cách điện	20 MΩ min. tại 500 VDC
Độ bền điện môi	1,000 VAC, 50/60 Hz trong 1 phút
Độ bền rung	10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục X, Y, Z
Độ bền sốc	500 m/s², 3 lần theo mỗi trục X, Y, Z
Kiểu kết nối	Đầu nối M8 tiêu chuẩn, 4 pin; dây connector đặt riêng
Chỉ thị	Receiver: đèn hoạt động màu cam và đèn ổn định màu xanh; Emitter: đèn nguồn màu cam
Vật liệu vỏ	PBT (polybutylene terephthalate)
Vật liệu thấu kính	Modified polyarylate
Trọng lượng (đóng gói)	Xấp xỉ 30 g

Lưu ý lắp đặt & an toàn

Không sử dụng E3Z-T67 cho mục đích bảo vệ an toàn con người hoặc các chức năng safety-rated.
Với model đầu nối M8, luôn tắt nguồn trước khi cắm hoặc tháo connector khỏi cảm biến.
Khi thao tác với đầu nối, nên giữ vào phần connector cover và siết bằng tay. Không dùng kìm để tránh hỏng ren hoặc biến dạng vỏ connector.
Mô-men siết khuyến nghị cho đầu nối M8 là 0.3 đến 0.4 N·m. Siết không đủ lực có thể làm giảm cấp bảo vệ hoặc gây lỏng do rung.
Dùng vít M3 để lắp cảm biến, mô-men siết tối đa 0.53 N·m.
Với ngõ ra NPN, tải phải mắc giữa pin 4 và nguồn dương. Khi thay thế từ model PNP sang NPN hoặc ngược lại, cần kiểm tra lại sơ đồ input PLC trước khi cấp nguồn.
Do khoảng cách làm việc lớn, cần căn chỉnh emitter và receiver đồng trục cẩn thận, sau đó kiểm tra đèn ổn định trên receiver trước khi đưa máy vào vận hành.
Connector, dây cordset và giá đỡ là phụ kiện đặt riêng. Với cấu hình through-beam, cần chuẩn bị đủ cho cả emitter và receiver trước khi lắp máy.
