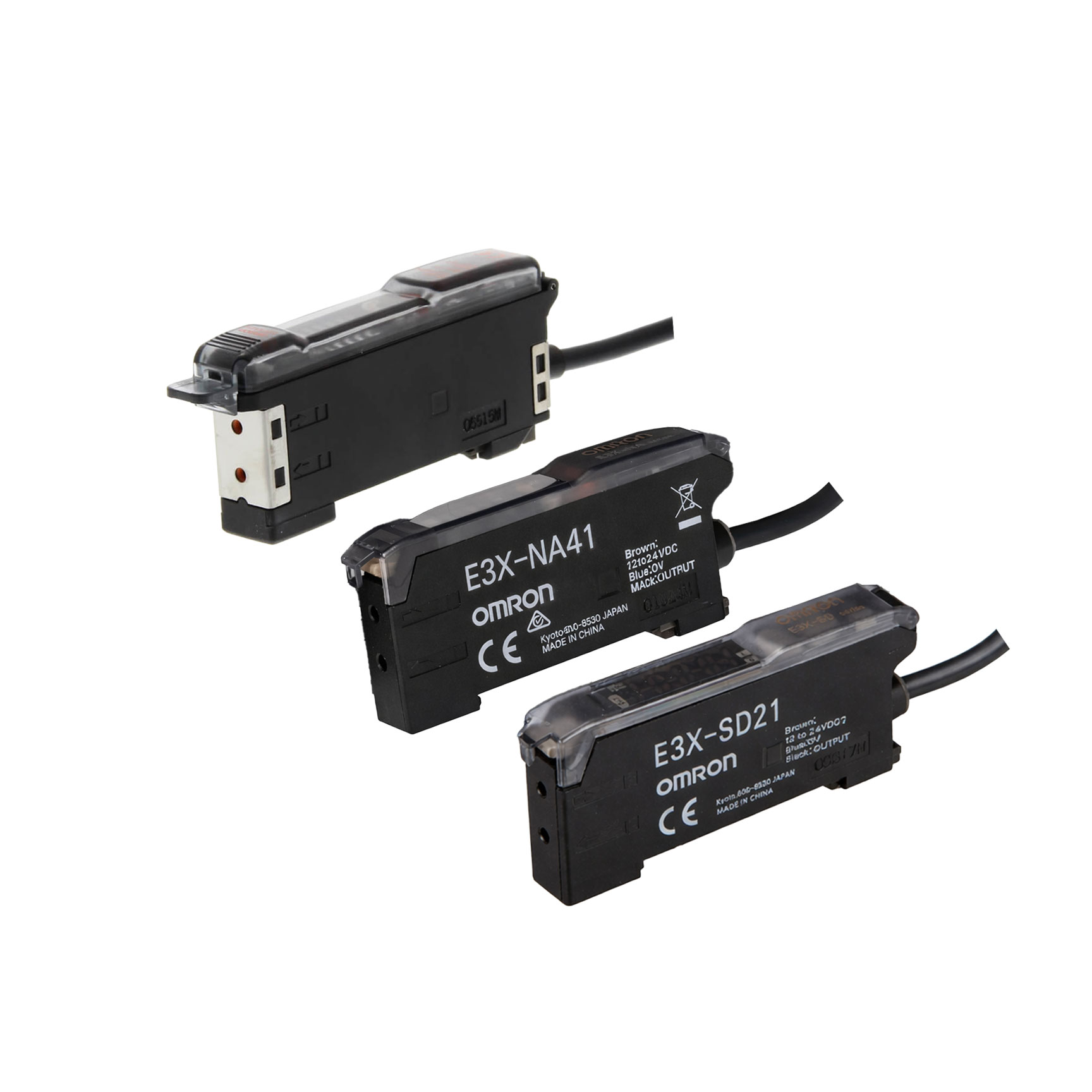

E3X-NA11 2M là bộ khuếch đại cảm biến sợi quang của OMRON, phù hợp cho các ứng dụng cần cân chỉnh nhanh bằng đèn mức và biến trở. Model này dùng ngõ ra transistor hở cực góp NPN, cáp liền 2 m, hiển thị vạch dễ quan sát và thao tác đơn giản.
Ứng dụng điển hình
- Dùng cùng đầu sợi quang để phát hiện chi tiết nhỏ, đếm sản phẩm và kiểm tra có hoặc không.
- Phù hợp máy lắp ráp, máy đóng gói, băng tải và các vị trí lắp hẹp.
- Thích hợp cho các bài toán cần đặt đầu dò sát điểm kiểm tra nhưng muốn bộ khuếch đại đặt ở vị trí dễ thao tác.
Thông số kỹ thuật
| Model | E3X-NA11 2M |
|---|---|
| Loại thiết bị | Bộ khuếch đại cảm biến sợi quang |
| Nhóm sản phẩm | E3X-NA, hiển thị vạch, chỉnh bằng biến trở 8 vòng |
| Kiểu ngõ ra | Transistor hở cực góp NPN |
| Kiểu kết nối | Cáp liền 2 m |
| Khoảng cách phát hiện | Phụ thuộc vào đầu sợi quang ghép cùng |
| Nguồn sáng | LED đỏ 4 phần tử, bước sóng 624 nm |
| Điện áp cấp | 12 đến 24 VDC ±10%, độ gợn sóng 10% tối đa |
| Công suất và dòng tiêu thụ | 840 mW tối đa; 35 mA tối đa ở 24 VDC, 35 mA tối đa ở 12 VDC |
| Tải ngõ ra | Điện áp tải 26.4 V tối đa, dòng tải 50 mA tối đa |
| Thời gian đáp ứng | 200 μs tối đa |
| Cài đặt độ nhạy | Biến trở 8 vòng, có đèn mức nhận sáng |
| Chế độ hoạt động | Chọn Light-ON hoặc Dark-ON |
| Số bộ lắp ghép tối đa | 16 bộ |
| Nhiệt độ làm việc | 1 đến 3 bộ: -25 đến 55°C; 4 đến 11 bộ: -25 đến 50°C; 12 đến 16 bộ: -25 đến 45°C |
| Độ ẩm làm việc | 35 đến 85% RH, không ngưng tụ |
| Cấp bảo vệ | IP50 khi gắn nắp bảo vệ |
| Vật liệu thân | Nhựa PBT |
| Khối lượng đóng gói | Xấp xỉ 100 g |
Lưu ý lắp đặt và an toàn
- Đây là bộ khuếch đại, cần dùng kèm đầu sợi quang phù hợp để tạo thành cảm biến hoàn chỉnh.
- Khoảng cách phát hiện phụ thuộc vào đầu sợi quang được chọn.
- Nếu lắp từ 8 bộ E3X-NA tiêu chuẩn trở lên cạnh nhau, thời gian đáp ứng tối đa tăng lên 350 μs.
