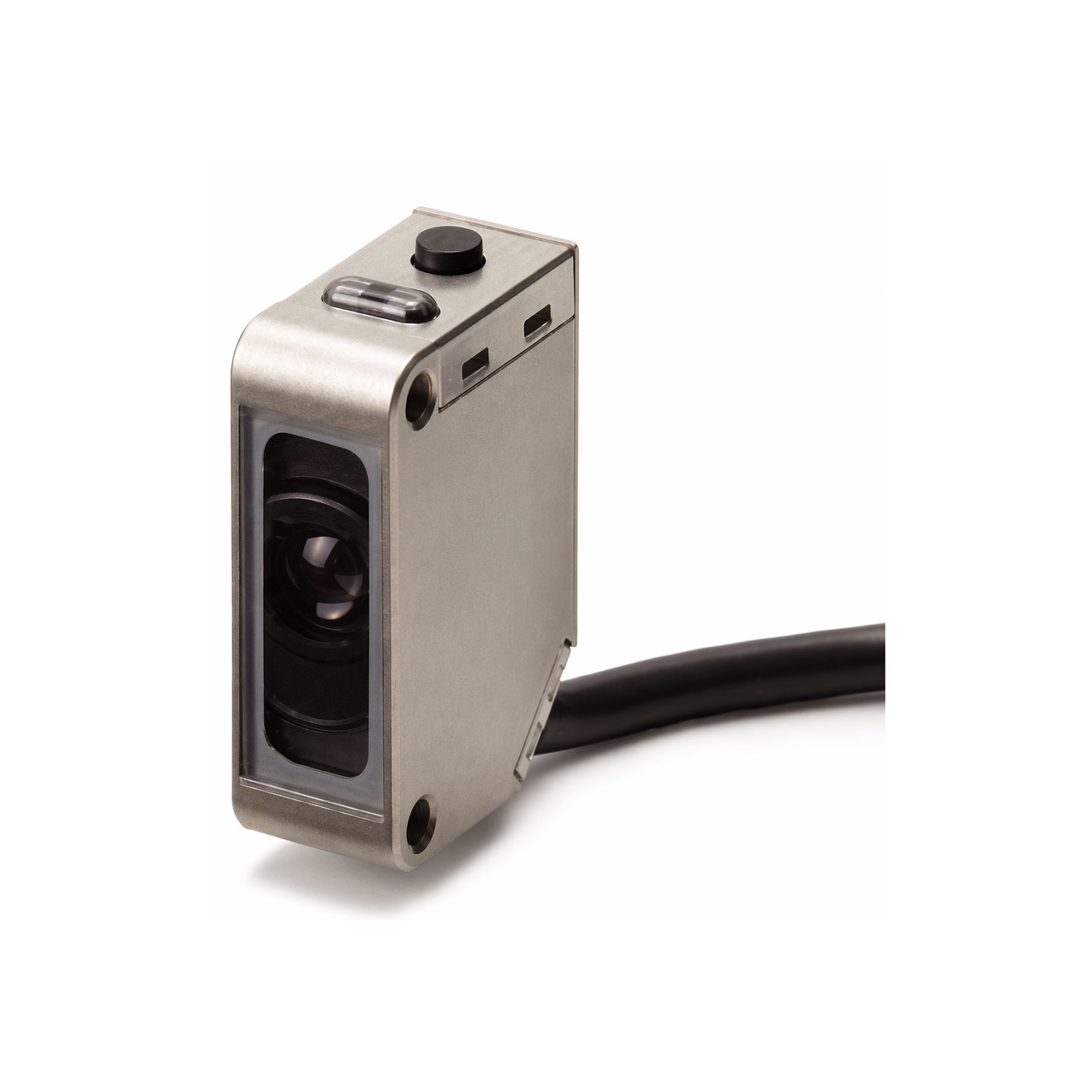

E3ZM-V61 2M là cảm biến dấu màu của OMRON, dùng để nhận vạch màu trên bao bì, nhãn in và vật liệu chạy nhanh. Model này dùng ngõ ra NPN, cáp liền 2 m, khoảng cách phát hiện 12 ± 2 mm, đáp ứng nhanh và phù hợp cho các máy đóng gói, dán nhãn, cắt màng trong môi trường cần vệ sinh cao.
Ứng dụng điển hình
- Phát hiện dấu màu trên bao bì, nhãn in và màng film.
- Dùng trên máy đóng gói, máy dán nhãn, máy cắt màng.
- Phù hợp dây chuyền thực phẩm, bao bì và in ấn công nghiệp.
Thông số kỹ thuật
| Model | E3ZM-V61 2M |
|---|---|
| Phương pháp cảm biến | Phản xạ khuếch tán, phát hiện dấu màu |
| Kiểu ngõ ra | NPN open collector |
| Kiểu kết nối | Cáp liền 2 m |
| Khoảng cách phát hiện | 12 ± 2 mm |
| Dải phát hiện thực tế | 10 đến 14 mm |
| Đường kính điểm sáng | 2 mm tối đa |
| Nguồn sáng | LED trắng 450 đến 700 nm |
| Điện áp cấp | 10 đến 30 VDC, bao gồm ripple 10% |
| Dòng tiêu thụ | 25 mA tối đa |
| Công suất tiêu thụ | 750 mW tối đa |
| Tải ngõ ra | 30 VDC tối đa, 100 mA tối đa, điện áp dư 2 V tối đa |
| Thời gian đáp ứng | 50 μs tối đa |
| Cài đặt độ nhạy | Teaching |
| Chỉ thị | Vàng: hoạt động, xanh: ổn định, đỏ: teaching |
| Cấp bảo vệ | IP67 / IP69K |
| Nhiệt độ làm việc | -40 đến 60°C |
| Độ ẩm làm việc | 35 đến 85% RH, không ngưng tụ |
| Vật liệu vỏ | Inox SUS316L |
| Vật liệu thấu kính | PMMA |
| Vật liệu mặt hiển thị | PES |
| Kích thước thân | 11 × 21 × 32 mm |
| Khối lượng đóng gói | Xấp xỉ 85 g |
| Vật liệu cáp | PVC |
Lưu ý lắp đặt và an toàn
- Không dùng cảm biến này cho chức năng an toàn bảo vệ con người.
- Nếu nền và dấu màu quá giống nhau, khả năng nhận sẽ giảm.
- Với bề mặt bóng, nên lắp nghiêng khoảng 5 đến 15 độ để tăng khả năng nhận dấu màu.
- Chỉ dùng nguồn DC đúng dải điện áp cho phép và lắp đặt đúng kỹ thuật để tránh nhiễu.
