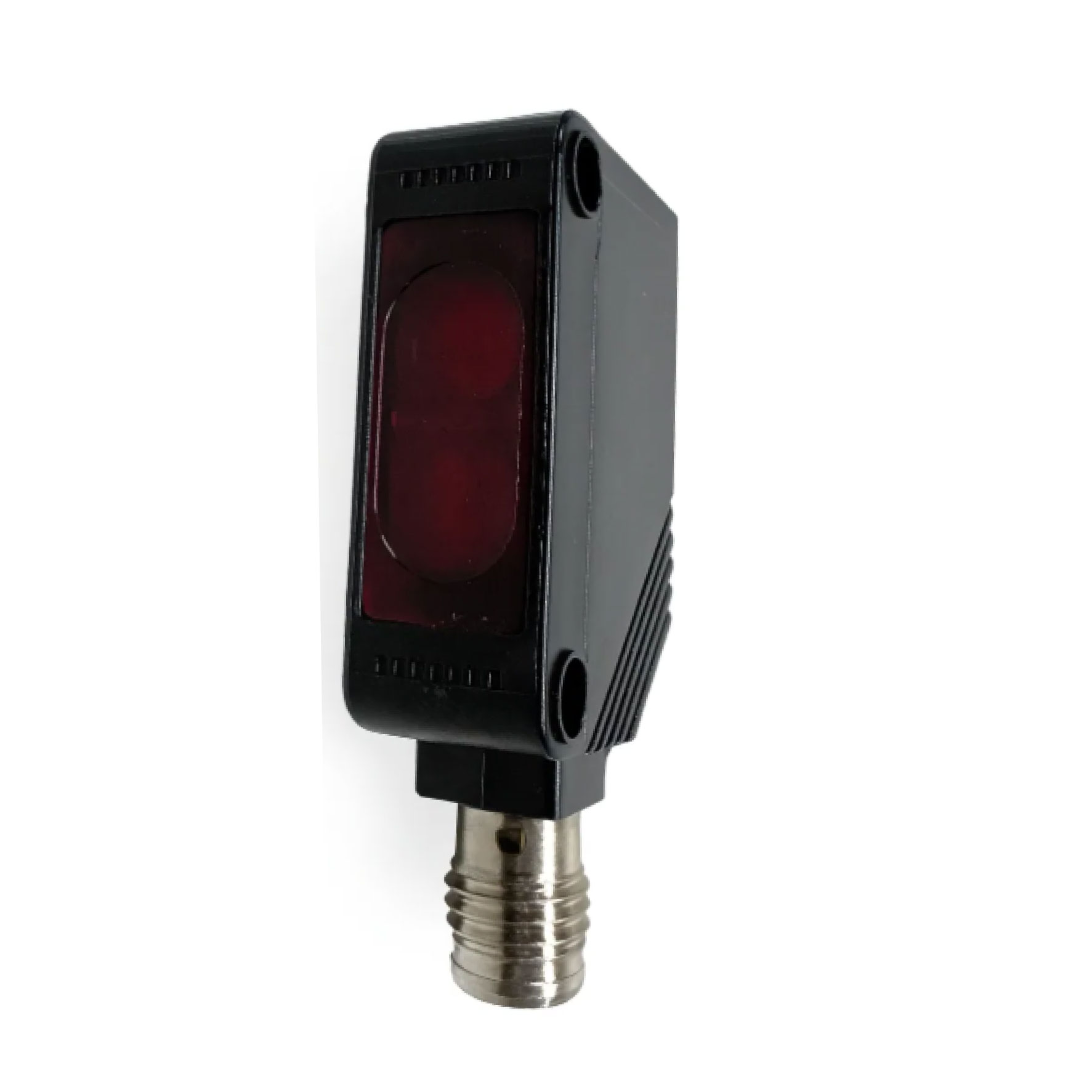

E3Z-D87 OMRON Cảm biến quang phản xạ khuếch tán.

E3Z-D87 là cảm biến quang khuếch tán thuộc dòng E3Z của OMRON, dùng ngõ ra PNP open collector và kết nối qua giắc M8 tiêu chuẩn. Model này có khoảng cách phát hiện danh định 1 m với vật chuẩn giấy trắng 300 × 300 mm, phù hợp cho các bài toán phát hiện sản phẩm trên băng tải, khay, hộp, thùng hoặc chi tiết đi qua mà không cần gắn gương phản xạ.

Thiết kế amplifier tích hợp giúp cụm cảm biến gọn hơn, đi dây nhanh hơn và dễ thay thế trong thực tế bảo trì. Trên thân cảm biến có công tắc chọn Light-ON/Dark-ON và núm chỉnh độ nhạy 1 vòng, thuận tiện khi cân chỉnh tại hiện trường theo màu sắc, độ phản xạ và vị trí lắp thực tế của vật thể.

Model hoạt động với nguồn 12 đến 24 VDC ±10%, tiêu thụ dòng tối đa 30 mA và có thời gian đáp ứng tối đa 1 ms. Với chuẩn ngõ ra PNP 100 mA max và đầu nối M8 4 chân, E3Z-D87 dễ ghép với PLC, module I/O và các hệ điều khiển 24 VDC trong máy đóng gói, máy lắp ráp và dây chuyền tự động hóa.

E3Z-D87 đạt cấp bảo vệ IP67, tích hợp bảo vệ đảo cực nguồn, bảo vệ ngắn mạch ngõ ra, bảo vệ đảo cực ngõ ra và chống nhiễu lẫn nhau. Riêng nhóm connector model như E3Z-D87 có dải nhiệt độ làm việc tới -30 đến 55°C, phù hợp hơn cho các cụm máy đặt ngoài tủ điện hoặc môi trường lạnh vừa.

Thông số kỹ thuật

Model	E3Z-D87
Hãng	OMRON
Dòng sản phẩm	E3Z – Compact Photoelectric Sensor with Built-in Amplifier
Nguyên lý phát hiện	Khuếch tán (Diffuse-reflective)
Kiểu ngõ ra	PNP open collector
Kiểu đấu nối	Connector M8, 4 chân
Khoảng cách phát hiện	1 m
Vật chuẩn tham chiếu	Giấy trắng 300 × 300 mm
Nguồn sáng	LED hồng ngoại 860 nm
Nguồn cấp	12 đến 24 VDC ±10%, ripple (p-p) 10% max
Dòng tiêu thụ	30 mA max.
Tải ngõ ra	Điện áp tải tối đa 26.4 VDC, dòng tải tối đa 100 mA
Chế độ hoạt động	Light-ON / Dark-ON selectable
Điều chỉnh độ nhạy	Biến trở chỉnh 1 vòng
Thời gian đáp ứng	Operate hoặc reset: 1 ms max.
Mạch bảo vệ	Bảo vệ đảo cực nguồn, bảo vệ ngắn mạch ngõ ra, chống nhiễu lẫn nhau, bảo vệ đảo cực ngõ ra
Cấp bảo vệ	IP67 (IEC)
Ánh sáng môi trường cho phép	Đèn sợi đốt: 3,000 lx max. / Ánh sáng mặt trời: 10,000 lx max.
Nhiệt độ môi trường làm việc	-30 đến 55°C (không đóng băng, không ngưng tụ)
Nhiệt độ môi trường lưu trữ	-40 đến 70°C (không đóng băng, không ngưng tụ)
Độ ẩm môi trường	Vận hành: 35 đến 85% RH / Lưu trữ: 35 đến 95% RH
Vật liệu vỏ	PBT (polybutylene terephthalate)
Vật liệu thấu kính	Modified polyarylate
Khối lượng	Xấp xỉ 20 g

Lưu ý lắp đặt & an toàn

Không dùng E3Z-D87 cho các ứng dụng bảo vệ an toàn con người hoặc làm thiết bị an toàn chức năng.
Không dùng ngoài trời trực tiếp và không sử dụng trong môi trường có khí nổ hoặc điều kiện vượt quá thông số công bố của nhà sản xuất.
Khoảng cách phát hiện 1 m là giá trị tham chiếu với giấy trắng 300 × 300 mm; vật thể màu tối, bề mặt bóng, trong mờ hoặc lắp nghiêng có thể làm thay đổi khoảng cách thực tế, nên chỉnh độ nhạy tại hiện trường.
Đấu dây đúng chân connector M8: chân 1 cấp +V, chân 3 là 0 V, chân 4 là ngõ ra, chân 2 không dùng. Sai chân có thể làm cảm biến không hoạt động đúng như mong muốn.
Với đầu nối kim loại, mô-men siết khuyến nghị là 0.3 đến 0.4 N·m. Nếu lắp cảm biến bằng vít M3, mô-men siết tối đa là 0.53 N·m.
Tránh để cảm biến chịu ánh sáng ngoài quá mạnh vượt giới hạn cho phép, đồng thời bố trí vị trí lắp và hướng quang học hợp lý để giảm nhiễu và tăng độ ổn định phát hiện.
Trước khi đưa máy vào vận hành, cần kiểm tra lại chế độ Light-ON/Dark-ON, trạng thái đèn chỉ thị và mức độ ổn định tín hiệu để tránh phát hiện sai ở tốc độ cao.
