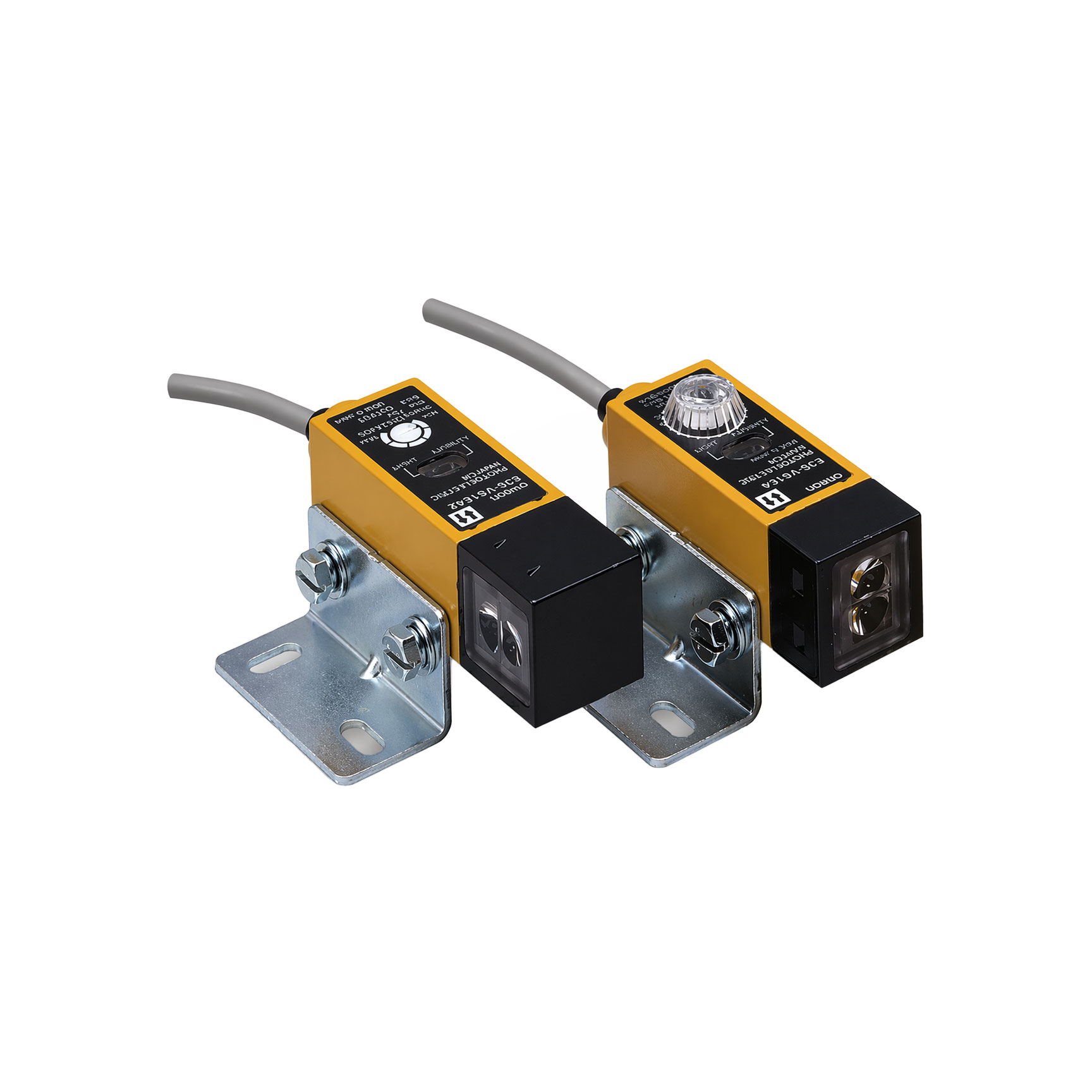

E3S-VS1B42 là cảm biến điểm/mark phản xạ khuếch tán thuộc dòng E3S-VS của OMRON. Model này có kiểu lắp dọc, phù hợp nhận biết mark hoặc chênh lệch màu trên nền trắng trong không gian hẹp. Bản này dùng ngõ ra PNP open collector, dây sẵn 2 m và cho tín hiệu ổn định khi lắp đúng khoảng cách làm việc.
Thông số kỹ thuật
| Model | E3S-VS1B42 |
|---|---|
| Loại cảm biến | Cảm biến điểm/mark phản xạ khuếch tán (Diffuse-reflective) |
| Kiểu lắp | dọc |
| Kiểu ngõ ra | PNP open collector |
| Khoảng cách phát hiện | 12 ±2 mm |
| Vật chuẩn | Giấy trắng 30 × 30 mm |
| Vật thể nhỏ nhất | 2 × 2 mm min. (mark đen trên nền trắng) |
| Nguồn sáng | LED đỏ 680 nm |
| Nguồn cấp | 12 đến 24 VDC, ripple (p-p) 10% max. |
| Dòng tiêu thụ | 40 mA max. |
| Ngõ ra tải | 24 VDC max., 80 mA max. |
| Chế độ hoạt động | Light-ON / Dark-ON, chọn bằng đấu dây |
| Thời gian đáp ứng | 5 ms max. |
| Điều chỉnh độ nhạy | Biến trở chỉnh 1 vòng |
| Cấp bảo vệ | IP67 |
| Kiểu kết nối | Dây liền sẵn 2 m |
| Nhiệt độ làm việc | -25 đến 55°C |
| Vật liệu | Vỏ zinc die-cast, thấu kính glass |
| Trọng lượng đóng gói | Xấp xỉ 170 g |
Lưu ý lắp đặt & an toàn
- Không dùng sản phẩm cho mục đích bảo vệ an toàn con người.
- Nên lắp đúng khoảng cách phát hiện được khuyến nghị để cảm biến nhận mark ổn định.
- Với vật có bề mặt bóng hoặc kim loại, nên lắp lệch góc khoảng 5° đến 15° để hạn chế phản xạ gương.
- Không dùng ngoài dải nguồn 12 đến 24 VDC và tránh lắp ở môi trường vượt điều kiện định mức.
