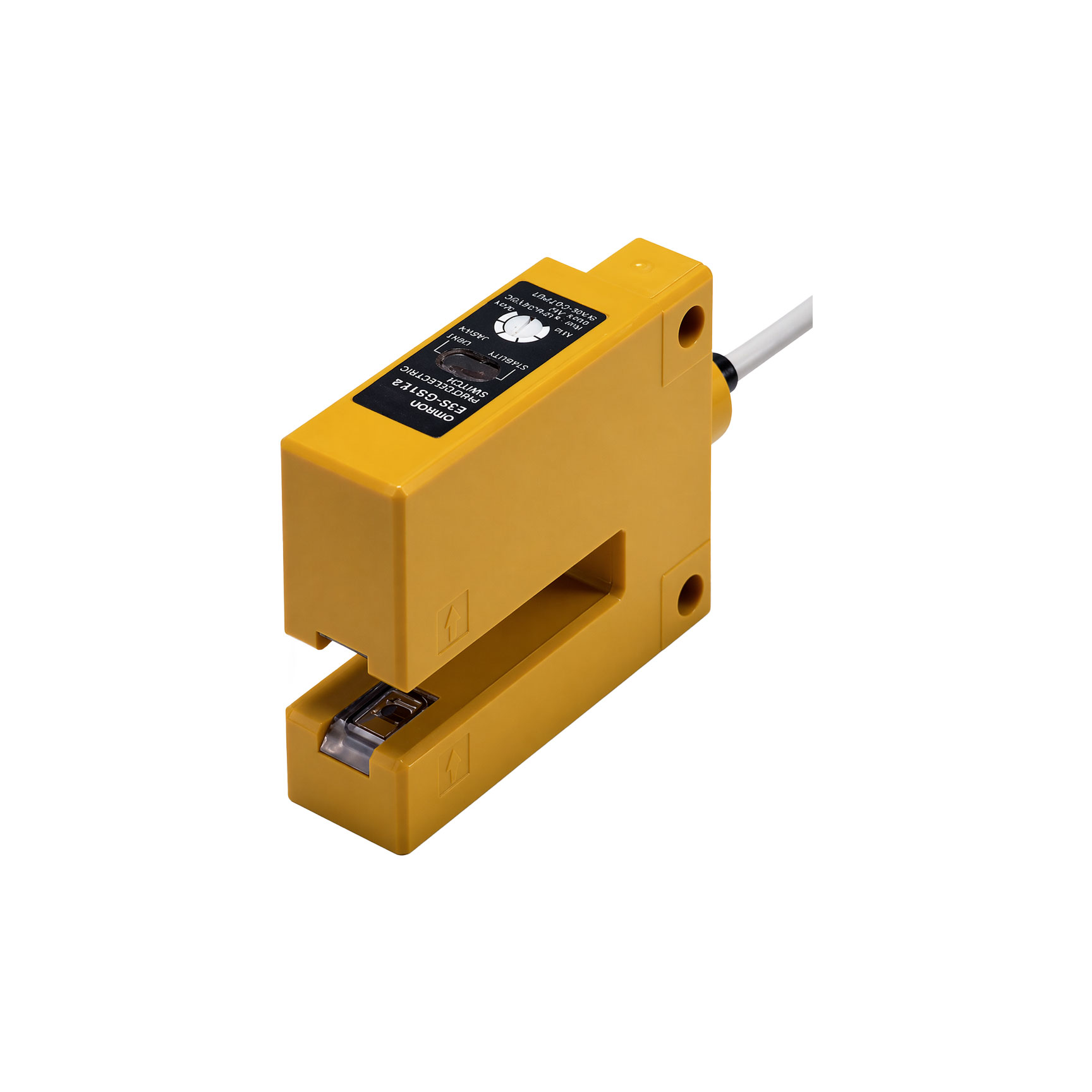

E3S-GS1E4 là cảm biến điểm/mark dạng rãnh thuộc dòng E3S-GS của OMRON. Model này phù hợp phát hiện mark, mép nhãn hoặc vị trí trên màng trong suốt, không cần canh trục quang. Bản này dùng ngõ ra NPN voltage output, thân gọn và dây sẵn 2 m nên dễ lắp vào máy đóng gói và máy dán nhãn.
Thông số kỹ thuật
| Model | E3S-GS1E4 |
|---|---|
| Loại cảm biến | Cảm biến điểm/mark dạng rãnh (Grooved-type) |
| Kiểu ngõ ra | NPN voltage output |
| Khoảng cách phát hiện | 10 mm |
| Vật chuẩn | Vật chắn đục, đường kính tối thiểu 6 mm |
| Vật thể nhỏ nhất | 2 × 3 mm min. (mark đen trên nền trong suốt) |
| Nguồn sáng | LED xanh lá 565 nm |
| Nguồn cấp | 12 đến 24 VDC, ripple (p-p) 10% max. |
| Dòng tiêu thụ | 40 mA max. |
| Ngõ ra tải | 24 VDC max., 80 mA max., dòng output 1.5 đến 4 mA |
| Chế độ hoạt động | Light-ON / Dark-ON, chọn bằng đấu dây |
| Thời gian đáp ứng | 1 ms max. |
| Điều chỉnh độ nhạy | Biến trở chỉnh 1 vòng |
| Cấp bảo vệ | IP65 |
| Kiểu kết nối | Dây liền sẵn 2 m |
| Nhiệt độ làm việc | -25 đến 55°C |
| Vật liệu | Vỏ ABS, thấu kính và cửa sổ hiển thị polycarbonate |
| Trọng lượng đóng gói | Xấp xỉ 130 g |
Lưu ý lắp đặt & an toàn
- Không dùng sản phẩm cho mục đích bảo vệ an toàn con người.
- Khi phát hiện mark trên màng trong suốt, nên đặt vật phản xạ phía dưới vị trí mark đi qua để tín hiệu ổn định hơn.
- Model này là NPN voltage output, cần đấu đúng kiểu input của bộ điều khiển để tránh nhận sai tín hiệu.
- Không dùng ngoài dải nguồn 12 đến 24 VDC và tránh lắp ở nơi có bụi, dầu hoặc nước vượt mức cho phép.
