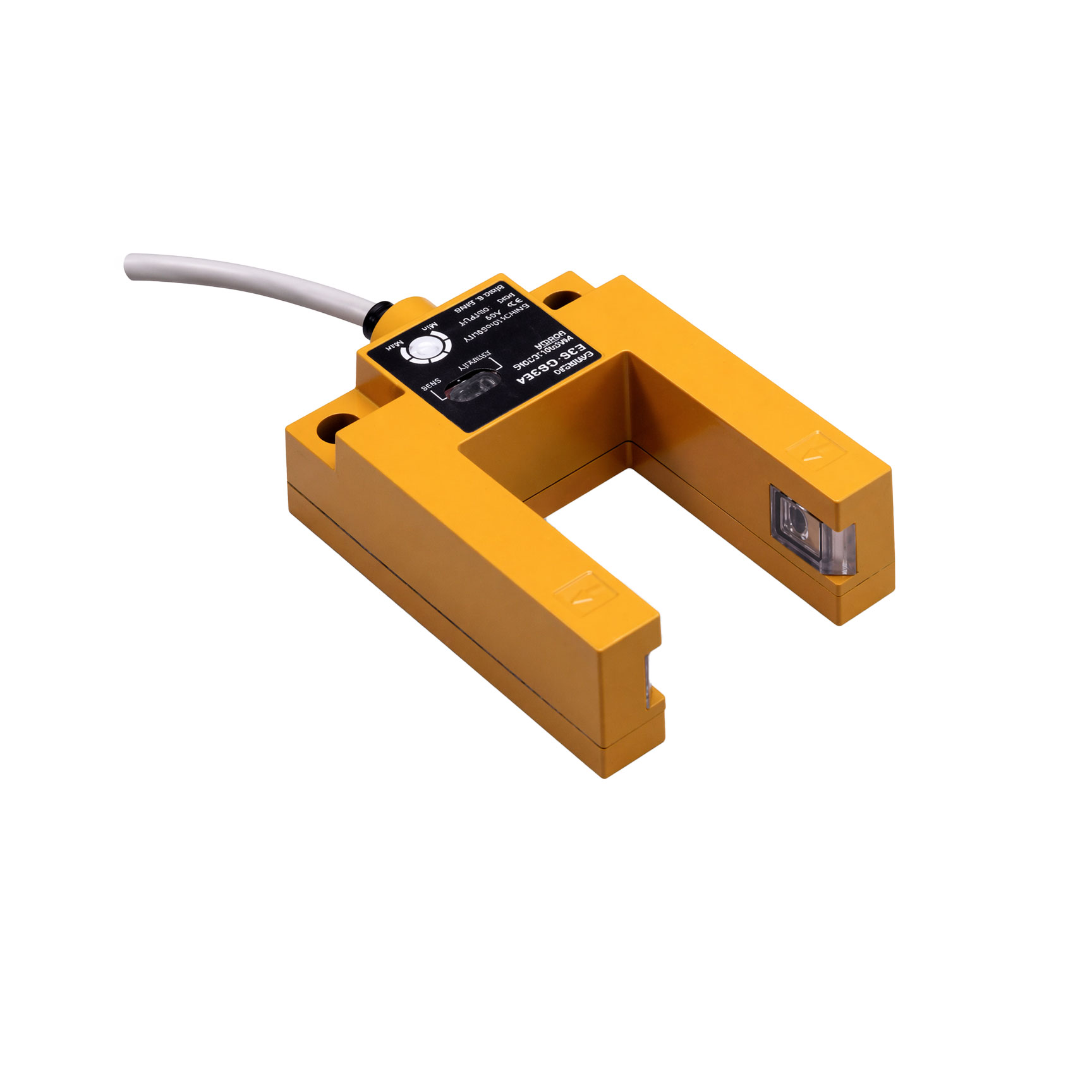

E3S-GS3E4 2M OMRON Cảm biến quang dạng rãnh 30 mm

E3S-GS3E4 2M là cảm biến quang dạng rãnh thuộc dòng E3S-GS3 của OMRON. Model này có khe phát hiện 30 mm, dùng tia hồng ngoại và không cần căn chỉnh trục quang như loại thu phát rời. Phiên bản này dùng ngõ ra NPN voltage output, phù hợp cho bài toán phát hiện vật đi qua khe hoặc nhận biết mark đen trên nền trong suốt.

Thông số kỹ thuật

Model	E3S-GS3E4 2M
Loại cảm biến	Cảm biến quang dạng rãnh (Grooved-type)
Kiểu ngõ ra	NPN voltage output
Khoảng cách phát hiện	30 mm
Vật chuẩn	Vật chắn đục, đường kính tối thiểu 6 mm
Vật phát hiện nhỏ nhất	Black mark đường kính tối thiểu 3 mm trên tấm trong suốt
Nguồn sáng	Infrared LED 940 nm
Nguồn cấp	12 đến 24 VDC ±10%, ripple (p-p) 10% max.
Thông số tải ngõ ra	Tải 24 VDC max., dòng tải 80 mA max.
Dòng tiêu thụ	40 mA max.
Thời gian đáp ứng	Operate hoặc reset: 1 ms max.
Điều chỉnh độ nhạy	One-turn adjuster
Ánh sáng môi trường	Đèn sợi đốt 3,000 lx max.; ánh sáng mặt trời 10,000 lx max.
Nhiệt độ làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-40 đến 70°C, không đóng băng, không ngưng tụ
Độ ẩm môi trường	Làm việc 35% đến 85%; lưu trữ 35% đến 95%, không ngưng tụ
Cấp bảo vệ	IP67
Kiểu kết nối	Dây liền sẵn 2 m
Vật liệu vỏ	Zinc die-cast
Vật liệu thấu kính	Polycarbonate
Cửa sổ hiển thị	Polycarbonate
Phụ kiện đi kèm	Tua vít chỉnh, sensitivity adjuster, instruction sheet
Trọng lượng đóng gói	Xấp xỉ 330 g

Lưu ý lắp đặt & an toàn

Đây là cảm biến quang dạng rãnh, ưu điểm lớn là không cần căn chỉnh trục quang giữa bộ phát và bộ thu như loại thu phát rời.
Phù hợp cho bài toán phát hiện vật đi qua khe hoặc nhận biết mark đen trên nền trong suốt.
Có thể đổi Light-ON và Dark-ON bằng cách đảo dây nâu và dây xanh theo sơ đồ đấu nối của nhà sản xuất.
Không dùng sản phẩm cho mục đích bảo vệ an toàn con người.
Không dùng ngoài dải điện áp và điều kiện môi trường định mức.
Khi lắp đặt, siết chắc cảm biến vào vị trí cố định để tránh rung làm sai lệch điểm phát hiện.
