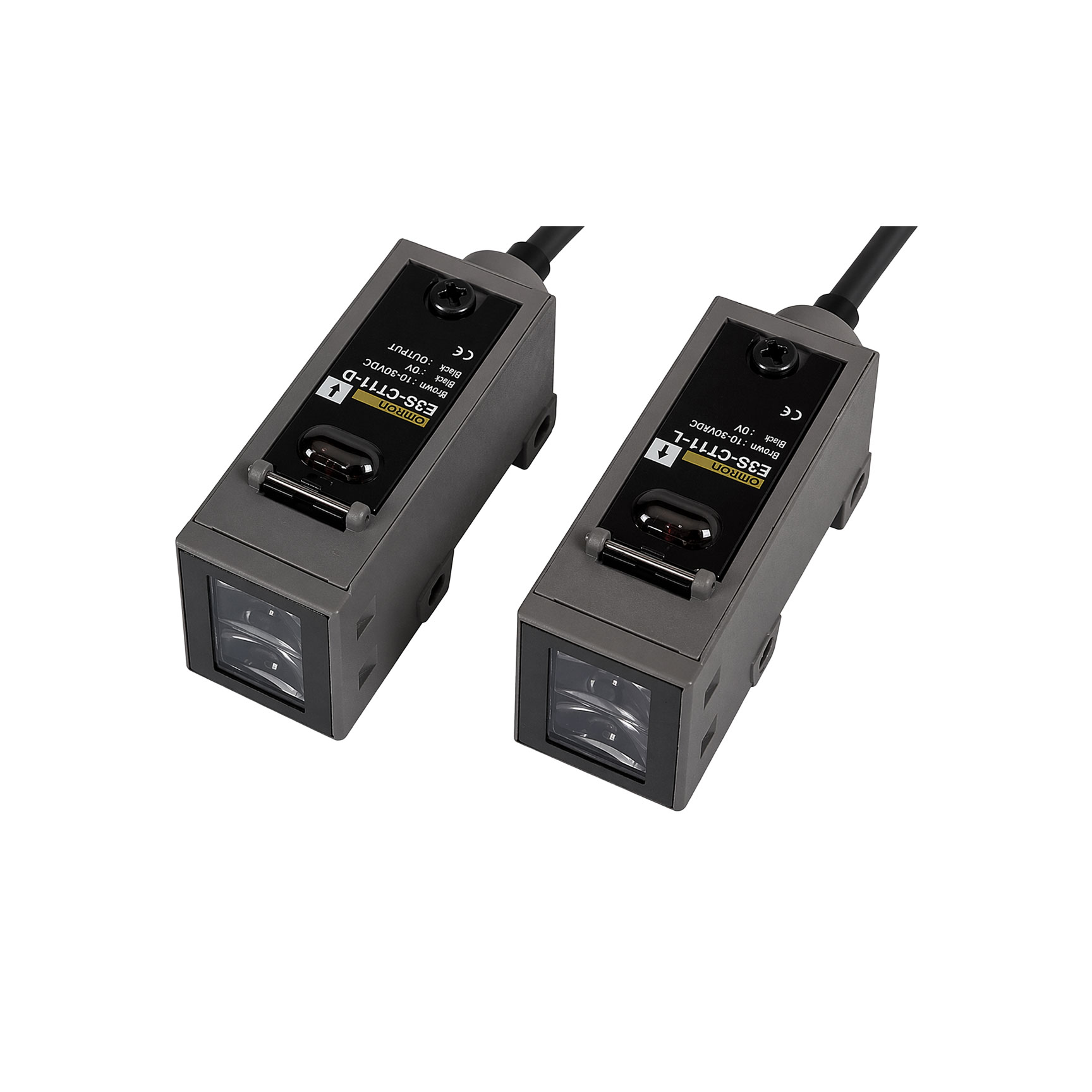

E3S-CT11-M1J 0.3M OMRON Cảm biến quang

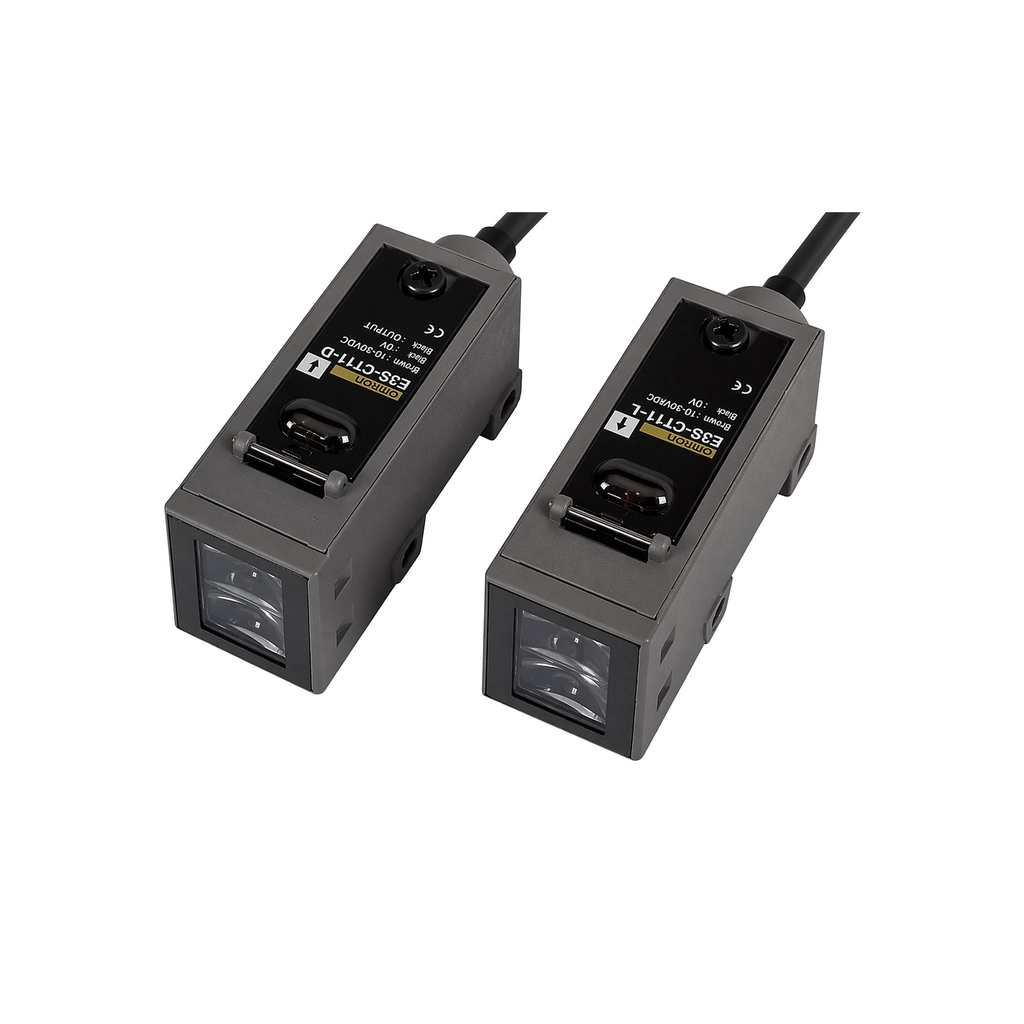

E3S-CT11-M1J 0.3M là cảm biến quang thu phát riêng dòng E3S-C của OMRON, kiểu ngang. Model này dùng bộ phát + bộ thu rời, cho khoảng cách phát hiện tới 30 m, phù hợp cho máy công nghiệp có môi trường ẩm, hơi dầu hoặc cần cảm biến thân kim loại bền chắc.

Thông số kỹ thuật

Model	E3S-CT11-M1J 0.3M
Loại cảm biến	Cảm biến quang thu phát riêng
Kiểu lắp / hướng quang	Kiểu ngang
Cấu hình	Bộ phát + bộ thu
Khoảng cách phát hiện	30 m
Vật chuẩn	Vật chắn đục, đường kính tối thiểu 15 mm
Nguồn sáng	LED hồng ngoại 850 nm
Dòng tiêu thụ	50 mA max. (Bộ phát 25 mA max.; bộ thu 25 mA max.)
Thời gian đáp ứng	1 ms max.
Điều chỉnh độ nhạy	Biến trở chỉnh 1 vòng
Kiểu kết nối	Đầu nối M12 đúc sẵn 0.3 m
Ghi chú model	Mã set gồm cả bộ phát và bộ thu
Trọng lượng	Xấp xỉ 280 g
Nguồn cấp	10 đến 30 VDC, ripple (p-p) 10% max.
Kiểu ngõ ra	Open collector, chọn được NPN hoặc PNP bằng công tắc
Chế độ hoạt động	Light-ON / Dark-ON selectable
Tải ngõ ra	30 VDC max., 100 mA max.
Ánh sáng môi trường	Đèn sợi đốt 5,000 lx max.; ánh sáng mặt trời 10,000 lx max.
Nhiệt độ làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-40 đến 70°C, không đóng băng, không ngưng tụ
Độ ẩm môi trường	Làm việc 35% đến 85%; lưu trữ 35% đến 95%, không ngưng tụ
Cấp bảo vệ	IEC 60529 IP67; NEMA 6P (indoor only)
Vật liệu vỏ	Kim loại đúc zinc die-cast
Phụ kiện đi kèm	Giá đỡ lắp đặt, vít, tua vít chỉnh và hướng dẫn sử dụng

Lưu ý lắp đặt & an toàn

Đây là model thu phát riêng dạng bộ phát và bộ thu rời, cần canh đúng trục quang để đạt khoảng cách 30 m.
Model dùng công tắc chọn NPN/PNP và Light-ON/Dark-ON ngay trên thân bộ thu.
Không dùng sản phẩm để bảo vệ an toàn con người.
Không bẻ cong cáp với bán kính nhỏ hơn 25 mm. Khi lắp bằng vít M4, mô-men siết tối đa 1.18 N·m.
Nếu làm việc trong môi trường có dầu khác với dầu thử nghiệm của hãng, nên đối chiếu thêm độ nhớt động học và pH trước khi dùng.
