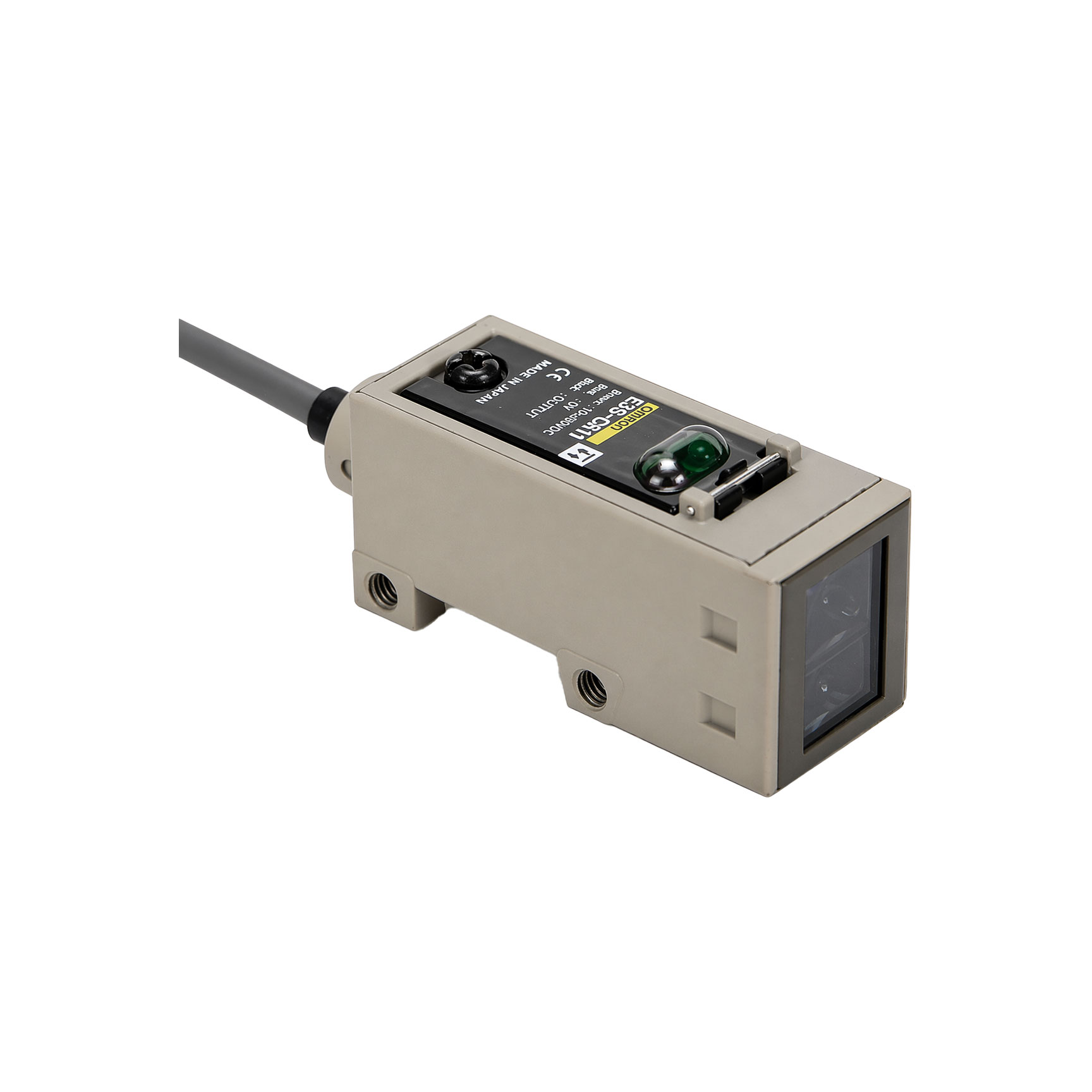

E3S-CR11 2M là cảm biến quang phản xạ gương dòng E3S-C của OMRON, kiểu ngang. Model này dùng gương phản xạ E39-R1, khoảng cách phát hiện tới 3 m, phù hợp cho máy công nghiệp có hơi dầu, nước và cần thân kim loại chắc chắn.
Thông số kỹ thuật
| Model | E3S-CR11 2M |
|---|---|
| Loại cảm biến | Cảm biến quang phản xạ gương |
| Kiểu lắp / hướng quang | Kiểu ngang |
| Khoảng cách phát hiện | 3 m khi dùng reflector E39-R1 |
| Vật chuẩn | Vật chắn đục, đường kính tối thiểu 75 mm |
| Nguồn sáng | LED đỏ 660 nm |
| Dòng tiêu thụ | 40 mA max. |
| Thời gian đáp ứng | 2 ms max. |
| Điều chỉnh độ nhạy | Biến trở chỉnh 2 vòng liên tục có chỉ thị |
| Kiểu kết nối | Dây liền sẵn 2 m |
| Reflector đi kèm | E39-R1 |
| Trọng lượng | Xấp xỉ 170 g |
| Nguồn cấp | 10 đến 30 VDC, ripple (p-p) 10% max. |
| Kiểu ngõ ra | Open collector, chọn được NPN hoặc PNP bằng công tắc |
| Chế độ hoạt động | Light-ON / Dark-ON selectable |
| Tải ngõ ra | 30 VDC max., 100 mA max. |
| Ánh sáng môi trường | Đèn sợi đốt 5,000 lx max.; ánh sáng mặt trời 10,000 lx max. |
| Nhiệt độ làm việc | -25 đến 55°C |
| Nhiệt độ lưu trữ | -40 đến 70°C, không đóng băng, không ngưng tụ |
| Độ ẩm môi trường | Làm việc 35% đến 85%; lưu trữ 35% đến 95%, không ngưng tụ |
| Cấp bảo vệ | IEC 60529 IP67; NEMA 6P (indoor only) |
| Vật liệu vỏ | Kim loại đúc zinc die-cast |
| Phụ kiện đi kèm | Giá đỡ lắp đặt, vít, tua vít chỉnh và hướng dẫn sử dụng |
Lưu ý lắp đặt & an toàn
- Model phản xạ gương này dùng reflector E39-R1 để đạt khoảng cách 3 m theo công bố.
- Có công tắc chọn NPN/PNP và Light-ON/Dark-ON ngay trên thân cảm biến.
- Không dùng sản phẩm để bảo vệ an toàn con người.
- Không gõ bằng búa khi lắp để tránh ảnh hưởng độ kín nước. Vít nắp panel thao tác nên siết trong khoảng 0.34 đến 0.54 N·m.
- Nếu dùng reflector khác, cần đối chiếu lại khoảng cách phát hiện thực tế.
