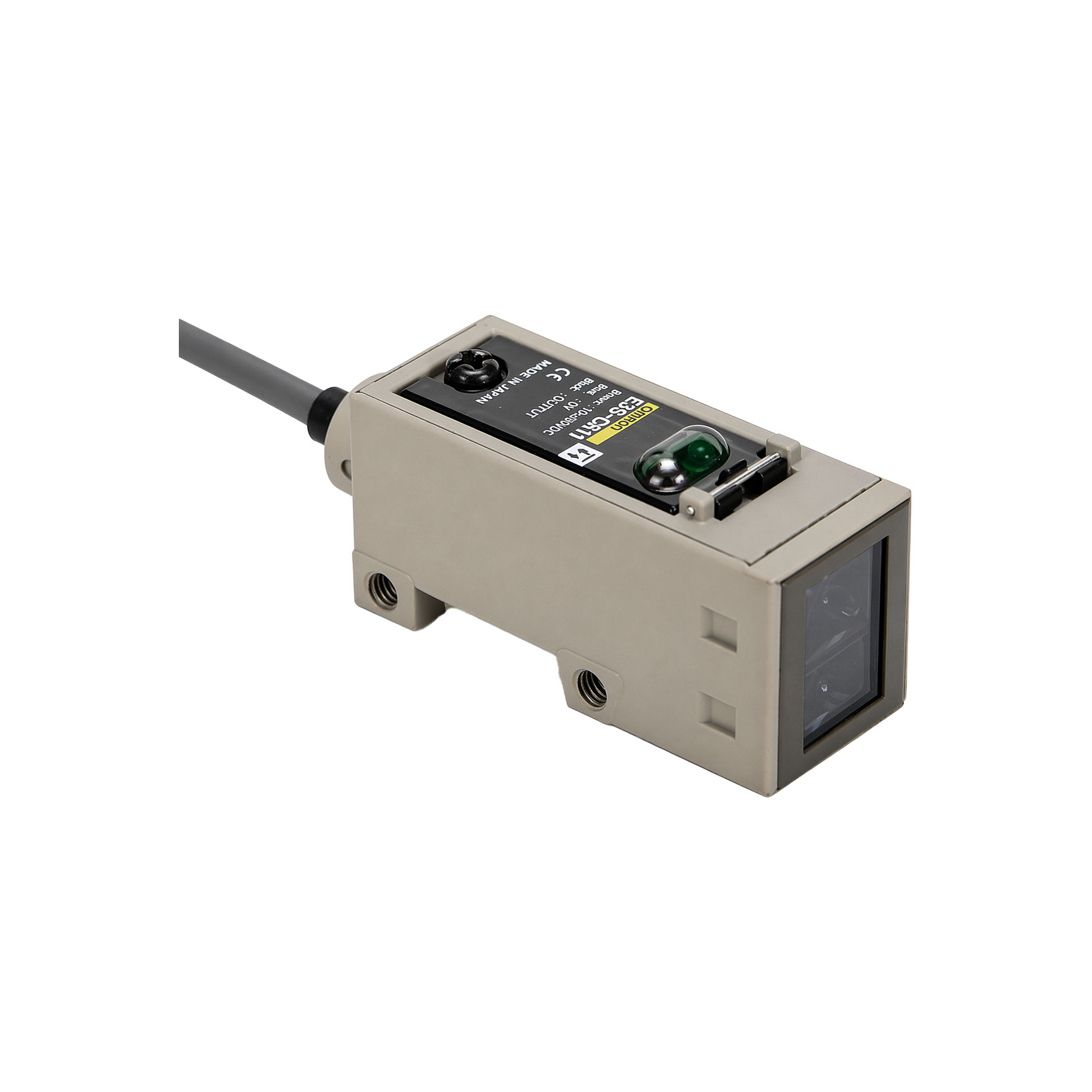

E3S-CR11-M1J 0.3M OMRON Cảm biến quang

E3S-CR11-M1J 0.3M là cảm biến quang phản xạ gương dòng E3S-C của OMRON, kiểu ngang. Model này dùng gương phản xạ E39-R1, khoảng cách phát hiện tới 3 m, phù hợp cho máy công nghiệp có hơi dầu, nước và cần thân kim loại chắc chắn.

Thông số kỹ thuật

Model	E3S-CR11-M1J 0.3M
Loại cảm biến	Cảm biến quang phản xạ gương
Kiểu lắp / hướng quang	Kiểu ngang
Khoảng cách phát hiện	3 m khi dùng reflector E39-R1
Vật chuẩn	Vật chắn đục, đường kính tối thiểu 75 mm
Nguồn sáng	LED đỏ 660 nm
Dòng tiêu thụ	40 mA max.
Thời gian đáp ứng	2 ms max.
Điều chỉnh độ nhạy	Biến trở chỉnh 2 vòng liên tục có chỉ thị
Kiểu kết nối	Đầu nối M12 đúc sẵn 0.3 m
Reflector đi kèm	E39-R1
Trọng lượng	Xấp xỉ 170 g
Nguồn cấp	10 đến 30 VDC, ripple (p-p) 10% max.
Kiểu ngõ ra	Open collector, chọn được NPN hoặc PNP bằng công tắc
Chế độ hoạt động	Light-ON / Dark-ON selectable
Tải ngõ ra	30 VDC max., 100 mA max.
Ánh sáng môi trường	Đèn sợi đốt 5,000 lx max.; ánh sáng mặt trời 10,000 lx max.
Nhiệt độ làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-40 đến 70°C, không đóng băng, không ngưng tụ
Độ ẩm môi trường	Làm việc 35% đến 85%; lưu trữ 35% đến 95%, không ngưng tụ
Cấp bảo vệ	IEC 60529 IP67; NEMA 6P (indoor only)
Vật liệu vỏ	Kim loại đúc zinc die-cast
Phụ kiện đi kèm	Giá đỡ lắp đặt, vít, tua vít chỉnh và hướng dẫn sử dụng

Lưu ý lắp đặt & an toàn

Model phản xạ gương này dùng reflector E39-R1 để đạt khoảng cách 3 m theo công bố.
Có công tắc chọn NPN/PNP và Light-ON/Dark-ON ngay trên thân cảm biến.
Không dùng sản phẩm để bảo vệ an toàn con người.
Không gõ bằng búa khi lắp để tránh ảnh hưởng độ kín nước. Vít nắp panel thao tác nên siết trong khoảng 0.34 đến 0.54 N·m.
Nếu dùng reflector khác, cần đối chiếu lại khoảng cách phát hiện thực tế.
