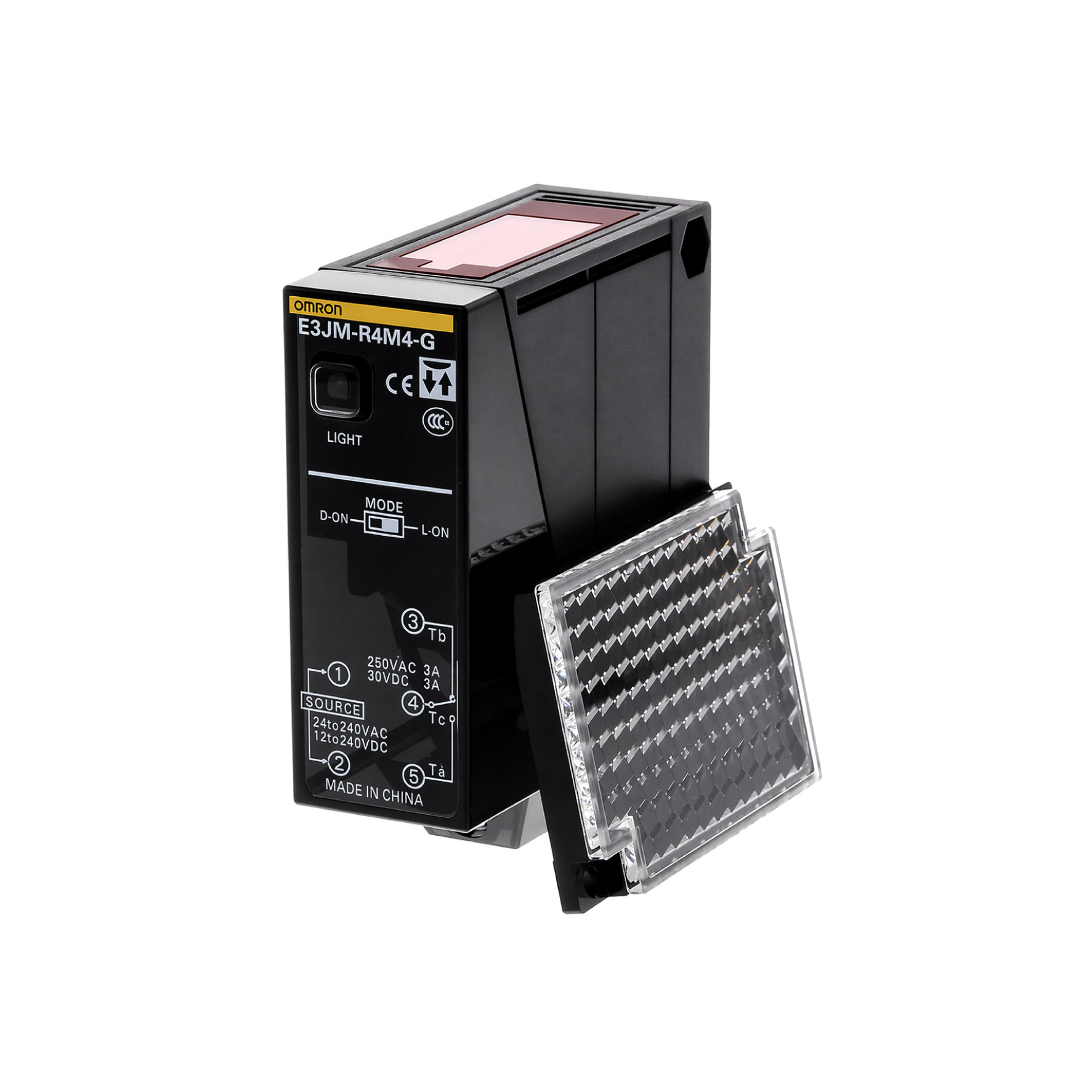

E3JM-R4M4 OMRON Cảm biến quang

E3JM-R4M4 là cảm biến quang phản xạ gương OMRON, khoảng cách phát hiện 4 m khi dùng E39-R1, ngõ ra relay, đấu nối terminal block, dùng nguồn AC/DC dải rộng và đầu ren PF1/2. Model này phù hợp cho các ứng dụng cần lắp gọn, căn chỉnh nhanh và làm việc ổn định trong môi trường công nghiệp.

Thông số kỹ thuật

Hãng	OMRON
Model	E3JM-R4M4
Kiểu cảm biến	Phản xạ gương có M.S.R.
Khoảng cách phát hiện	4 m khi dùng reflector E39-R1
Vật chuẩn tham chiếu	Vật cản đục, đường kính tối thiểu 75 mm
Phản xạ gương	Reflector E39-R1 đi kèm model
Nguồn sáng	LED đỏ 660 nm
Nguồn cấp	100 đến 240 VAC ±10%, 50/60 Hz; 24 đến 240 VDC ±10%, ripple (p-p) 10% max.
Công suất tiêu thụ	2 W max.
Ngõ ra điều khiển	Relay SPDT, 250 VAC 3 A max. (cosφ = 1), 5 VDC 10 mA min.
Chế độ hoạt động	Chọn được Light-ON / Dark-ON
Timer	Không
Kiểu đấu nối	Terminal block
Kiểu ren conduit	PF1/2
Phiên bản	Bản tiêu chuẩn
Thời gian đáp ứng	30 ms max.
Điện trở cách điện	20 MΩ min. tại 500 VDC
Độ bền điện môi	2,000 VAC, 50/60 Hz trong 1 phút
Độ bền rung	10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ mỗi trục X, Y, Z
Độ bền sốc	Phá hủy 500 m/s²; sai hỏng 100 m/s²; 3 lần mỗi trục X, Y, Z
Nhiệt độ môi trường	Làm việc -25 đến 55°C; lưu trữ -30 đến 70°C
Độ ẩm môi trường	Vận hành 45 đến 85%; lưu trữ 35 đến 95%, không ngưng tụ
Cấp bảo vệ	IP66
Trọng lượng đóng gói	Xấp xỉ 160 g

Lưu ý lắp đặt & an toàn

Model phản xạ gương này làm việc với reflector E39-R1 và reflector được cung cấp kèm theo model.
Chức năng M.S.R. giúp giảm ảnh hưởng của vật bóng gương trong một số ứng dụng thực tế.
Khi lắp đặt cần chỉnh đúng trục quang giữa cảm biến và reflector để đạt khoảng cách 4 m ổn định.
Không dùng cảm biến này cho mục đích safety bảo vệ con người.
Model này dùng đầu ren PF1/2, phù hợp cho nhiều ứng dụng máy công nghiệp phổ biến.
