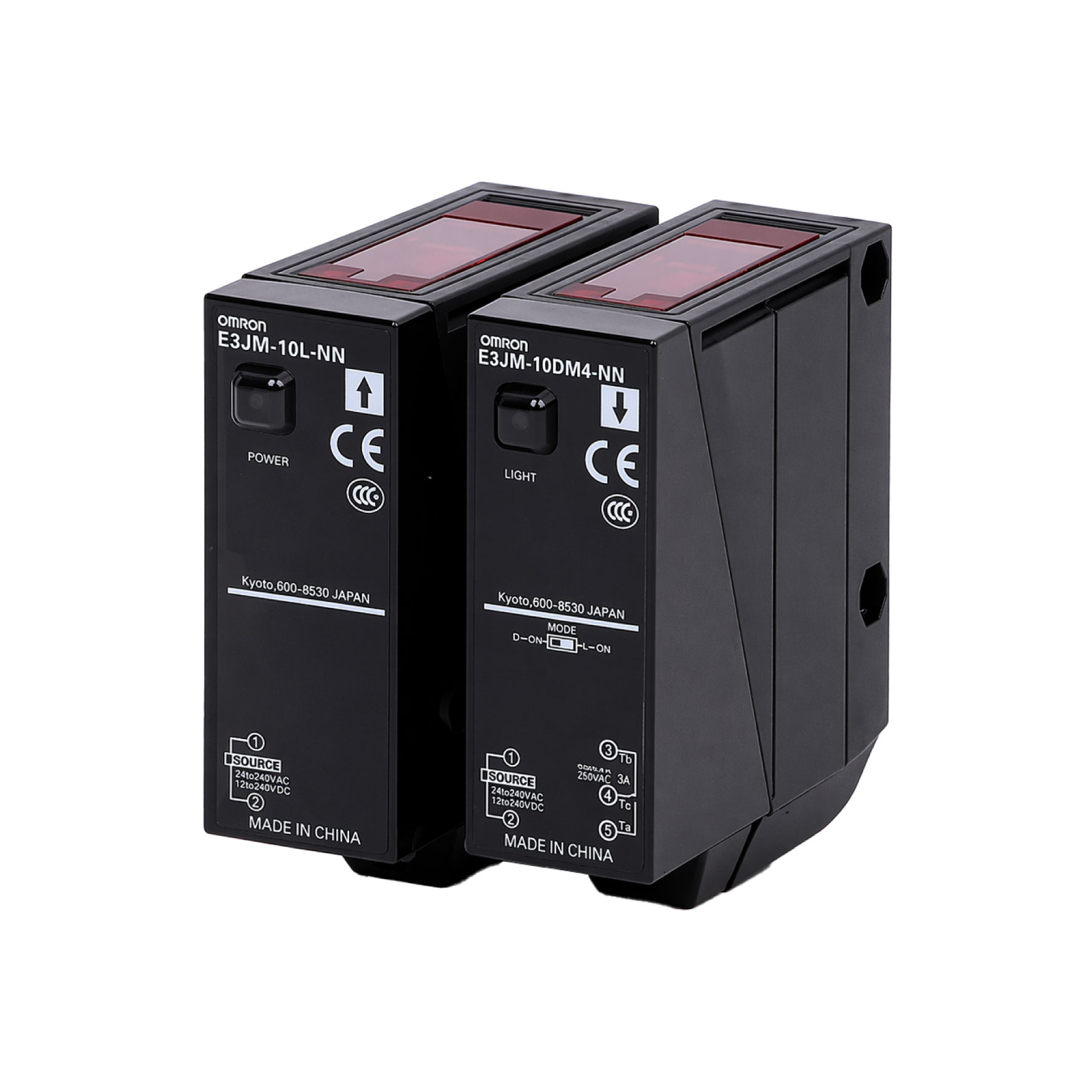

E3JM-10M4-NN OMRON Cảm biến quang

E3JM-10M4-NN là cảm biến quang thu phát riêng của OMRON, khoảng cách phát hiện 10 m, ngõ ra relay, đấu nối terminal block, dùng nguồn AC/DC dải rộng và đầu ren PF1/2. Model này phù hợp cho các vị trí cần phát hiện vật chắn tia ổn định trong máy và tủ điện công nghiệp.

Thông số kỹ thuật

Hãng	OMRON
Model	E3JM-10M4-NN
Kiểu cảm biến	Thu phát riêng
Khoảng cách phát hiện	10 m
Vật chuẩn tham chiếu	Vật cản đục, đường kính tối thiểu 14.8 mm
Nguồn sáng	LED hồng ngoại 950 nm
Nguồn cấp	100 đến 240 VAC ±10%, 50/60 Hz; 24 đến 240 VDC ±10%, ripple (p-p) 10% max.
Công suất tiêu thụ	3 W max. (Bộ phát 1 W max., bộ thu 2 W max.)
Ngõ ra điều khiển	Relay SPDT, 250 VAC 3 A max. (cosφ = 1), 5 VDC 10 mA min.
Chế độ hoạt động	Chọn được Light-ON / Dark-ON
Timer	Không
Kiểu đấu nối	Terminal block
Kiểu ren conduit	PF1/2
Phiên bản	Bản tiêu chuẩn
Thời gian đáp ứng	30 ms max.
Điện trở cách điện	20 MΩ min. tại 500 VDC
Độ bền điện môi	2,000 VAC, 50/60 Hz trong 1 phút
Độ bền rung	10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ mỗi trục X, Y, Z
Độ bền sốc	Phá hủy 500 m/s²; sai hỏng 100 m/s²; 3 lần mỗi trục X, Y, Z
Nhiệt độ môi trường	Làm việc -25 đến 55°C; lưu trữ -30 đến 70°C
Độ ẩm môi trường	Vận hành 45 đến 85%; lưu trữ 35 đến 95%, không ngưng tụ
Cấp bảo vệ	IP66
Trọng lượng đóng gói	Xấp xỉ 270 g

Lưu ý lắp đặt & an toàn

Đây là model thu phát riêng, bán theo bộ gồm đầu phát và đầu thu.
Cần căn đúng trục giữa đầu phát và đầu thu để đạt khoảng cách phát hiện ổn định.
Nếu cần thu hẹp vùng phát hiện, có thể đặt thêm slit E39-S39 theo đúng hướng dẫn của hãng.
Không dùng cảm biến này cho mục đích safety bảo vệ con người.
Model này dùng đầu ren PF1/2, phù hợp cho nhiều ứng dụng máy công nghiệp phổ biến.
