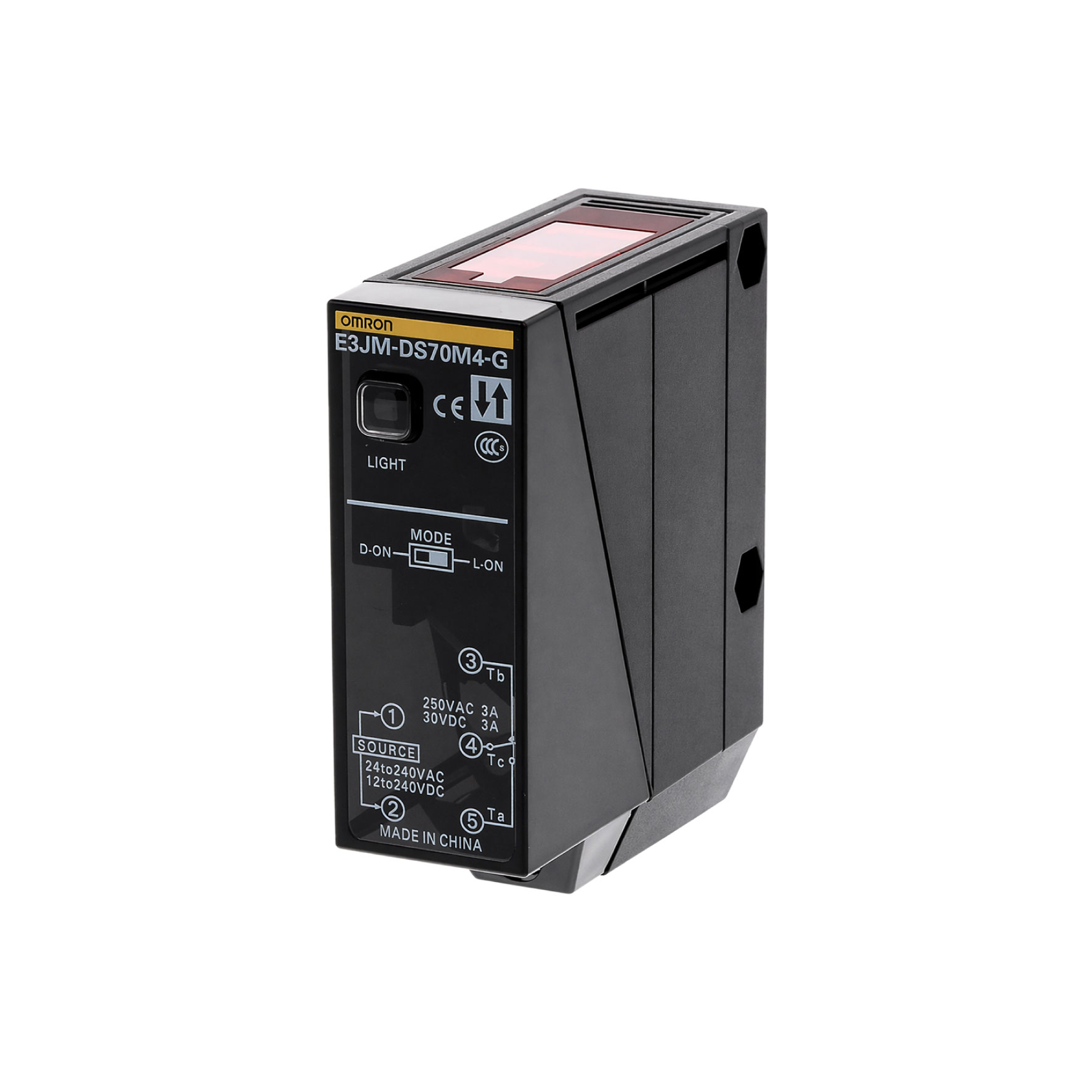

E3JM-DS70M4T-G OMRON Cảm biến quang

E3JM-DS70M4T-G là cảm biến quang khuếch tán của OMRON, khoảng cách phát hiện 700 mm, ngõ ra relay, đấu nối terminal block và tích hợp timer, dùng nguồn AC/DC dải rộng và đầu ren PG13.5. Model này phù hợp cho các vị trí cần phát hiện vật ở cự ly gần mà không cần gương phản xạ.

Thông số kỹ thuật

Hãng	OMRON
Model	E3JM-DS70M4T-G
Kiểu cảm biến	Khuếch tán
Khoảng cách phát hiện	700 mm với giấy trắng 200 x 200 mm
Vật chuẩn tham chiếu	Giấy trắng 200 x 200 mm
Độ chênh hành trình	20% max.
Nguồn sáng	LED hồng ngoại 940 nm
Nguồn cấp	100 đến 240 VAC ±10%, 50/60 Hz; 24 đến 240 VDC ±10%, ripple (p-p) 10% max.
Công suất tiêu thụ	2 W max.
Ngõ ra điều khiển	Relay SPDT, 250 VAC 3 A max. (cosφ = 1), 5 VDC 10 mA min.
Chế độ hoạt động	Chọn được Light-ON / Dark-ON
Timer	Có, chọn ON-delay / OFF-delay / One-shot; dải chỉnh 0.1 đến 5 s
Kiểu đấu nối	Terminal block
Kiểu ren conduit	PG13.5
Phiên bản	Bản PG13.5
Thời gian đáp ứng	30 ms max.
Điện trở cách điện	20 MΩ min. tại 500 VDC
Độ bền điện môi	2,000 VAC, 50/60 Hz trong 1 phút
Độ bền rung	10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ mỗi trục X, Y, Z
Độ bền sốc	Phá hủy 500 m/s²; sai hỏng 100 m/s²; 3 lần mỗi trục X, Y, Z
Nhiệt độ môi trường	Làm việc -25 đến 55°C; lưu trữ -30 đến 70°C
Độ ẩm môi trường	Vận hành 45 đến 85%; lưu trữ 35 đến 95%, không ngưng tụ
Cấp bảo vệ	IP66
Trọng lượng đóng gói	Xấp xỉ 160 g

Lưu ý lắp đặt & an toàn

Model khuếch tán này không cần gương phản xạ, phù hợp cho bài toán phát hiện vật ở cự ly gần.
Khoảng cách 700 mm được xác định với mẫu giấy trắng 200 x 200 mm; vật thể thực tế có màu sắc và bề mặt khác nhau có thể cho khoảng cách khác.
Nên chỉnh độ nhạy phù hợp với màu sản phẩm và nền phía sau để cảm biến làm việc ổn định.
Không dùng cảm biến này cho mục đích safety bảo vệ con người.
Model có timer, có thể chọn ON-delay, OFF-delay hoặc One-shot với thời gian chỉnh từ 0.1 đến 5 s.
Model này dùng đầu ren PG13.5, phù hợp khi hệ thống đã chuẩn hóa theo kiểu ren này.
