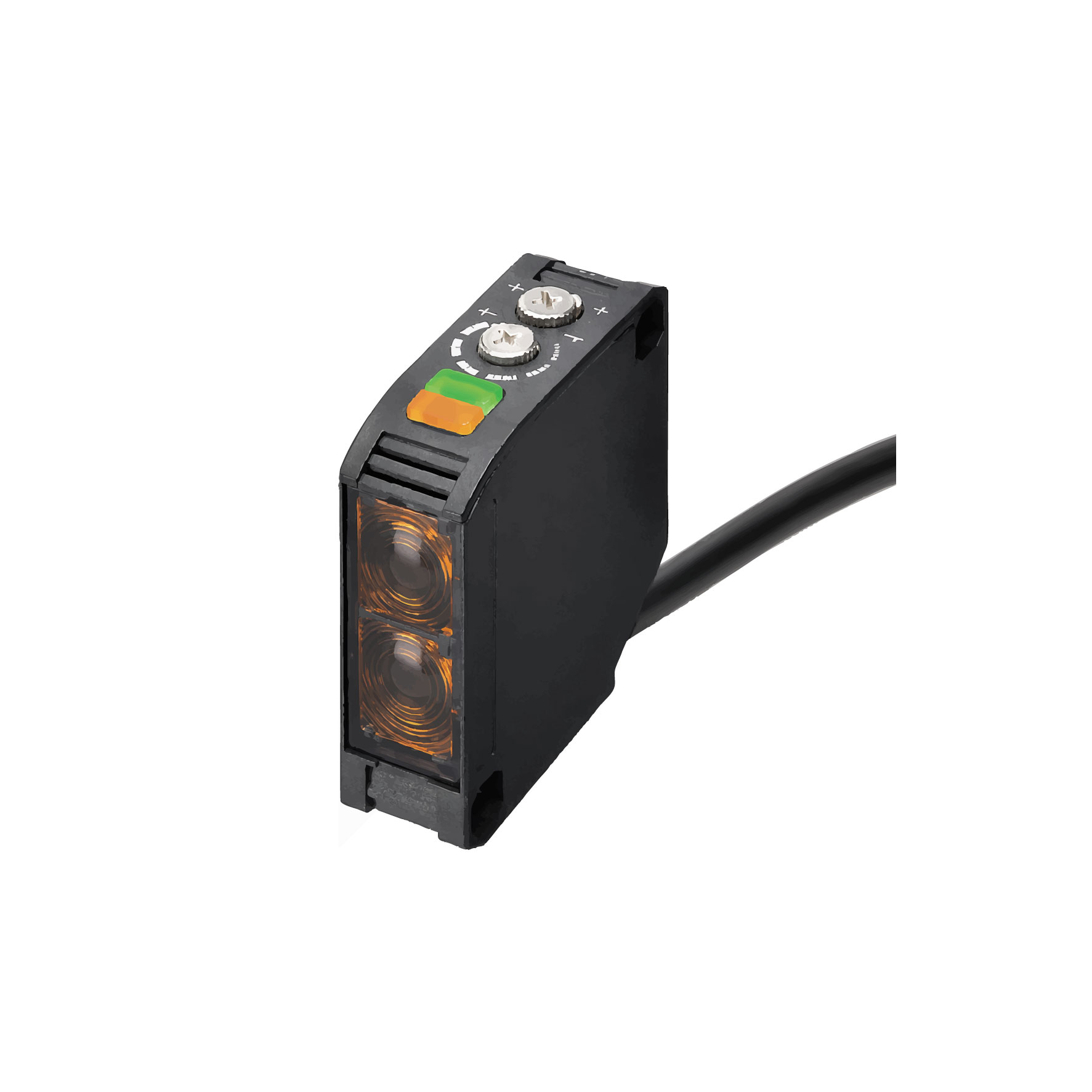

E3JK-DP12 2M là cảm biến quang OMRON dòng E3JK (NEW), kiểu khuếch tán, phù hợp cho các bài toán phát hiện vật thể ở cự ly gần đến trung bình.
Model này dùng nguồn DC, ngõ ra transistor PNP, dây sẵn 2 m và nguồn sáng LED đỏ 624 nm. Đây là lựa chọn gọn cho băng tải, cơ cấu chặn sản phẩm và các điểm kiểm tra có hoặc không.
Thông số kỹ thuật
| Model | E3JK-DP12 2M |
|---|---|
| Kiểu cảm biến | Khuếch tán |
| Kiểu nguồn | Nguồn DC |
| Nguồn cấp | 10 đến 30 VDC, độ gợn (p-p) 10% max. |
| Khoảng cách phát hiện | 300 mm (giấy trắng 100 × 100 mm) |
| Nguồn sáng | LED đỏ 624 nm |
| Sai khác hành trình | 20% max. của khoảng cách phát hiện |
| Kiểu ngõ ra | Ngõ ra transistor PNP |
| Thông số ngõ ra | Điện áp tải 30 V max.; dòng tải 100 mA max.; điện áp dư 3 V max. |
| Công suất / dòng tiêu thụ | 30 mA max. |
| Thời gian đáp ứng | 1 ms max. |
| Chế độ hoạt động | Chọn chế độ tác động khi có sáng hoặc khi mất sáng |
| Điều chỉnh độ nhạy | Biến trở 1 vòng |
| Mạch bảo vệ | Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, ngược cực ngõ ra, chống ảnh hưởng lẫn nhau |
| Kiểu kết nối | Dây sẵn 2 m |
| Phụ kiện đi kèm | Không kèm |
| Ánh sáng môi trường cho phép | Đèn sợi đốt 3,000 lx max.; ánh sáng mặt trời 11,000 lx max. |
| Nhiệt độ môi trường làm việc | -25 đến 55°C, không đóng băng, không ngưng tụ |
| Nhiệt độ lưu trữ | -40 đến 70°C, không đóng băng, không ngưng tụ |
| Độ ẩm môi trường | 35 đến 85% RH khi làm việc; 35 đến 95% RH khi lưu trữ |
| Điện trở cách điện | 20 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,500 VAC 50/60 Hz trong 1 phút |
| Độ bền rung | 10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục |
| Độ bền sốc | Phá hủy: 500 m/s², 3 lần theo mỗi trục; sai số: 500 m/s², 3 lần theo mỗi trục |
| Cấp bảo vệ | IP64 |
| Khối lượng đóng gói | Xấp xỉ 160 g |
| Vật liệu vỏ | ABS |
| Vật liệu lens / cửa sổ hiển thị | Nhựa methacrylic |
| Vật liệu adjuster | POM |
| Vật liệu cáp | PVC |
| Bán kính uốn cáp | R18 |
Lưu ý lắp đặt & an toàn
- Dùng đúng dải nguồn 10 đến 30 VDC. Cần kiểm tra đúng kiểu input NPN hoặc PNP của PLC trước khi thay thế.
- Không dùng cảm biến này cho mục đích bảo vệ an toàn con người hoặc mạch safety.
