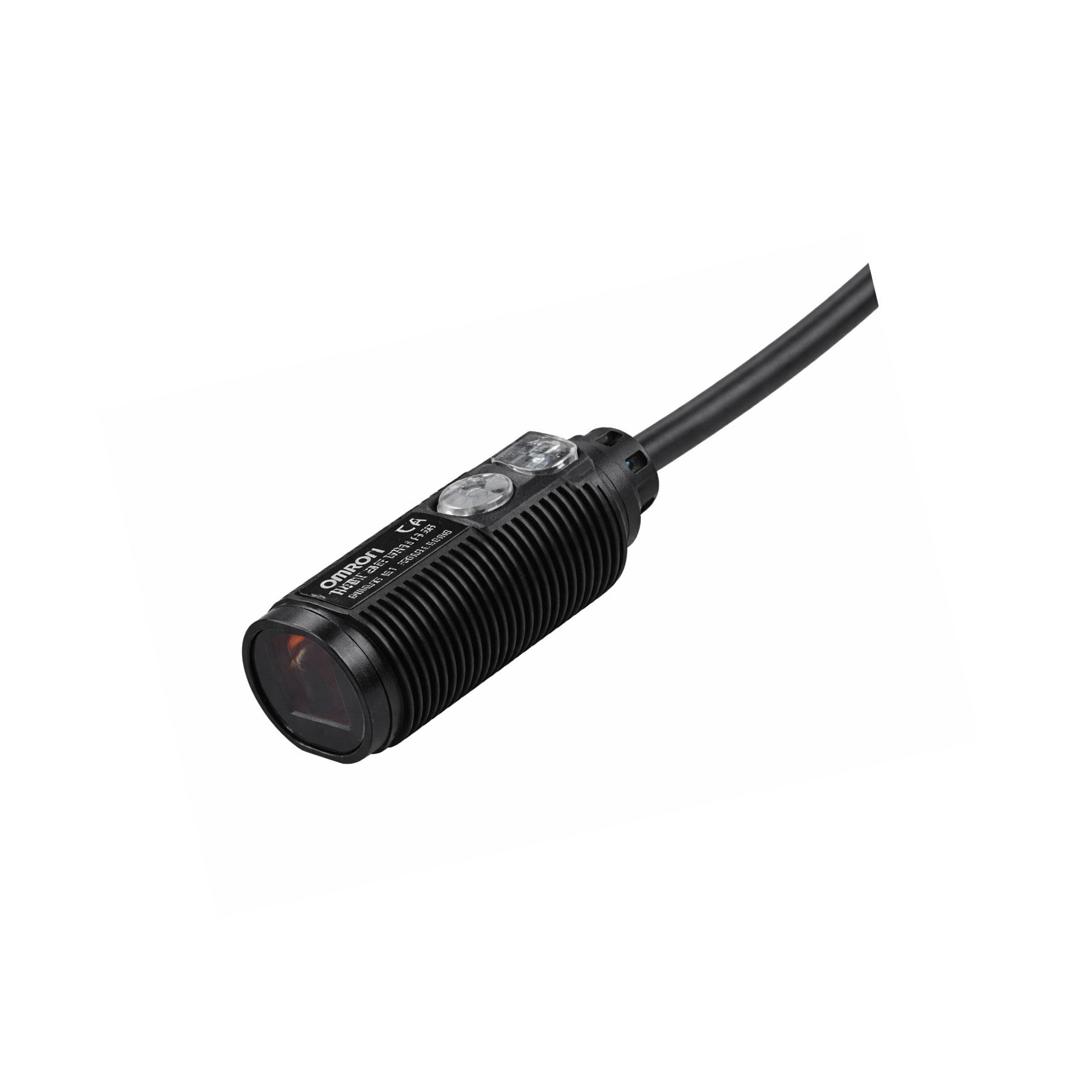

E3FA-VN11 2M OMRON Cảm biến quang

Dải phát hiện 10 đến 50 mm (kính t = 1.0 mm, 150 × 150 mm), phù hợp cho vật trong suốt mỏng hoặc vị trí cần khống chế khoảng phát hiện hẹp.

Điểm sáng tham chiếu 10 × 10 mm tại 50 mm, hỗ trợ kiểm tra ở cự ly rất gần.

Ngõ ra NPN open collector và nguồn sáng LED đỏ (624 nm), dễ ghép tủ điều khiển 24 VDC.

Dòng này phù hợp cho vị trí lắp hẹp, cơ cấu gá nhỏ hoặc bài toán có nền phía sau gần vùng phát hiện.

Thông số kỹ thuật

Series	E3FA
Model	E3FA-VN11 2M
Kiểu cảm biến	Giới hạn khoảng cách
Kiểu thân	Thẳng
Kiểu kết nối	Dây sẵn 2 m
Kiểu ngõ ra	NPN open collector
Khoảng cách phát hiện	10 đến 50 mm (kính t = 1.0 mm, 150 × 150 mm)
Nguồn cấp	10 đến 30 VDC ±10%, ripple 10% p-p max.
Vật chuẩn tham chiếu	Kính t = 1.0 mm, 150 × 150 mm
Điểm sáng tham chiếu	10 × 10 mm tại 50 mm
Dòng tiêu thụ	25 mA max.
Nguồn sáng	LED đỏ (624 nm)
Thông số tải ngõ ra	Tải 100 mA max.; nguồn tải 30 VDC max.; điện áp dư 3 V max.
Chế độ hoạt động	Light-ON / Dark-ON selectable bằng wiring
Mạch bảo vệ	Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra
Thời gian đáp ứng	0.5 ms max.
Điều chỉnh độ nhạy	Cố định
Ánh sáng môi trường	Đèn sợi đốt 3,000 lx max.; ánh sáng mặt trời 10,000 lx max.
Nhiệt độ môi trường làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-40 đến 70°C
Độ ẩm môi trường	35 đến 85% RH khi làm việc; 35 đến 95% RH khi lưu trữ, không ngưng tụ
Điện trở cách điện	20 MΩ min. tại 500 VDC
Độ bền điện môi	1,000 VAC trong 1 phút
Độ bền rung	10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục
Độ bền sốc	500 m/s², 3 lần theo mỗi trục
Cấp bảo vệ	IEC IP67 / DIN 40050-9 IP69K
Vật liệu vỏ	ABS
Vật liệu đai ốc	POM
Vật liệu lens / display	PMMA
Vật liệu adjuster	POM

Không dùng cảm biến này cho chức năng bảo vệ an toàn con người hoặc mạch safety.
Chỉ cấp nguồn DC đúng dải điện áp cho phép. Không cấp nguồn AC cho cảm biến.
Lắp bằng ren M18 và gá cơ khí chắc chắn để giữ độ ổn định khi máy rung hoặc chạy tốc độ cao.
Bản dây sẵn 2 m nên đi dây gọn, tránh kéo căng hoặc bẻ gập mạnh sát thân cảm biến.
