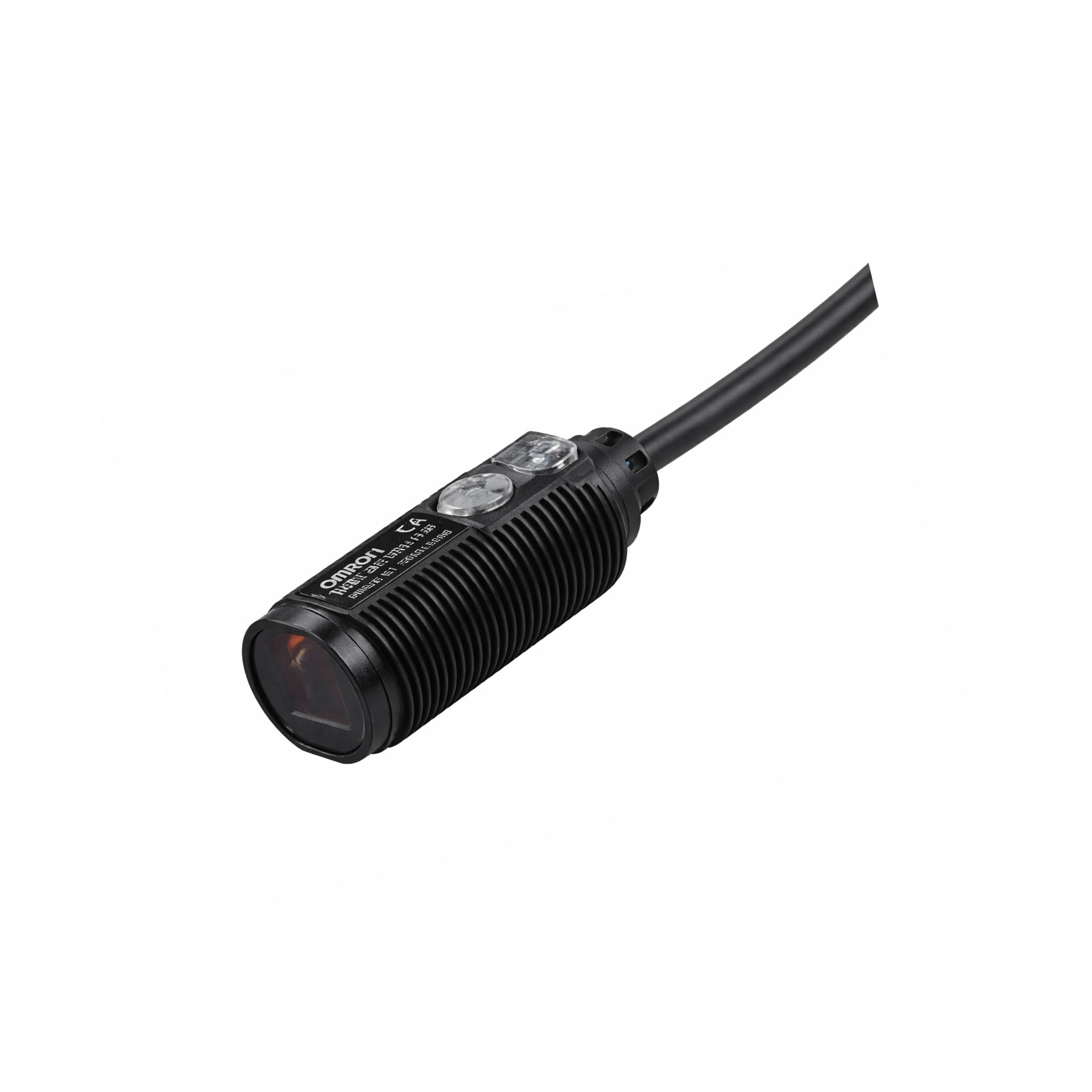

E3FA-BP11 2M OMRON Cảm biến quang

E3FA-BP11 2M là cảm biến quang M18 chuyên phát hiện vật trong suốt, phù hợp cho chai, lọ, khay nhựa hoặc các vật liệu trong suốt đi qua băng tải.

Model này thuộc dạng thẳng, vỏ ABS, dùng ngõ ra PNP open collector và dây sẵn 2 m. Để làm việc đúng dải phát hiện, cần dùng reflector E39-RP1 đặt riêng.

Dải phát hiện 100 đến 500 mm khi dùng E39-RP1, chuyên cho các bài toán phát hiện vật trong suốt.

Reflector sử dụng: E39-RP1 đặt riêng.

Ngõ ra PNP open collector và cấu trúc M18 giúp dễ thay thế trong dây chuyền chiết rót, đóng gói hoặc phân loại sản phẩm.

Thông số kỹ thuật

Series	E3FA
Model	E3FA-BP11 2M
Kiểu cảm biến	Phát hiện vật trong suốt
Kiểu thân	Thẳng
Kiểu kết nối	Dây sẵn 2 m
Kiểu ngõ ra	PNP open collector
Khoảng cách phát hiện	100 đến 500 mm khi dùng E39-RP1
Nguồn cấp	10 đến 30 VDC ±10%, ripple 10% p-p max.
Dòng tiêu thụ	25 mA max.
Nguồn sáng	LED đỏ (624 nm)
Thông số tải ngõ ra	Tải 100 mA max.; nguồn tải 30 VDC max.; điện áp dư 3 V max.
Chế độ hoạt động	Light-ON / Dark-ON selectable bằng wiring
Mạch bảo vệ	Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra
Thời gian đáp ứng	0.5 ms max.
Điều chỉnh độ nhạy	Một vòng
Ánh sáng môi trường	Đèn sợi đốt 3,000 lx max.; ánh sáng mặt trời 10,000 lx max.
Nhiệt độ môi trường làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-40 đến 70°C
Độ ẩm môi trường	35 đến 85% RH khi làm việc; 35 đến 95% RH khi lưu trữ, không ngưng tụ
Điện trở cách điện	20 MΩ min. tại 500 VDC
Độ bền điện môi	1,000 VAC trong 1 phút
Độ bền rung	10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục
Độ bền sốc	500 m/s², 3 lần theo mỗi trục
Cấp bảo vệ	IEC IP67 / DIN 40050-9 IP69K
Vật liệu vỏ	ABS
Vật liệu đai ốc	POM
Vật liệu lens / display	PMMA
Vật liệu adjuster	POM
Phụ kiện quang học	E39-RP1 đặt riêng

Lưu ý lắp đặt & an toàn

Không dùng cảm biến này cho chức năng bảo vệ an toàn con người hoặc mạch safety.
Chỉ cấp nguồn DC đúng dải điện áp cho phép. Không cấp nguồn AC cho cảm biến.
Lắp bằng ren M18 và gá cơ khí chắc chắn để giữ độ ổn định khi máy rung hoặc chạy tốc độ cao.
Bản dây sẵn 2 m nên đi dây gọn, tránh kéo căng hoặc bẻ gập mạnh sát thân cảm biến.
E39-RP1 không đi kèm cảm biến, cần đặt riêng trước khi lắp ngoài hiện trường.
Với vật trong suốt, nên thử trực tiếp chai, lọ hoặc khay thật để tối ưu vị trí gắn và độ ổn định tín hiệu.
