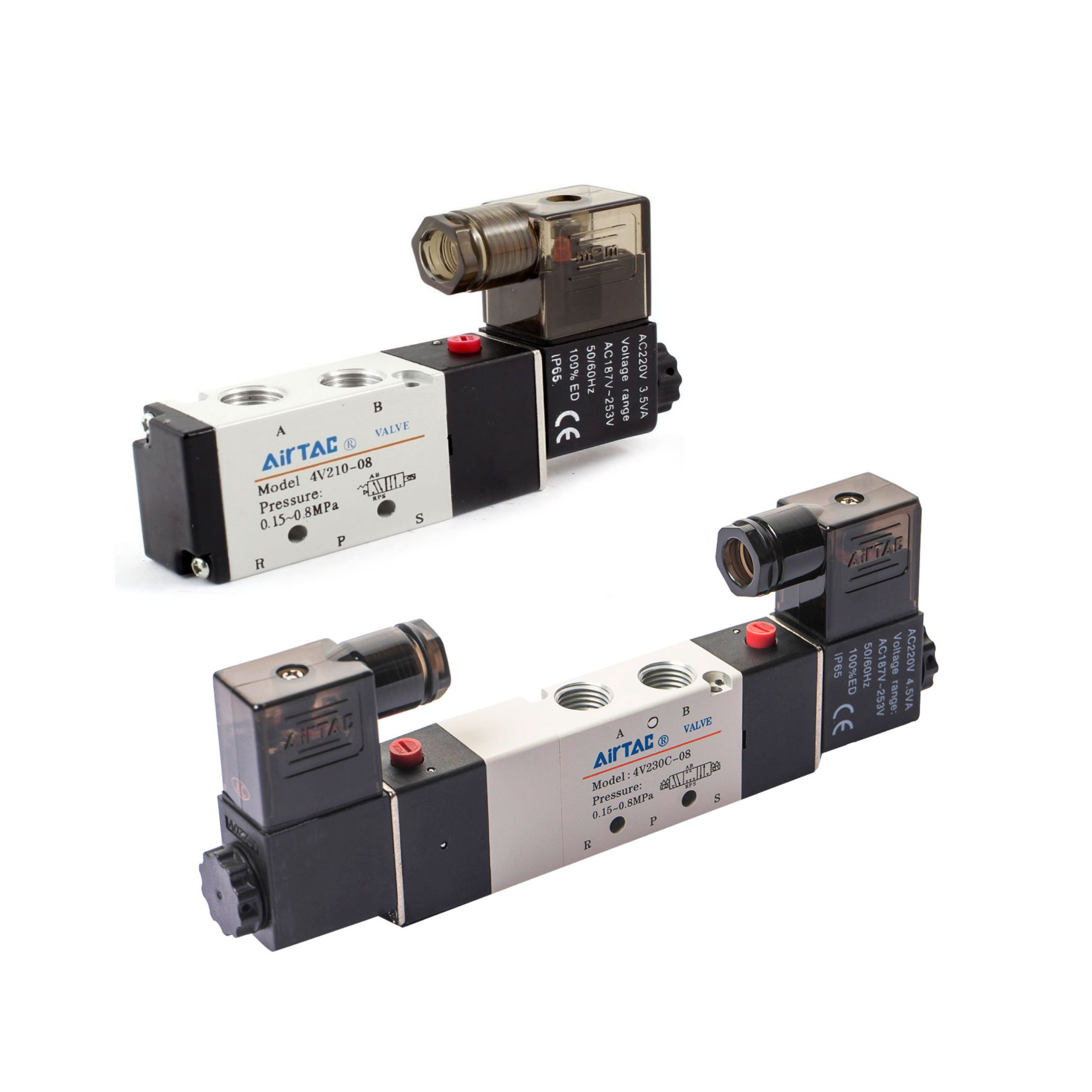

4V230C-08 là van điện từ khí nén 5 cửa 3 vị trí, dùng hai cuộn điện; khi van về vị trí giữa, các đường khí chính được đóng lại. Van có cửa cấp và ra khí 1/4″, cửa xả 1/8″, phù hợp với hệ thống dùng cửa cấp và ra khí 1/4″.
Ứng dụng điển hình
- Điều khiển xi lanh cần có trạng thái ngừng cấp và xả khí ở vị trí giữa.
- Cụm kẹp hoặc nâng hạ cần lựa chọn ba trạng thái điều khiển.
- Máy tự động cần tách đường cấp khí khỏi các cửa làm việc khi van ở giữa.
Thông số kỹ thuật
| Model | 4V230C-08 |
|---|---|
| Hãng sản xuất | AirTAC |
| Dòng sản phẩm | 4V200 |
| Loại thiết bị | Van điện từ điều khiển hướng khí nén |
| Kiểu phân phối khí | 5 cửa, 3 vị trí; 2 cuộn điện |
| Trạng thái ở vị trí giữa | Giữa đóng kín các đường khí |
| Cỡ cửa nối khí | Cấp khí: 1/4″; ra khí: 1/4″; xả khí: 1/8″ |
| Tiết diện dòng khí quy đổi | 13,6 mm² (Cv = 0,8) |
| Kiểu ren | Ren G khi mã đặt hàng có hậu tố G |
| Môi chất làm việc | Khí nén đã lọc qua lõi lọc 40 µm |
| Cơ cấu tác động | Điều khiển bằng khí phụ trợ bên trong hoặc bên ngoài, tùy cấu hình |
| Áp suất làm việc | 0,15–0,8 MPa |
| Áp suất thử | 1,2 MPa (không phải áp suất vận hành liên tục) |
| Nhiệt độ làm việc | −20 đến 70 °C |
| Điện áp cuộn điện có thể lựa chọn | 24 VDC, 12 VDC, 24 VAC, 110 VAC hoặc 220 VAC; chọn theo mã đặt hàng đầy đủ |
| Công suất cuộn điện theo điện áp | 12 VDC: 2,5 W; 24 VDC: 3 W; 24 VAC: 5 VA; 110/220 VAC: 4,5 VA |
| Sai lệch điện áp cho phép | Nguồn xoay chiều: ±15%; nguồn một chiều: ±10% |
| Thời gian tác động cuộn điện | Không quá 0,05 s |
| Cấp bảo vệ cuộn điện | IP65 (theo DIN 40050) |
| Kiểu đấu điện | Qua đầu nối hoặc dây ra trực tiếp, tùy mã đặt hàng; bản dây ra dài 0,5 m |
| Tần suất chuyển trạng thái tối đa | 3 lần/giây (khi không tải) |
| Vật liệu thân van | Hợp kim nhôm |
| Bôi trơn | Không cần bổ sung dầu bôi trơn |
| Khối lượng tham khảo | 360 g |
Lưu ý lắp đặt và an toàn
- Chọn đúng điện áp và kiểu đấu điện theo mã đặt hàng đầy đủ; chỉ mã cơ bản chưa xác định được điện áp cuộn dây.
- Dùng khí nén đã lọc và duy trì áp suất làm việc trong khoảng 0,15–0,8 MPa; không vận hành liên tục ở mức áp suất thử 1,2 MPa.
- Vị trí giữa đóng kín không thay thế van an toàn hoặc cơ cấu khóa tải; xi lanh vẫn có thể dịch chuyển do rò khí và tải ngoài.
- Ngắt nguồn điện và xả áp có kiểm soát trước khi tháo lắp; kiểm tra cỡ ren, hướng khí và độ kín sau khi lắp.
- Không dùng riêng van phân phối khí này làm thiết bị bảo vệ an toàn cho người.
