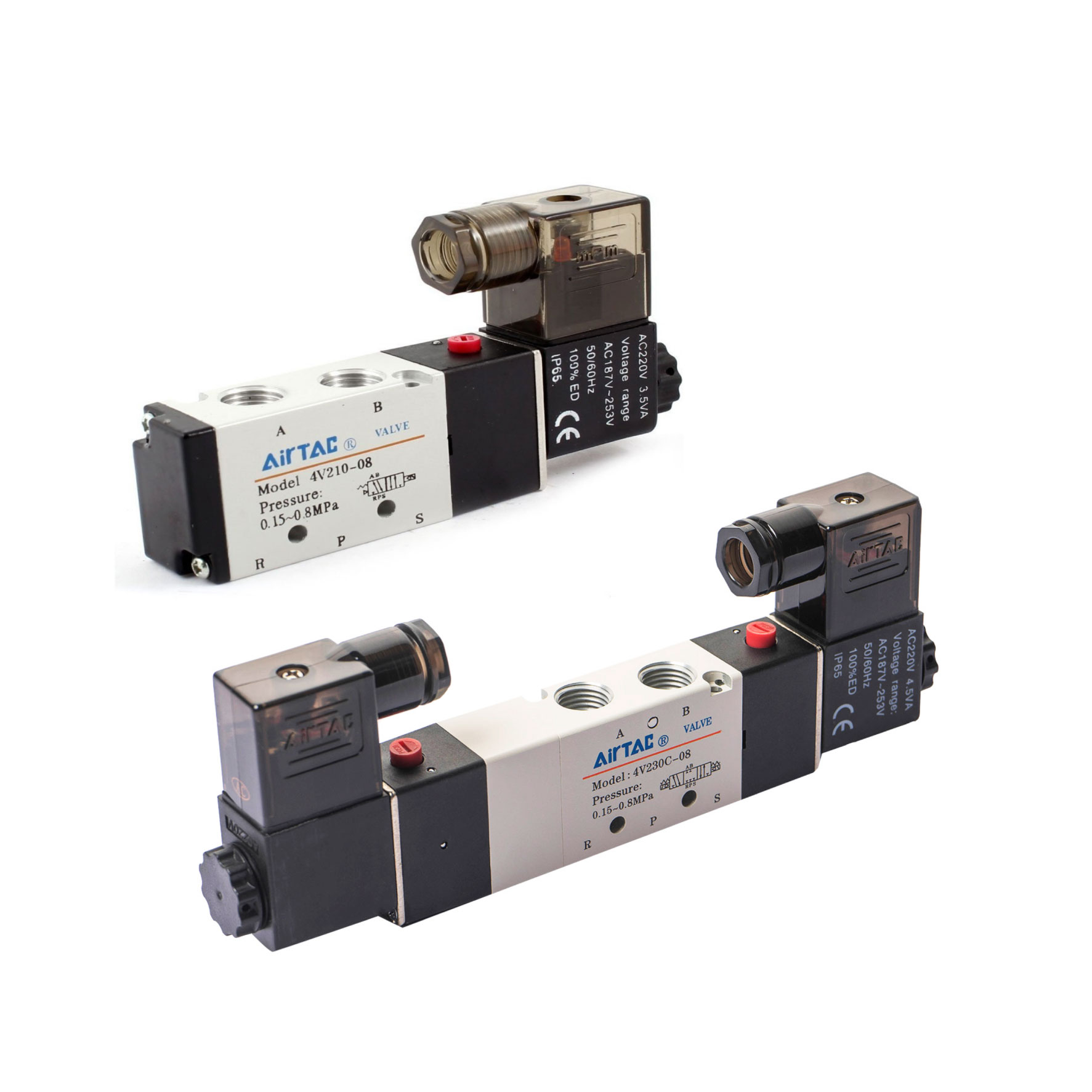

4V220-06 là van điện từ khí nén 5 cửa 2 vị trí, dùng hai cuộn điện để điều khiển hai chiều và có khả năng giữ trạng thái chuyển mạch sau khi ngừng tín hiệu. Van có các cửa cấp, ra và xả khí đều có cỡ 1/8″, phù hợp với đường ống khí cỡ nhỏ.
Ứng dụng điển hình
- Đảo chiều xi lanh bằng hai tín hiệu điều khiển riêng.
- Điều khiển cơ cấu kẹp hoặc đẩy cần giữ trạng thái van sau khi kết thúc xung điện.
- Các dây chuyền khí nén cần chuyển đổi luân phiên giữa hai hướng làm việc.
Thông số kỹ thuật
| Model | 4V220-06 |
|---|---|
| Hãng sản xuất | AirTAC |
| Dòng sản phẩm | 4V200 |
| Loại thiết bị | Van điện từ điều khiển hướng khí nén |
| Kiểu phân phối khí | 5 cửa, 2 vị trí; 2 cuộn điện |
| Cỡ cửa nối khí | Cấp khí: 1/8″; ra khí: 1/8″; xả khí: 1/8″ |
| Kiểu ren | Ren G khi mã đặt hàng có hậu tố G |
| Môi chất làm việc | Khí nén đã lọc qua lõi lọc 40 µm |
| Cơ cấu tác động | Điều khiển bằng khí phụ trợ bên trong hoặc bên ngoài, tùy cấu hình |
| Áp suất làm việc | 0,15–0,8 MPa |
| Áp suất thử | 1,2 MPa (không phải áp suất vận hành liên tục) |
| Nhiệt độ làm việc | −20 đến 70 °C |
| Điện áp cuộn điện có thể lựa chọn | 24 VDC, 12 VDC, 24 VAC, 110 VAC hoặc 220 VAC; chọn theo mã đặt hàng đầy đủ |
| Công suất cuộn điện theo điện áp | 12 VDC: 2,5 W; 24 VDC: 3 W; 24 VAC: 5 VA; 110/220 VAC: 4,5 VA |
| Sai lệch điện áp cho phép | Nguồn xoay chiều: ±15%; nguồn một chiều: ±10% |
| Thời gian tác động cuộn điện | Không quá 0,05 s |
| Cấp bảo vệ cuộn điện | IP65 (theo DIN 40050) |
| Kiểu đấu điện | Qua đầu nối hoặc dây ra trực tiếp, tùy mã đặt hàng; bản dây ra dài 0,5 m |
| Tần suất chuyển trạng thái tối đa | 5 lần/giây (khi không tải) |
| Vật liệu thân van | Hợp kim nhôm |
| Bôi trơn | Không cần bổ sung dầu bôi trơn |
| Khối lượng tham khảo | 320 g |
Lưu ý lắp đặt và an toàn
- Chọn đúng điện áp và kiểu đấu điện theo mã đặt hàng đầy đủ; chỉ mã cơ bản chưa xác định được điện áp cuộn dây.
- Dùng khí nén đã lọc và duy trì áp suất làm việc trong khoảng 0,15–0,8 MPa; không vận hành liên tục ở mức áp suất thử 1,2 MPa.
- Không cấp điện đồng thời cho hai cuộn khi mạch điều khiển không được thiết kế cho việc đó; kiểm tra trạng thái van sau khi cấp lại khí.
- Ngắt nguồn điện và xả áp có kiểm soát trước khi tháo lắp; kiểm tra cỡ ren, hướng khí và độ kín sau khi lắp.
- Nếu đã dùng khí có pha dầu bôi trơn, cần duy trì phương thức bôi trơn đó trong quá trình sử dụng.
