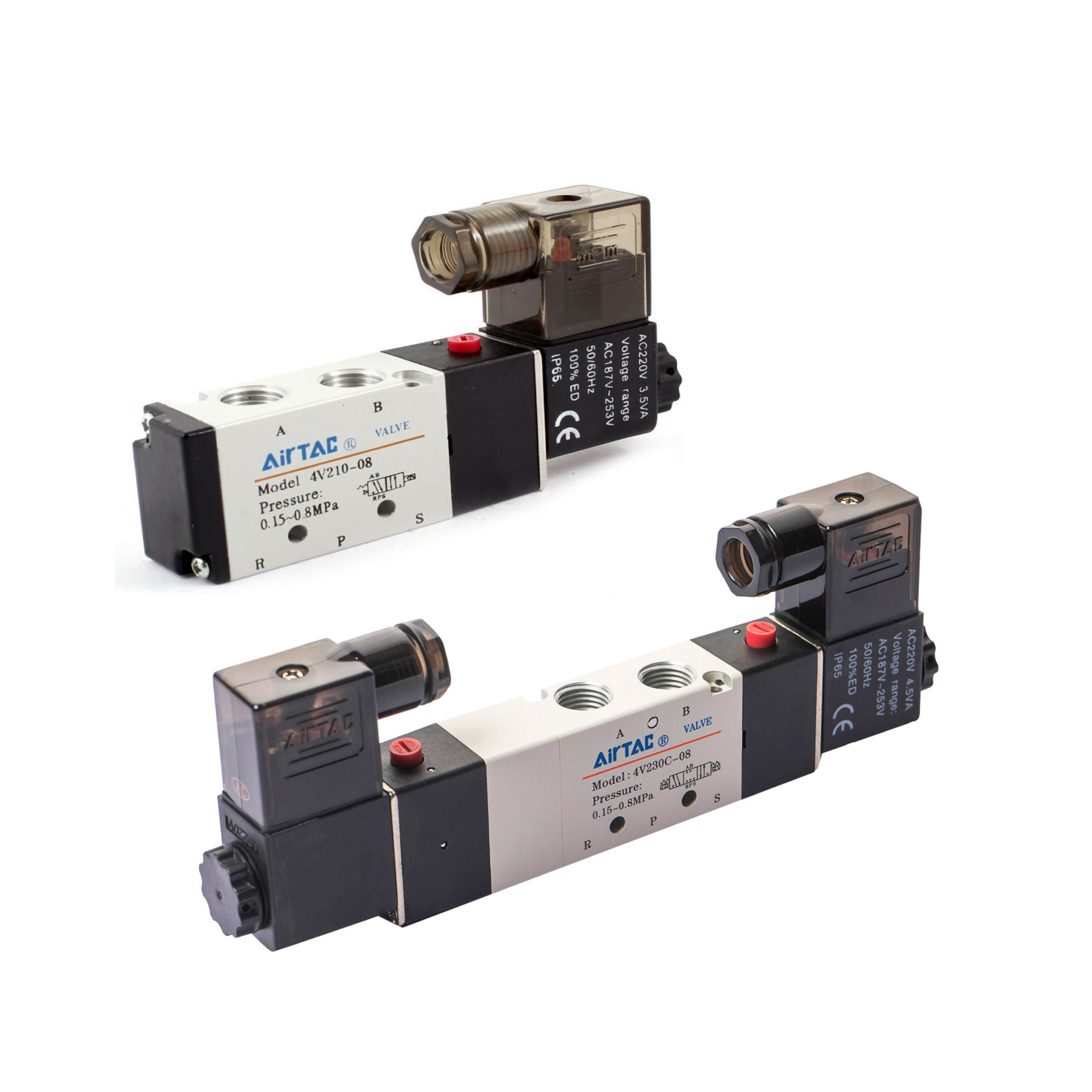

4V210-06 AirTAC Van điện từ khí nén

4V210-06 là van điện từ khí nén 5 cửa 2 vị trí, dùng một cuộn điện để đảo chiều và tự trở về vị trí ban đầu khi ngắt điện. Van có các cửa cấp, ra và xả khí đều có cỡ 1/8″, phù hợp với đường ống khí cỡ nhỏ.

Ứng dụng điển hình

Đảo chiều xi lanh khí nén tác động kép trong máy tự động.
Điều khiển cơ cấu gạt, đẩy hoặc kẹp sản phẩm.
Mạch khí cần van trở về trạng thái ban đầu khi ngắt điện.

Thông số kỹ thuật

Model	4V210-06
Hãng sản xuất	AirTAC
Dòng sản phẩm	4V200
Loại thiết bị	Van điện từ điều khiển hướng khí nén
Kiểu phân phối khí	5 cửa, 2 vị trí; 1 cuộn điện
Cỡ cửa nối khí	Cấp khí: 1/8″; ra khí: 1/8″; xả khí: 1/8″
Kiểu ren	Ren G khi mã đặt hàng có hậu tố G
Môi chất làm việc	Khí nén đã lọc qua lõi lọc 40 µm
Cơ cấu tác động	Điều khiển bằng khí phụ trợ bên trong hoặc bên ngoài, tùy cấu hình
Áp suất làm việc	0,15–0,8 MPa
Áp suất thử	1,2 MPa (không phải áp suất vận hành liên tục)
Nhiệt độ làm việc	−20 đến 70 °C
Điện áp cuộn điện có thể lựa chọn	24 VDC, 12 VDC, 24 VAC, 110 VAC hoặc 220 VAC; chọn theo mã đặt hàng đầy đủ
Công suất cuộn điện theo điện áp	12 VDC: 2,5 W; 24 VDC: 3 W; 24 VAC: 5 VA; 110/220 VAC: 4,5 VA
Sai lệch điện áp cho phép	Nguồn xoay chiều: ±15%; nguồn một chiều: ±10%
Thời gian tác động cuộn điện	Không quá 0,05 s
Cấp bảo vệ cuộn điện	IP65 (theo DIN 40050)
Kiểu đấu điện	Qua đầu nối hoặc dây ra trực tiếp, tùy mã đặt hàng; bản dây ra dài 0,5 m
Tần suất chuyển trạng thái tối đa	5 lần/giây (khi không tải)
Vật liệu thân van	Hợp kim nhôm
Bôi trơn	Không cần bổ sung dầu bôi trơn
Khối lượng tham khảo	220 g

Lưu ý lắp đặt và an toàn

Chọn đúng điện áp và kiểu đấu điện theo mã đặt hàng đầy đủ; chỉ mã cơ bản chưa xác định được điện áp cuộn dây.
Dùng khí nén đã lọc và duy trì áp suất làm việc trong khoảng 0,15–0,8 MPa; không vận hành liên tục ở mức áp suất thử 1,2 MPa.
Van có cơ cấu tự trở về khi ngắt điện; cần kiểm tra hướng chuyển động của xi lanh trước khi chạy máy.
Ngắt nguồn điện và xả áp có kiểm soát trước khi tháo lắp; kiểm tra cỡ ren, hướng khí và độ kín sau khi lắp.
