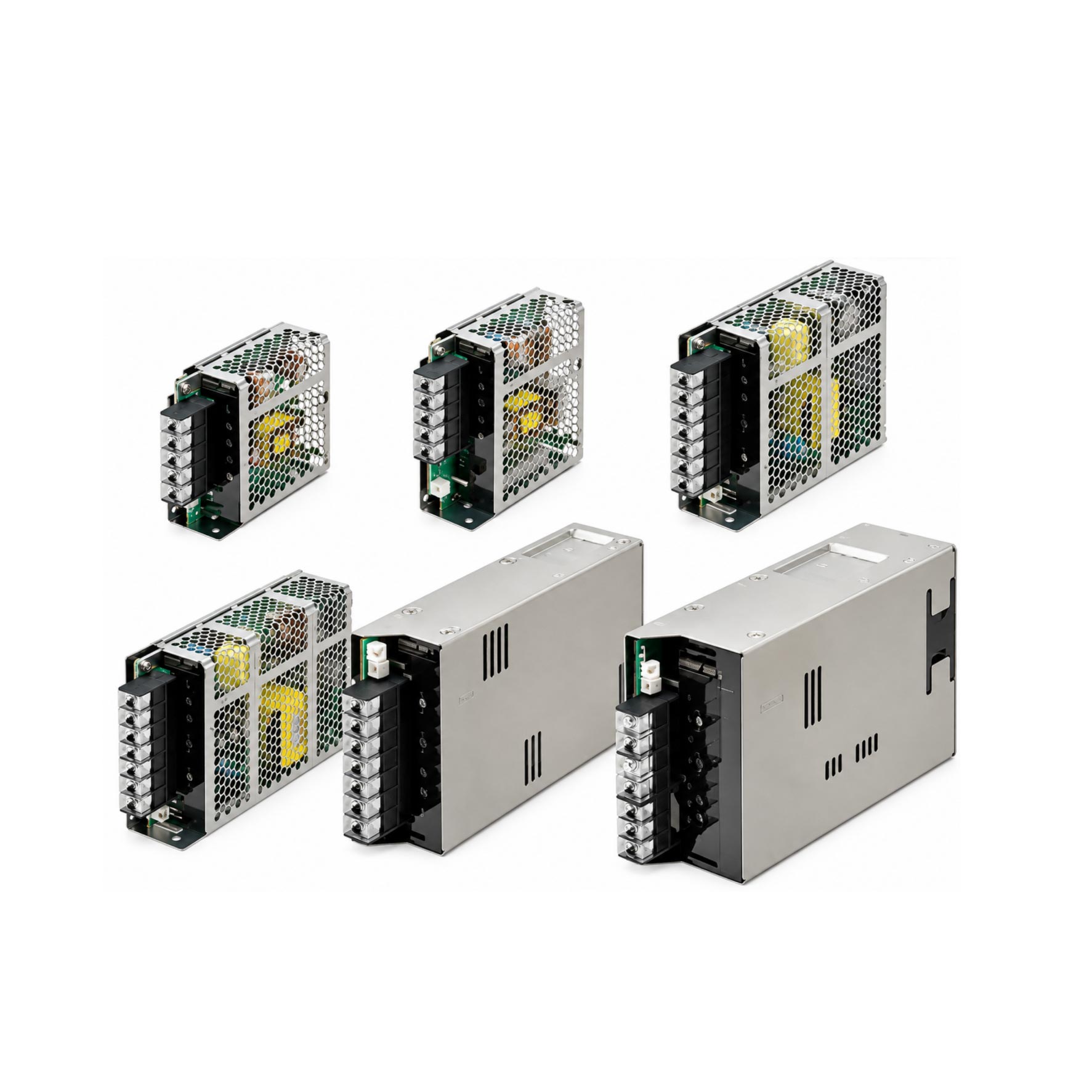

S8FS-G60024C-500 là bộ nguồn xung dòng S8FS-G, cấp điện một chiều 24 VDC với dòng định mức 27 A. Thiết bị lắp trực tiếp, đấu dây bằng vít. Đây là phiên bản không có chứng nhận BIS theo tài liệu OMRON.
Ứng dụng điển hình
- Cấp nguồn cho bộ điều khiển, cảm biến và thiết bị sử dụng điện 24 VDC.
- Lắp trong tủ điện điều khiển máy móc và dây chuyền sản xuất.
- Thay thế hoặc bổ sung bộ nguồn một chiều có điện áp và dòng phù hợp.
Thông số kỹ thuật
| Model | S8FS-G60024C-500 |
|---|---|
| Loại thiết bị | Bộ nguồn chuyển đổi điện xoay chiều sang điện một chiều |
| Dòng sản phẩm | S8FS-G |
| Nhóm công suất danh định | 600 W |
| Điện áp đầu ra | 24 VDC |
| Dòng điện đầu ra định mức | 27 A |
| Điện áp đầu vào danh định | 100–240 VAC, 1 pha |
| Dải điện áp xoay chiều cho phép | 85–264 VAC |
| Dải điện áp một chiều cho phép | 120–350 VDC |
| Kiểu lắp đặt | Lắp trực tiếp bằng vít |
| Kiểu đấu nối | Cầu đấu bắt vít |
| Làm mát | Có quạt làm mát |
| Điều chỉnh điện áp đầu ra | −10% đến +15% so với điện áp định mức |
| Bảo vệ quá tải | Có, tự khôi phục khi hết quá tải |
| Bảo vệ quá áp | Có, ngắt đầu ra; cần ngắt và cấp lại nguồn vào để khôi phục |
| Bảo vệ quá nhiệt | Có, ngắt nguồn khi quá nhiệt |
| Đèn báo nguồn | LED màu xanh |
| Nhiệt độ môi trường làm việc | −20 đến 70°C, cần giảm tải khi nhiệt độ cao |
| Độ ẩm môi trường làm việc | Tối đa 90%, không ngưng tụ |
| Tình trạng chứng nhận BIS | Phiên bản -500 không có chứng nhận BIS theo catalogue |
Lưu ý lắp đặt và an toàn
- Ngắt nguồn điện trước khi đấu dây và nối đất bảo vệ theo hướng dẫn của OMRON.
- Kiểm tra đúng điện áp 24 VDC, chiều cực và tổng dòng tải không vượt 27 A.
- Giữ thông thoáng cửa gió và quạt làm mát; giảm tải khi nhiệt độ môi trường cao.
- Kiểm tra yêu cầu chứng nhận tại nơi sử dụng vì bản -500 không có chứng nhận BIS.
