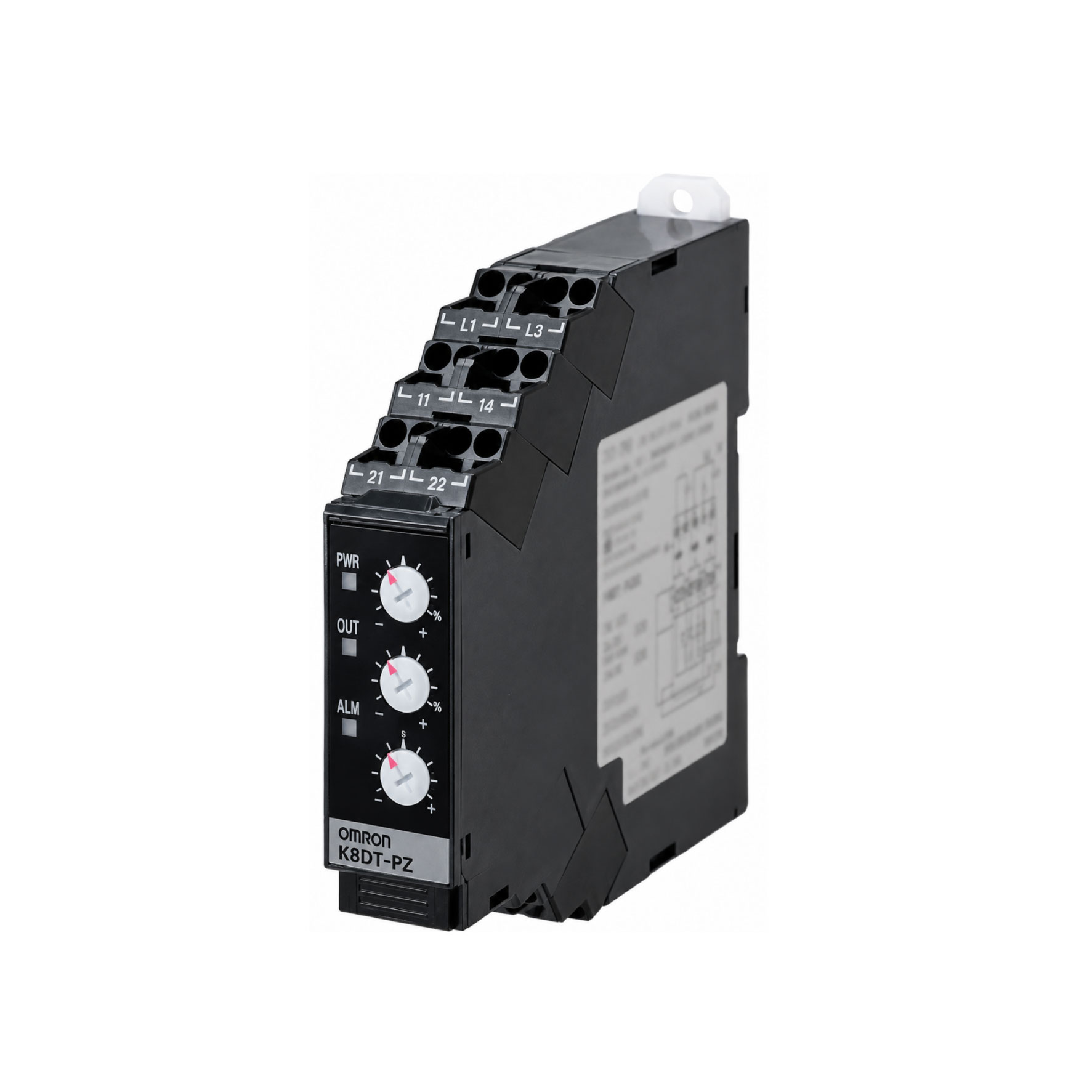

K8DT-PZ2CN là rơ-le OMRON dùng để giám sát điện áp và mức mất cân bằng giữa ba pha, đồng thời phát hiện sai thứ tự pha hoặc mất pha. Thiết bị dùng cho nguồn 380, 400, 415 hoặc 480 VAC.
Ứng dụng điển hình
- Phát hiện mất cân bằng điện áp trong hệ thống động cơ.
- Cảnh báo quá áp, thấp áp hoặc mất pha.
- Bảo vệ máy móc sử dụng nguồn ba pha trong nhà xưởng.
Thông số kỹ thuật
| Model | K8DT-PZ2CN |
|---|---|
| Loại thiết bị | Rơ-le giám sát điện áp, mất cân bằng và thứ tự pha ba pha |
| Nguồn cấp và điện áp đo | Ba pha 3 dây, 380, 400, 415 hoặc 480 VAC |
| Tần số nguồn đo | 50/60 Hz |
| Chức năng | Quá áp, thấp áp, mất cân bằng điện áp, sai thứ tự pha và mất pha |
| Dải cài ngưỡng quá áp/thấp áp | 2–30% so với điện áp định mức |
| Dải cài mức mất cân bằng | 5–22% điện áp định mức |
| Thời gian trễ quá áp/thấp áp | 0,1–30 giây |
| Thời gian trễ mất cân bằng | 0,1–30 giây |
| Ngõ ra | 1 tiếp điểm rơ-le chuyển đổi |
| Tải điện trở qua tiếp điểm | Tối đa 5 A tại 250 VAC hoặc 30 VDC |
| Kiểu lắp đặt | Lắp thanh ray DIN hoặc bắt vít |
| Chiều rộng thân | 17,5 mm |
| Nhiệt độ làm việc | −20 đến 60°C, không ngưng tụ |
| Cấp bảo vệ tại đầu nối | IP20 |
Lưu ý lắp đặt và an toàn
- Cài đúng mức điện áp của nguồn ba pha thực tế.
- Mức mất cân bằng được tính dựa trên chênh lệch điện áp giữa các pha theo hướng dẫn của hãng.
