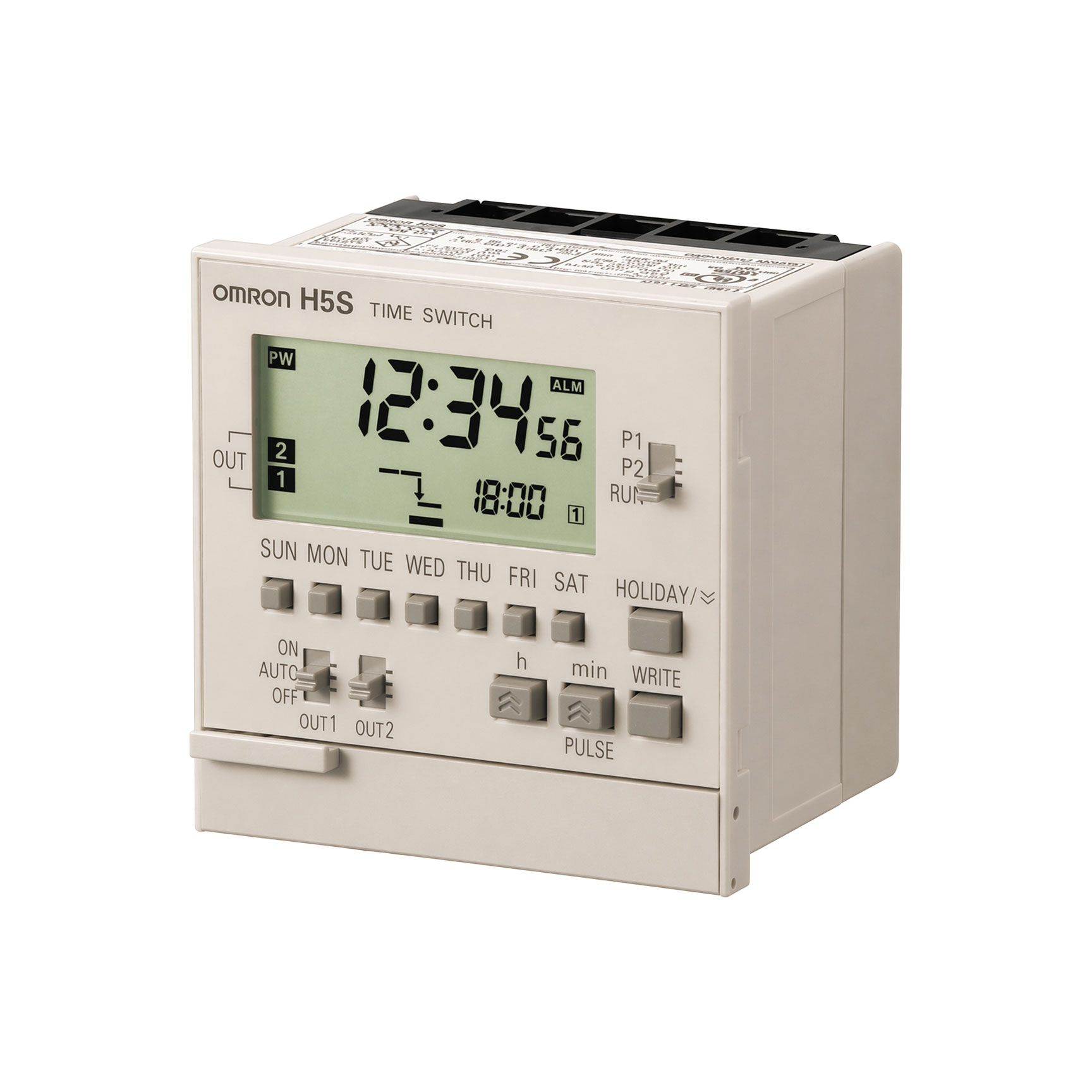

H5S-WB2D là công tắc thời gian kỹ thuật số của OMRON, dùng để điều khiển thiết bị theo lịch lặp hằng tuần. Model này có 2 ngõ ra, dùng nguồn 24 VDC, kiểu gắn âm mặt tủ, phù hợp cho các bài toán bật tắt đèn, quạt, bơm, biển hiệu hoặc tải điều khiển theo khung giờ cài sẵn.
Ứng dụng điển hình
- Điều khiển đèn chiếu sáng, biển hiệu và quạt thông gió theo lịch tuần.
- Bật tắt máy bơm, thiết bị phụ trợ hoặc tải điện theo giờ làm việc cố định.
- Dùng trong tủ điện nhà xưởng, tòa nhà, hệ thống tiện ích và dây chuyền cần lặp lịch tự động.
Thông số kỹ thuật
| Model | H5S-WB2D |
|---|---|
| Loại thiết bị | Công tắc thời gian kỹ thuật số |
| Chu kỳ điều khiển | Theo tuần |
| Số ngõ ra | 2 mạch |
| Kiểu lắp đặt | Gắn âm mặt tủ |
| Ngôn ngữ mặt trước | Tiếng Anh |
| Nguồn cấp | 24 VDC |
| Dải điện áp làm việc | 85% đến 120% điện áp định mức |
| Công suất tiêu thụ | Khoảng 0.8 W tại 28.8 VDC |
| Kiểu tiếp điểm ngõ ra | 1 cực 1 vị trí thường hở x 2 mạch |
| Tải điện trở | 15 A tại 250 VAC |
| Tải cảm ứng | 10 A tại 250 VAC, cosφ = 0.7 |
| Nhiệt độ làm việc | -10 đến 55°C |
| Độ ẩm làm việc | 25 đến 85% RH |
| Độ chính xác theo chu kỳ | ±15 giây mỗi tháng tại 25°C |
| Thời gian lưu bộ nhớ | Tối thiểu 5 năm khi dùng liên tục ở 25°C |
| Kích thước mặt trước | 72 x 72 mm |
Lưu ý lắp đặt và sử dụng
- Đây là bản theo tuần, phù hợp cho lịch lặp hằng tuần hơn là lịch theo ngày trong năm.
- Model H5S-WB2D là bản gắn âm mặt tủ, cần chừa đúng kích thước lỗ cắt theo hướng dẫn của hãng.
- Nếu dùng tải lớn trên cả 2 ngõ ra cùng lúc, cần kiểm tra tổng dòng theo nhiệt độ môi trường làm việc.
- Không nên dùng nguồn ra từ biến tần làm nguồn cấp cho thiết bị.
- Nên kiểm tra lại lịch ON/OFF trước khi đưa vào vận hành chính thức để tránh chạy sai khung giờ.
