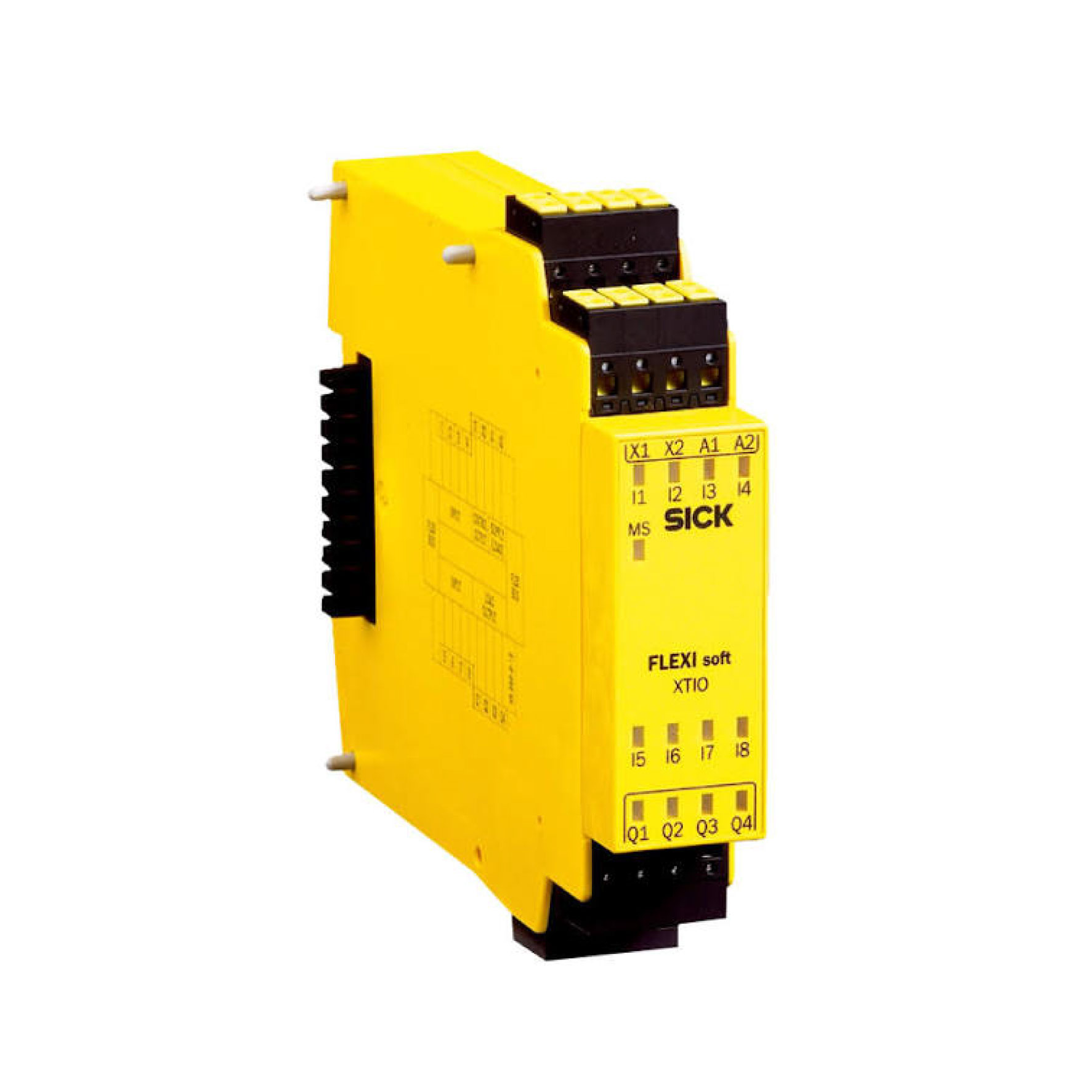

FX3-XTIO84002 SICK Module Mở Rộng An Toàn
SICK Flexi Soft – Safety Controllers FX3-XTIO84002 là module mở rộng ngõ vào/ra an toàn thuộc dòng Flexi Soft của SICK. Thiết bị có 8 ngõ vào an toàn, 4 ngõ ra an toàn và 2 ngõ ra kiểm tra, được sử dụng trong hệ thống điều khiển an toàn máy móc và dây chuyền tự động hóa công nghiệp.
Thông số kỹ thuật SICK FX3-XTIO84002
| Model | FX3-XTIO84002 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | Flexi Soft |
| Mã sản phẩm SICK | 1044125 |
| Loại module | Module mở rộng I/O an toàn |
| Số ngõ vào an toàn | 8 |
| Số ngõ ra an toàn | 4 |
| Số ngõ ra kiểm tra | 2 |
| Kiểu ngõ ra | PNP bán dẫn, có bảo vệ ngắn mạch |
| Điện áp cấp cho ngõ ra an toàn | 24 VDC (16,8–30 VDC), qua A1/A2 |
| Nguồn cấp điện tử nội bộ | Qua FLEXBUS+ |
| Dòng điện ngõ ra an toàn | Tối đa 2 A/ngõ ra |
| Dòng điện ngõ ra kiểm tra | Tối đa 120 mA/bộ tạo xung kiểm tra |
| Điện áp ngõ vào mức HIGH | 13–30 VDC |
| Điện áp ngõ vào mức LOW | -5 đến +5 VDC |
| Công suất tiêu thụ nội bộ | ≤ 2,2 W |
| Cấp độ an toàn | SIL 3 (IEC 61508), PL e, Category 4 |
| Thời gian ngắt nhanh | 8 ms |
| Phần mềm cấu hình | Flexi Soft Designer; Safety Designer cho hệ thống Safe EFI-pro |
| Kiểu đấu nối | Đầu nối lò xo dạng tháo rời |
| Cấp bảo vệ | IP20 (EN 60529) |
| Nhiệt độ hoạt động | -25 đến +55°C |
| Kích thước (R x C x S) | 22,5 x 96,5 x 120,6 mm |
| Trọng lượng | 164 g (±5%) |
Chức năng của SICK FX3-XTIO84002
Module SICK FX3-XTIO84002 mở rộng số lượng ngõ vào và ngõ ra an toàn cho bộ điều khiển Flexi Soft. Thiết bị tiếp nhận tín hiệu từ nút dừng khẩn cấp, công tắc cửa an toàn, màn chắn sáng và các thiết bị bảo vệ tương thích.
Các tín hiệu được xử lý theo chương trình an toàn của hệ thống Flexi Soft để điều khiển ngõ ra PNP, giúp ngắt hoặc cho phép hoạt động của máy theo điều kiện an toàn đã thiết lập.
Module hỗ trợ chức năng ngắt nhanh (Fast Shut-off) với thời gian 8 ms và tương thích với hệ thống Flexi Loop của SICK.
Ứng dụng của SICK FX3-XTIO84002
SICK FX3-XTIO84002 được sử dụng để mở rộng hệ thống điều khiển an toàn trong các ứng dụng công nghiệp:
- Giám sát nút dừng khẩn cấp trên máy sản xuất.
- Kết nối công tắc cửa an toàn và màn chắn sáng.
- Điều khiển tín hiệu an toàn cho máy đóng gói, máy ép và máy cắt công nghiệp.
- Mở rộng ngõ vào/ra an toàn cho dây chuyền sản xuất tự động.
- Ứng dụng trong hệ thống robot và khu vực máy móc có yêu cầu bảo vệ an toàn.
Tài liệu kỹ thuật SICK FX3-XTIO84002
Xem thông tin và tài liệu kỹ thuật chính thức của nhà sản xuất tại: SICK FX3-XTIO84002 – Product Information .
Lưu ý: FX3-XTIO84002 là module mở rộng, không hoạt động như một bộ điều khiển an toàn độc lập. Thiết bị cần được kết hợp với module CPU Flexi Soft tương thích. Nguồn cấp cho ngõ ra phải được giới hạn dòng tối đa 4 A theo hướng dẫn của SICK. Khi lắp đặt cần tuân thủ tài liệu kỹ thuật và yêu cầu an toàn của hệ thống.
