EE-SX954-W 1M là cảm biến quang siêu nhỏ dạng khe 5 mm của OMRON, dùng để phát hiện vật chắn tia đi qua khe. Thân dạng chữ U, dùng cáp tiêu chuẩn dài 1 m và ngõ ra NPN. Hai ngõ ra riêng: một ngõ tác động khi nhận tia, một ngõ tác động khi tia bị chắn.
Hình ảnh sản phẩm chỉ mang tính chất minh họa, sản phẩm thực tế có thể sẽ khác nhau
Thông số kỹ thuật
| Model | EE-SX954-W 1M |
|---|---|
| Dòng sản phẩm | EE-SX95 |
| Kiểu phát hiện | Thu và phát đối diện qua khe |
| Kiểu thân | Dạng chữ U |
| Độ rộng khe | 5 mm |
| Độ sâu khe | 6,5 mm |
| Vật phát hiện chuẩn | Vật chắn sáng, tối thiểu 1,8 × 0,8 mm |
| Độ chênh vị trí tác động và nhả | 0,025 mm tối đa khi vật di chuyển ngang qua khe |
| Nguồn sáng | Đèn LED hồng ngoại 940 nm, không điều chế |

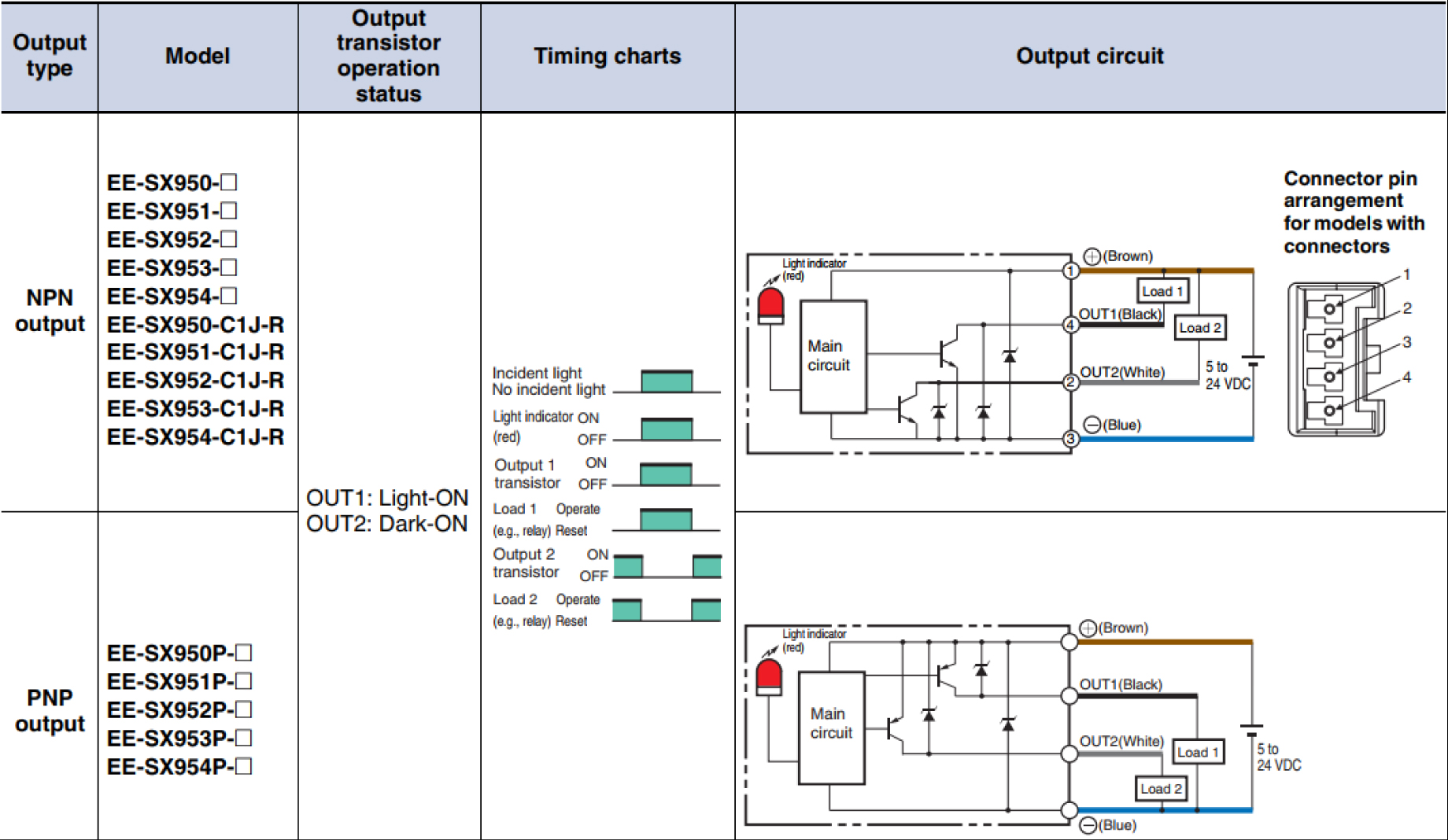

| Ngõ ra | NPN, hai ngõ ra |
| Chế độ hoạt động | Hai ngõ ra riêng: một ngõ tác động khi nhận tia, một ngõ tác động khi tia bị chắn. |
| Đèn báo | Đỏ, sáng khi bộ thu nhận tia |
| Kiểu kết nối | Cáp tiêu chuẩn dài 1 m |
| Nguồn cấp | 5–24 VDC ±10%, độ gợn tối đa 10% |
| Dòng tiêu thụ | 15 mA tối đa |
| Thông số tải | 5–24 VDC, dòng tải tối đa 50 mA, dòng rò khi ngắt tối đa 0,5 mA. |
| Điện áp dư | Tối đa 0,7 V tại 50 mA và 0,4 V tại 5 mA. |
| Tần số đáp ứng | Tối thiểu 1 kHz, trung bình 3 kHz |
| Mạch bảo vệ | Bảo vệ ngắn mạch tải |
| Ánh sáng môi trường | Đèn huỳnh quang tối đa 1.000 lx tại mặt thu |
| Nhiệt độ làm việc | −25 đến +55 °C |
| Nhiệt độ lưu trữ | −30 đến +80 °C |
| Độ ẩm | Làm việc 5–85%, lưu trữ 5–95%, tránh ngưng tụ |
| Cấp bảo vệ | IP50 theo IEC 60529 |
| Vật liệu | Vỏ và nắp bằng PBT, bộ phát và bộ thu bằng nhựa polycarbonate |
| Khối lượng | Khoảng 15 g, gồm bao bì |
Lưu ý lắp đặt & an toàn

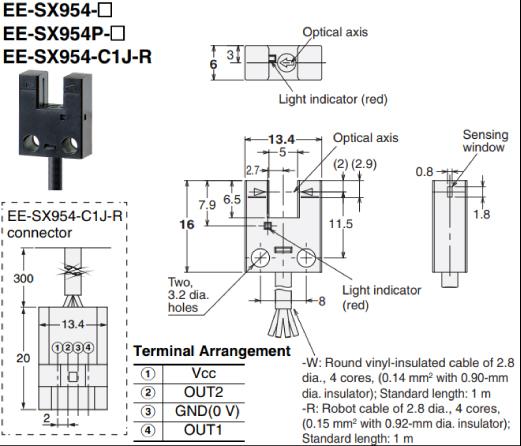

- Dùng dấu vị trí cửa sổ quang trên thân để căn lá chắn theo đường tia. Khe sâu 6,5 mm.
- Với vít M2, mô-men siết tối đa 0,15 N·m. Với vít M3, mô-men siết tối đa 0,54 N·m. Lắp vòng đệm phù hợp.
- Nếu cảm biến lắp trên bộ phận chuyển động, cố định điểm cáp ra khỏi thân để tránh lực kéo trực tiếp.
- Khi lắp, tránh nơi nước hoặc dầu có thể bắn trực tiếp vào cảm biến.
- Không dùng cảm biến để bảo vệ an toàn con người.
