EE-SX672P-WR 1M là cảm biến quang dạng khe 5 mm của OMRON, dùng để phát hiện vật chắn tia đi qua khe. Thân dạng chữ T, tâm khe 7 mm, dùng cáp mềm cho rô-bốt dài 1 m và ngõ ra PNP. Chọn tác động khi nhận tia hoặc khi tia bị chắn.
Hình ảnh sản phẩm chỉ mang tính chất minh họa, sản phẩm thực tế có thể sẽ khác nhau
Thông số kỹ thuật
| Model | EE-SX672P-WR 1M |
|---|---|
| Dòng sản phẩm | EE-SX47/67 |
| Kiểu phát hiện | Thu và phát đối diện qua khe |

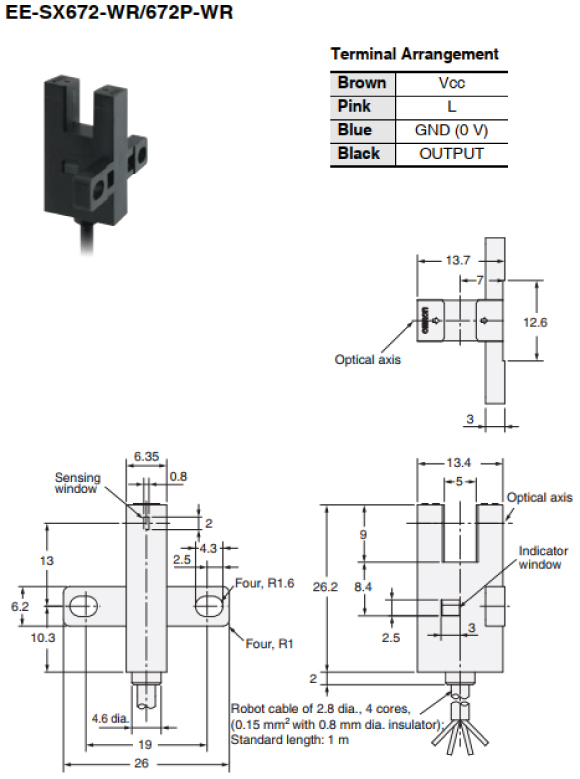

| Kiểu thân | Dạng chữ T, tâm khe 7 mm |
| Độ rộng khe | 5 mm |
| Vật phát hiện chuẩn | Vật chắn sáng, tối thiểu 2 × 0,8 mm |
| Độ chênh vị trí tác động và nhả | 0,025 mm |
| Nguồn sáng | Đèn LED hồng ngoại 940 nm, không điều chế |
| Ngõ ra | PNP kiểu cực góp hở |
| Chế độ hoạt động | Chọn tác động khi nhận tia hoặc khi tia bị chắn. |
| Đèn báo | Đỏ, sáng khi bộ thu nhận tia |
| Kiểu kết nối | Cáp mềm cho rô-bốt dài 1 m |
| Nguồn cấp | 5–24 VDC ±10%, độ gợn tối đa 10% |
| Dòng tiêu thụ | 12 mA tối đa |
| Thông số tải | 5–24 VDC, dòng tải tối đa 50 mA, dòng rò khi ngắt tối đa 0,5 mA. |
| Điện áp dư | Tối đa 1,3 V tại 50 mA. |
| Tần số đáp ứng | Tối thiểu 1 kHz, trung bình 3 kHz |
| Mạch bảo vệ | Bảo vệ ngắn mạch tải |
| Ánh sáng môi trường | Đèn huỳnh quang tối đa 1.000 lx tại mặt thu |
| Nhiệt độ làm việc | −25 đến +55 °C |
| Nhiệt độ lưu trữ | −30 đến +80 °C |
| Độ ẩm | Làm việc 5–85%, lưu trữ 5–95%, tránh ngưng tụ |
| Cấp bảo vệ | IP50 theo IEC 60529 |
| Vật liệu | Vỏ PBT, nắp và bộ phát/thu bằng nhựa polycarbonate |
Lưu ý lắp đặt & an toàn
- Căn lá chắn đi qua đường tia và chừa khoảng hở để vật đi qua khe mà không chạm thân.
- Để hở chân L nếu cần ngõ ra tác động khi tia bị chắn. Nối L với cực dương nếu cần tác động khi nhận tia. Không nối L với 0 V.
- Khi lắp, tránh nơi nước hoặc dầu có thể bắn trực tiếp vào cảm biến.
- Không dùng cảm biến để bảo vệ an toàn con người.
