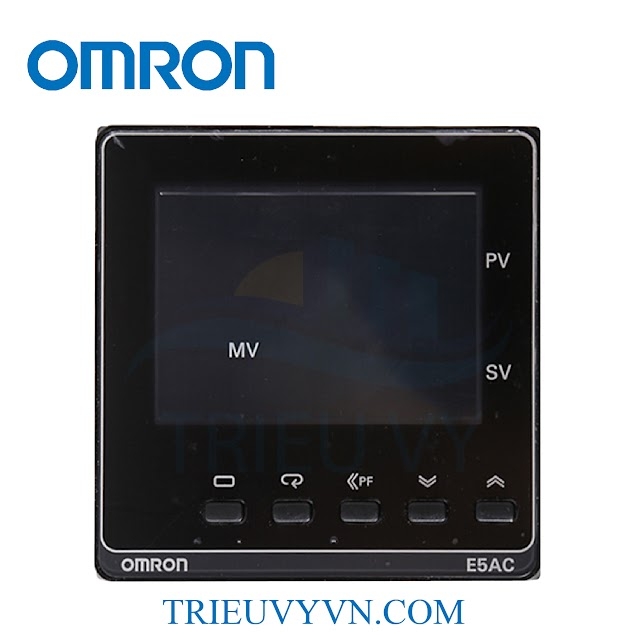

E5AC-RX3ASM-808

Điện áp cung cấp điện

100 đến 240 VAC, 50/60 Hz

Phạm vi điện áp hoạt động

85% đến 110% điện áp cung cấp danh định.

Đầu vào cảm biến

Cặp nhiệt điện: K, J, T, E, L, U, N, R, S, B, C / W hoặc PL II

Nhiệt kế điện trở bạch kim:Pt100 hoặc JPt100

Cảm biến nhiệt độ hồng ngoại (ES1B):10 đến 70 ° C, 60 đến 120 ° C, 115 đến 165 ° C, hoặc 140 đến 260 ° C

Đầu vào analog :4 đến 20 mA hoặc 0 đến 20 mA

Điện áp đầu vào:1 đến 5 V, 0 đến 5 V, 0 đến 10 V hoặc 0 đến 50 mV (Dải 0 đến 50 mV chỉ áp dụng cho E5CC-U-800 cho những sản phẩm được sản xuất từ ​​tháng 5 năm 2014 trở lên.)

Trở kháng đầu vào:Tối đa 150 Ω, Điện áp đầu vào: tối thiểu 1 MΩ.

Đầu ra điều khiển

1 Ngõ ra rơ le SPST-NO, 250 VAC, 3 A

Phương pháp điều khiển

Điều khiển BẬT / TẮT hoặc điều khiển 2-PID (với điều chỉnh tự động).

Đầu ra phụ trợ (Alarm)

3 đầu ra rơ le SPST-NO, 250 VAC 3 A (tải điện trở

Đầu vào sự kiện (Event input ):

2 ngõ kết nối

Kết nối truyền thông

1 ngõ kết nối

Cảnh báo đứt điện trở nhiệt Hoặc SSR

1 ngõ kết nối

Phương pháp cài đặt

Cài đặt kỹ thuật số bằng các phím bảng điều khiển phía trước.

Phương pháp hiển thị

Màn hình kỹ thuật số 11 phân đoạn và các chỉ số riêng lẻ. Chiều cao ký tự: PV: 25.0 mm, SV: 15.0 mm, MV: 9.5 mm

Các chức năng khác

Đầu ra bằng tay, điều khiển làm nóng / làm mát

Nhiệt độ hoạt động

-10 đến 55 ° C (không ngưng tụ hoặc đóng băng)

Độ ẩm môi trường hoạt động

25% đến 85%
