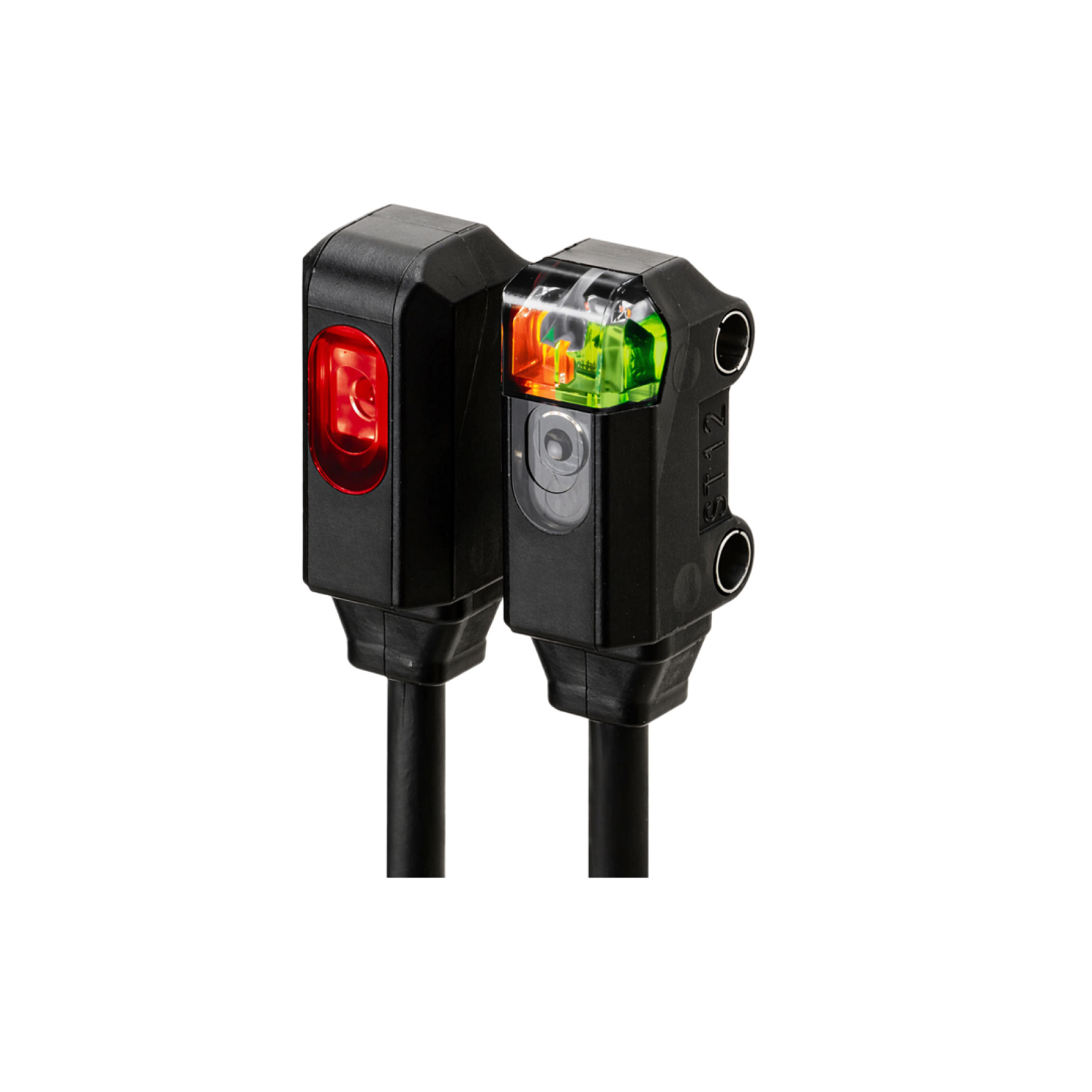

E3T-ST21MF 2M OMRON Cảm biến quang

E3T-ST21MF 2M là cảm biến quang thu phát siêu mỏng thuộc dòng E3T của OMRON. Model này dùng kiểu bộ phát và bộ thu rời, thân mỏng, hướng phát hiện bên hông, kiểu lắp M3, ngõ ra NPN, chế độ Light-ON, khoảng cách phát hiện 300 mm, phù hợp cho máy nhỏ gọn và vị trí lắp đặt chật.

Thông số kỹ thuật

Model	E3T-ST21MF 2M
Loại cảm biến	Cảm biến quang thu phát riêng
Cấu hình	Bộ phát + bộ thu
Kiểu thân	Thân mỏng, hướng phát hiện bên hông, kiểu lắp M3
Kiểu ngõ ra	NPN open collector
Chế độ hoạt động	Light-ON
Khoảng cách phát hiện	300 mm
Vật chuẩn	Vật chắn đục, đường kính tối thiểu 1.3 mm
Nguồn sáng	LED hồng ngoại 860 nm
Nguồn cấp	12 đến 24 VDC ±10%, ripple (p-p) 10% max.
Dòng tiêu thụ	30 mA max. (Bộ phát 10 mA max., bộ thu 20 mA max.)
Thông số tải ngõ ra	Điện áp tải tối đa 26.4 VDC, dòng tải tối đa 50 mA
Thời gian đáp ứng	Tác động hoặc nhả: 1 ms max.
Chỉ thị	Đèn hoạt động màu cam, đèn ổn định màu xanh
Mạch bảo vệ	Bảo vệ đảo cực nguồn, bảo vệ đảo cực ngõ ra, bảo vệ ngắn mạch ngõ ra
Ánh sáng môi trường	Đèn sợi đốt 5,000 lx max.; ánh sáng mặt trời 10,000 lx max.
Nhiệt độ làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-40 đến 70°C, không đóng băng, không ngưng tụ
Độ ẩm môi trường	Làm việc 35% đến 85%; lưu trữ 35% đến 95%, không ngưng tụ
Cấp bảo vệ	IP67
Kiểu kết nối	Dây liền sẵn 2 m
Phụ kiện đi kèm	Chỉ kèm hướng dẫn sử dụng; bộ vít lắp đặt cần đặt riêng nếu cần
Vật liệu vỏ	PBT
Trọng lượng đóng gói	Xấp xỉ 40 g

Lưu ý lắp đặt & an toàn

Đây là model bộ phát và bộ thu rời. Khi lắp cần canh đúng trục quang giữa hai đầu để đạt đúng khoảng cách phát hiện công bố.
Model này dùng ngõ ra NPN, chế độ Light-ON. Cần đấu đúng kiểu input của PLC hoặc bộ điều khiển để tránh nhận sai trạng thái tín hiệu.
Không siết quá lực khi lắp đặt. Mô-men siết tối đa khuyến nghị cho model này là 0.5 N·m.
Chỉ dùng nguồn DC 12 đến 24 VDC. Không cấp nguồn AC trực tiếp cho cảm biến.
Không dùng sản phẩm cho chức năng bảo vệ an toàn con người.
Tránh lắp ở nơi có nắng trực tiếp, hơi ẩm ngưng tụ, khí ăn mòn hoặc rung sốc truyền trực tiếp vào cảm biến.
