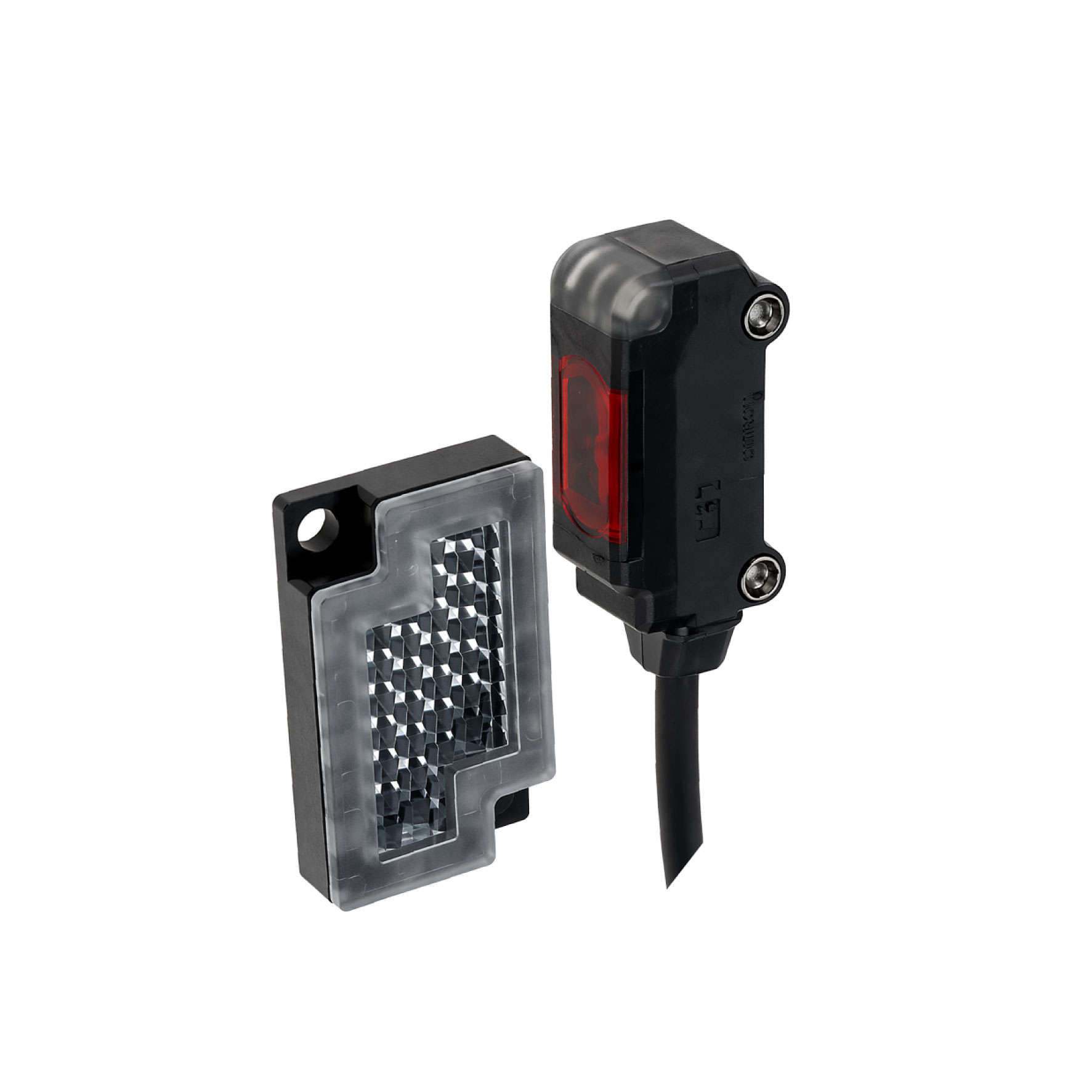

E3T-SR44 2M OMRON Cảm biến quang

E3T-SR44 2M là cảm biến quang phản xạ gương siêu mỏng thuộc dòng E3T của OMRON. Model này dùng reflector để tạo vùng phát hiện ổn định, thân mỏng hướng phát hiện bên hông, ngõ ra PNP, chế độ Dark-ON, phù hợp cho các bài toán phát hiện vật thể ở cự ly ngắn và lắp đặt gọn.

Thông số kỹ thuật

Model	E3T-SR44 2M
Loại cảm biến	Cảm biến quang phản xạ gương
Kiểu thân	Thân mỏng, hướng phát hiện bên hông
Kiểu ngõ ra	PNP open collector
Chế độ hoạt động	Dark-ON
Khoảng cách phát hiện	200 mm với E39-R4 hoặc 100 mm với E39-R37-CA
Vật chuẩn	Vật chắn đục, đường kính tối thiểu 27 mm
Nguồn sáng	LED đỏ 650 nm
Nguồn cấp	12 đến 24 VDC ±10%, ripple (p-p) 10% max.
Dòng tiêu thụ	20 mA max.
Thông số tải ngõ ra	Điện áp tải tối đa 26.4 VDC, dòng tải tối đa 50 mA
Thời gian đáp ứng	Tác động hoặc nhả: 1 ms max.
Chỉ thị	Đèn hoạt động màu cam, đèn ổn định màu xanh
Mạch bảo vệ	Bảo vệ đảo cực nguồn, bảo vệ đảo cực ngõ ra, bảo vệ ngắn mạch ngõ ra, chống nhiễu lẫn nhau
Ánh sáng môi trường	Đèn sợi đốt 5,000 lx max.; ánh sáng mặt trời 10,000 lx max.
Nhiệt độ làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-40 đến 70°C, không đóng băng, không ngưng tụ
Độ ẩm môi trường	Làm việc 35% đến 85%; lưu trữ 35% đến 95%, không ngưng tụ
Cấp bảo vệ	IP67
Kiểu kết nối	Dây liền sẵn 2 m
Phụ kiện đi kèm	Hướng dẫn sử dụng, vít lắp, đai ốc và reflector E39-R4
Vật liệu vỏ	PBT
Trọng lượng đóng gói	Xấp xỉ 20 g

Lưu ý lắp đặt & an toàn

Model này hoạt động với reflector. Bản tiêu chuẩn dùng reflector E39-R4; khi đổi loại reflector cần kiểm tra lại khoảng cách phát hiện thực tế.
Giữ đúng khoảng cách tối thiểu với reflector để cảm biến làm việc ổn định: khoảng 30 mm với E39-R4 hoặc 10 mm với E39-R37-CA.
Model này dùng ngõ ra PNP, chế độ Dark-ON. Cần đấu đúng kiểu input của PLC hoặc bộ điều khiển.
Chỉ dùng nguồn DC 12 đến 24 VDC. Không cấp nguồn AC trực tiếp cho cảm biến.
Không dùng sản phẩm cho chức năng bảo vệ an toàn con người.
Tránh lắp ở nơi có nắng trực tiếp, hơi ẩm ngưng tụ, khí ăn mòn hoặc rung sốc truyền trực tiếp vào cảm biến.
