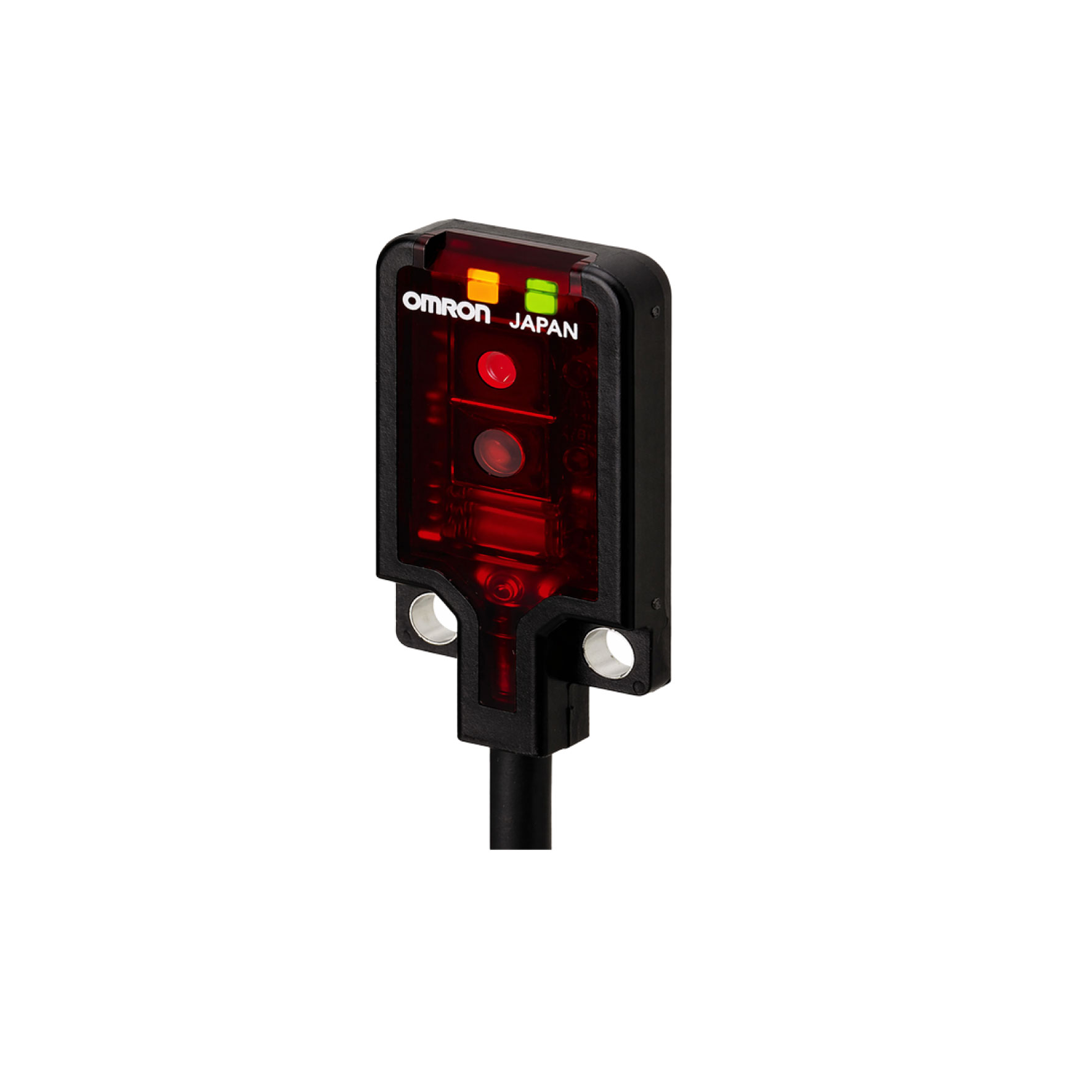

E3T-FL21 2M OMRON Cảm biến quang

E3T-FL21 2M là cảm biến quang BGS triệt nền siêu mỏng thuộc dòng E3T của OMRON. Model này dùng nguyên lý BGS để giảm ảnh hưởng của nền phía sau, thân mỏng dạng phẳng, ngõ ra NPN, chế độ Light-ON, khoảng cách phát hiện 1 đến 30 mm, phù hợp cho các ứng dụng cần phát hiện gần và ổn định hơn theo khoảng cách.

Thông số kỹ thuật

Model	E3T-FL21 2M
Loại cảm biến	Cảm biến quang BGS triệt nền
Kiểu thân	Thân mỏng dạng phẳng
Kiểu ngõ ra	NPN open collector
Chế độ hoạt động	Light-ON
Khoảng cách phát hiện	1 đến 30 mm
Vật chuẩn	Giấy trắng 50 × 50 mm
Ghi chú phát hiện	Vật nhỏ tối thiểu tham khảo 0.15 mm, bề mặt không bóng, tại khoảng cách 10 mm
Độ trễ hành trình	2 mm max.
Sai lệch đen trắng	15% max.
Nguồn sáng	LED đỏ 650 nm
Nguồn cấp	12 đến 24 VDC ±10%, ripple (p-p) 10% max.
Dòng tiêu thụ	20 mA max.
Thông số tải ngõ ra	Điện áp tải tối đa 26.4 VDC, dòng tải tối đa 50 mA
Thời gian đáp ứng	Tác động hoặc nhả: 1 ms max.
Chỉ thị	Đèn hoạt động màu cam, đèn ổn định màu xanh
Mạch bảo vệ	Bảo vệ đảo cực nguồn, bảo vệ đảo cực ngõ ra, bảo vệ ngắn mạch ngõ ra, chống nhiễu lẫn nhau
Ánh sáng môi trường	Đèn sợi đốt 5,000 lx max.; ánh sáng mặt trời 10,000 lx max.
Nhiệt độ làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-40 đến 70°C, không đóng băng, không ngưng tụ
Độ ẩm môi trường	Làm việc 35% đến 85%; lưu trữ 35% đến 95%, không ngưng tụ
Cấp bảo vệ	IP67
Kiểu kết nối	Dây liền sẵn 2 m
Phụ kiện đi kèm	Hướng dẫn sử dụng, vít lắp và đai ốc cho kiểu flat M2
Vật liệu vỏ	PBT
Trọng lượng đóng gói	Xấp xỉ 20 g

Lưu ý lắp đặt & an toàn

Dòng BGS giúp giảm ảnh hưởng của nền phía sau tốt hơn cảm biến khuếch tán thông thường. Dù vậy vẫn nên test trực tiếp với vật thể thật để có vị trí lắp ổn định.
Model này dùng ngõ ra NPN, chế độ Light-ON. Cần đấu đúng kiểu input của PLC hoặc bộ điều khiển.
Với vật bóng, vật rất tối hoặc bề mặt thay đổi mạnh, khoảng cách tác động thực tế có thể chênh so với giá trị tham khảo.
Không siết quá 0.15 N·m khi lắp đặt.
Chỉ dùng nguồn DC 12 đến 24 VDC. Không cấp nguồn AC trực tiếp cho cảm biến.
Không dùng sản phẩm cho chức năng bảo vệ an toàn con người.
Tránh lắp ở nơi có nắng trực tiếp, hơi ẩm ngưng tụ, khí ăn mòn hoặc rung sốc truyền trực tiếp vào cảm biến.
