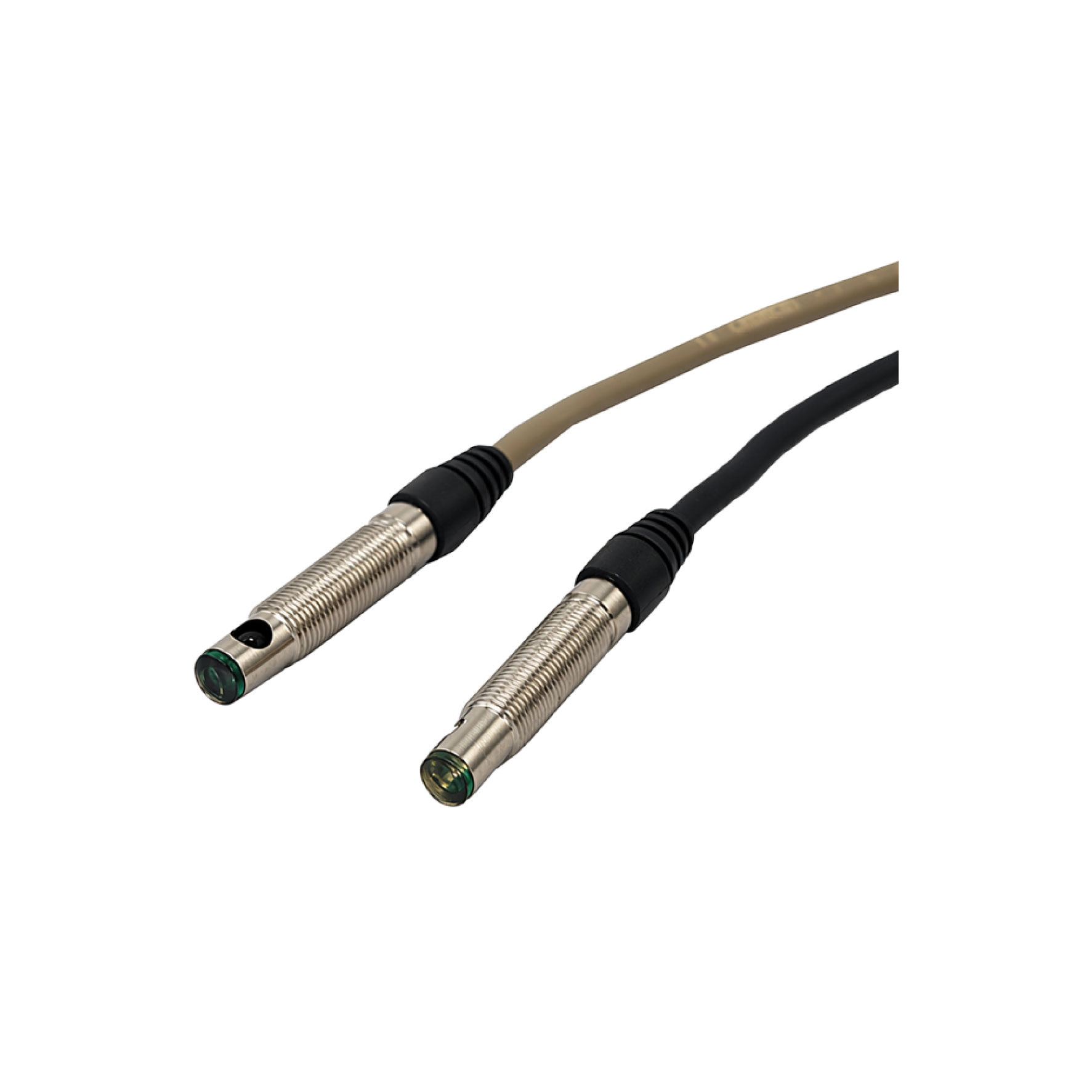

E3T-CT24S 2M OMRON Cảm biến quang thu phát trụ nhỏ

E3T-CT24S 2M là cảm biến quang thu phát trụ nhỏ thuộc dòng E3T của OMRON. Model này dùng kiểu bộ phát và bộ thu rời, dạng trụ nhỏ, hướng phát hiện bên hông, ngõ ra PNP, chế độ Dark-ON, khoảng cách phát hiện 500 mm, phù hợp cho các vị trí lắp hẹp và cần tín hiệu ổn định.

Thông số kỹ thuật

Model	E3T-CT24S 2M
Loại cảm biến	Cảm biến quang thu phát riêng
Cấu hình	Bộ phát + bộ thu
Kiểu thân	Dạng trụ nhỏ, hướng phát hiện bên hông
Kiểu ngõ ra	PNP open collector
Chế độ hoạt động	Dark-ON
Khoảng cách phát hiện	500 mm
Vật chuẩn	Vật chắn đục, đường kính tối thiểu 5 mm
Nguồn sáng	LED đỏ 625 nm
Nguồn cấp	12 đến 24 VDC ±10%, ripple (p-p) 10% max.
Dòng tiêu thụ	30 mA max. (Bộ phát 15 mA max., bộ thu 15 mA max.)
Thông số tải ngõ ra	Điện áp tải tối đa 30 VDC, dòng tải tối đa 80 mA
Thời gian đáp ứng	Tác động hoặc nhả: 0.5 ms max.
Chỉ thị	Đèn hoạt động màu cam, đèn ổn định màu xanh
Mạch bảo vệ	Bảo vệ đảo cực nguồn và bảo vệ ngắn mạch ngõ ra
Ánh sáng môi trường	Đèn sợi đốt 3,000 lx max.
Nhiệt độ làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-30 đến 70°C, không đóng băng, không ngưng tụ
Độ ẩm môi trường	Làm việc hoặc lưu trữ 35% đến 85%, không ngưng tụ
Cấp bảo vệ	IP65
Kiểu kết nối	Dây liền sẵn 2 m
Phụ kiện đi kèm	Hướng dẫn sử dụng, đai ốc lục giác và vòng đệm răng cho bộ phát và bộ thu
Vật liệu vỏ	SUS303
Trọng lượng đóng gói	Xấp xỉ 60 g

Lưu ý lắp đặt & an toàn

Đây là model bộ phát và bộ thu rời. Khi lắp cần canh đúng trục quang giữa hai đầu để đạt đúng khoảng cách phát hiện công bố.
Model này dùng ngõ ra PNP, chế độ Dark-ON. Cần đấu đúng kiểu input của PLC hoặc bộ điều khiển để tránh nhận sai trạng thái tín hiệu.
Dòng trụ nhỏ dùng kiểu siết một điểm. Không siết quá 1 N·m để tránh hư ren hoặc biến dạng thân cảm biến.
Chỉ dùng nguồn DC 12 đến 24 VDC. Không cấp nguồn AC trực tiếp cho cảm biến.
Không dùng sản phẩm cho chức năng bảo vệ an toàn con người.
Tránh lắp ở nơi có nắng trực tiếp, hơi ẩm ngưng tụ, khí ăn mòn hoặc rung sốc truyền trực tiếp vào cảm biến.
