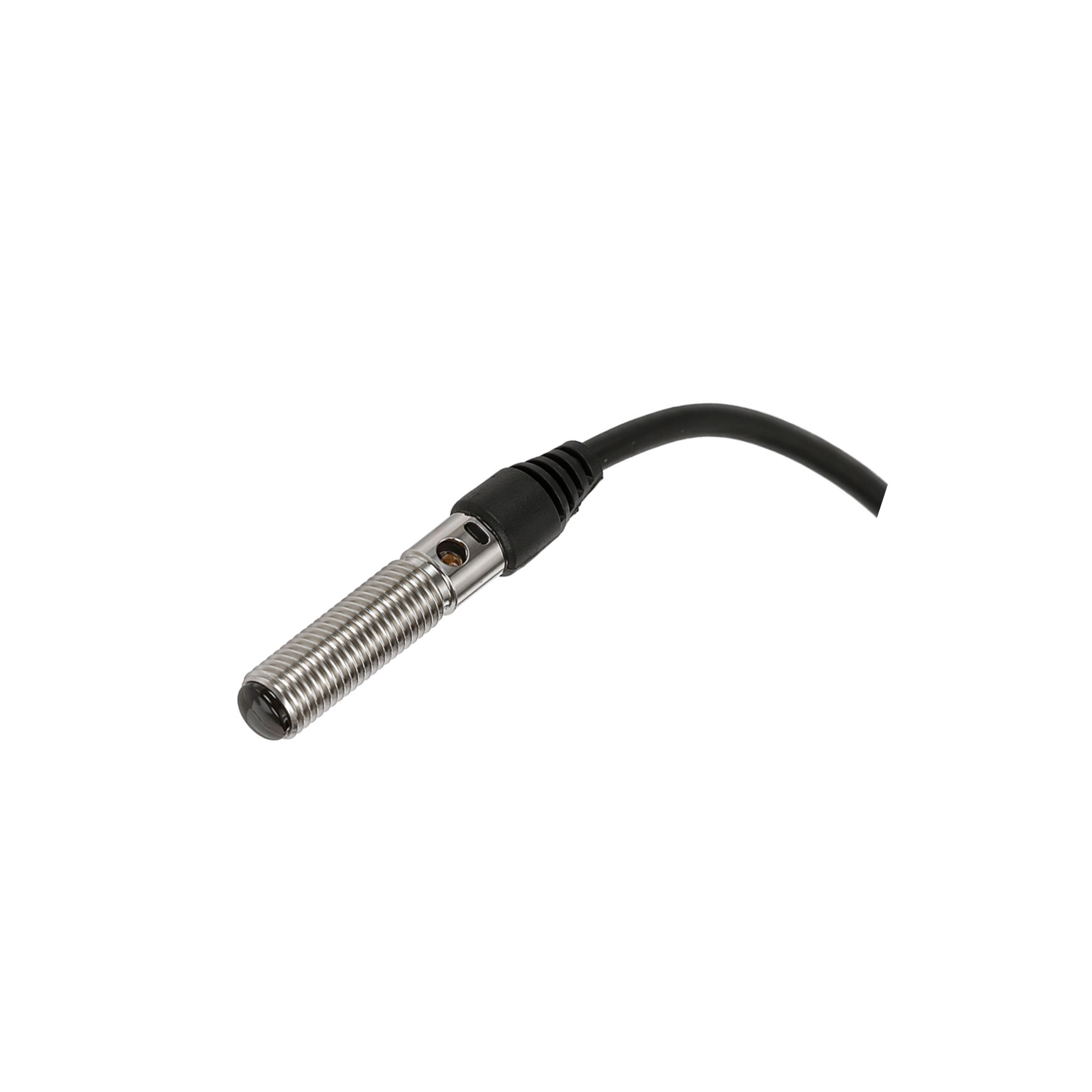

E3T-CD13 2M OMRON Cảm biến quang

E3T-CD13 2M là cảm biến quang phản xạ khuếch tán trụ nhỏ thuộc dòng E3T của OMRON. Model này có thân trụ nhỏ, tích hợp chỉnh độ nhạy, ngõ ra PNP, chế độ Light-ON, khoảng cách phát hiện 3 đến 50 mm, phù hợp cho máy nhỏ gọn và các vị trí lắp một điểm.

Thông số kỹ thuật

Model	E3T-CD13 2M
Loại cảm biến	Cảm biến quang phản xạ khuếch tán
Kiểu thân	Dạng trụ nhỏ, hướng phát hiện phía trước
Kiểu ngõ ra	PNP open collector
Chế độ hoạt động	Light-ON
Khoảng cách phát hiện	3 đến 50 mm
Vật chuẩn	Giấy trắng 100 × 100 mm
Ghi chú phát hiện	Có bộ chỉnh độ nhạy; sai lệch hành trình 15% hoặc nhỏ hơn so với khoảng cách phát hiện
Nguồn sáng	LED hồng ngoại 870 nm
Nguồn cấp	12 đến 24 VDC ±10%, ripple (p-p) 10% max.
Dòng tiêu thụ	20 mA max.
Thông số tải ngõ ra	Điện áp tải tối đa 30 VDC, dòng tải tối đa 80 mA
Thời gian đáp ứng	Tác động hoặc nhả: 0.5 ms max.
Chỉ thị	Đèn hoạt động màu cam, đèn ổn định màu xanh
Mạch bảo vệ	Bảo vệ đảo cực nguồn và bảo vệ ngắn mạch ngõ ra
Ánh sáng môi trường	Đèn sợi đốt 3,000 lx max.
Nhiệt độ làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-30 đến 70°C, không đóng băng, không ngưng tụ
Độ ẩm môi trường	Làm việc hoặc lưu trữ 35% đến 85%, không ngưng tụ
Cấp bảo vệ	IP65
Kiểu kết nối	Dây liền sẵn 2 m
Phụ kiện đi kèm	Hướng dẫn sử dụng, đai ốc lục giác, vòng đệm răng và tua vít chỉnh độ nhạy
Vật liệu vỏ	SUS303
Trọng lượng đóng gói	Xấp xỉ 40 g

Lưu ý lắp đặt & an toàn

Khoảng cách phát hiện thực tế phụ thuộc màu sắc, kích thước và độ phản xạ của vật thể. Nên test trực tiếp với sản phẩm thật trước khi chốt vị trí lắp.
Model này dùng ngõ ra PNP, chế độ Light-ON. Cần đấu đúng kiểu input của PLC hoặc bộ điều khiển.
Khi chỉnh độ nhạy, dùng đúng tua vít đi kèm và không vượt quá 0.8 N·cm để tránh hỏng biến trở.
Không siết quá 1 N·m khi lắp cảm biến trụ nhỏ.
Chỉ dùng nguồn DC 12 đến 24 VDC. Không cấp nguồn AC trực tiếp cho cảm biến.
Không dùng sản phẩm cho chức năng bảo vệ an toàn con người.
Tránh lắp ở nơi có nắng trực tiếp, hơi ẩm ngưng tụ, khí ăn mòn hoặc rung sốc truyền trực tiếp vào cảm biến.
