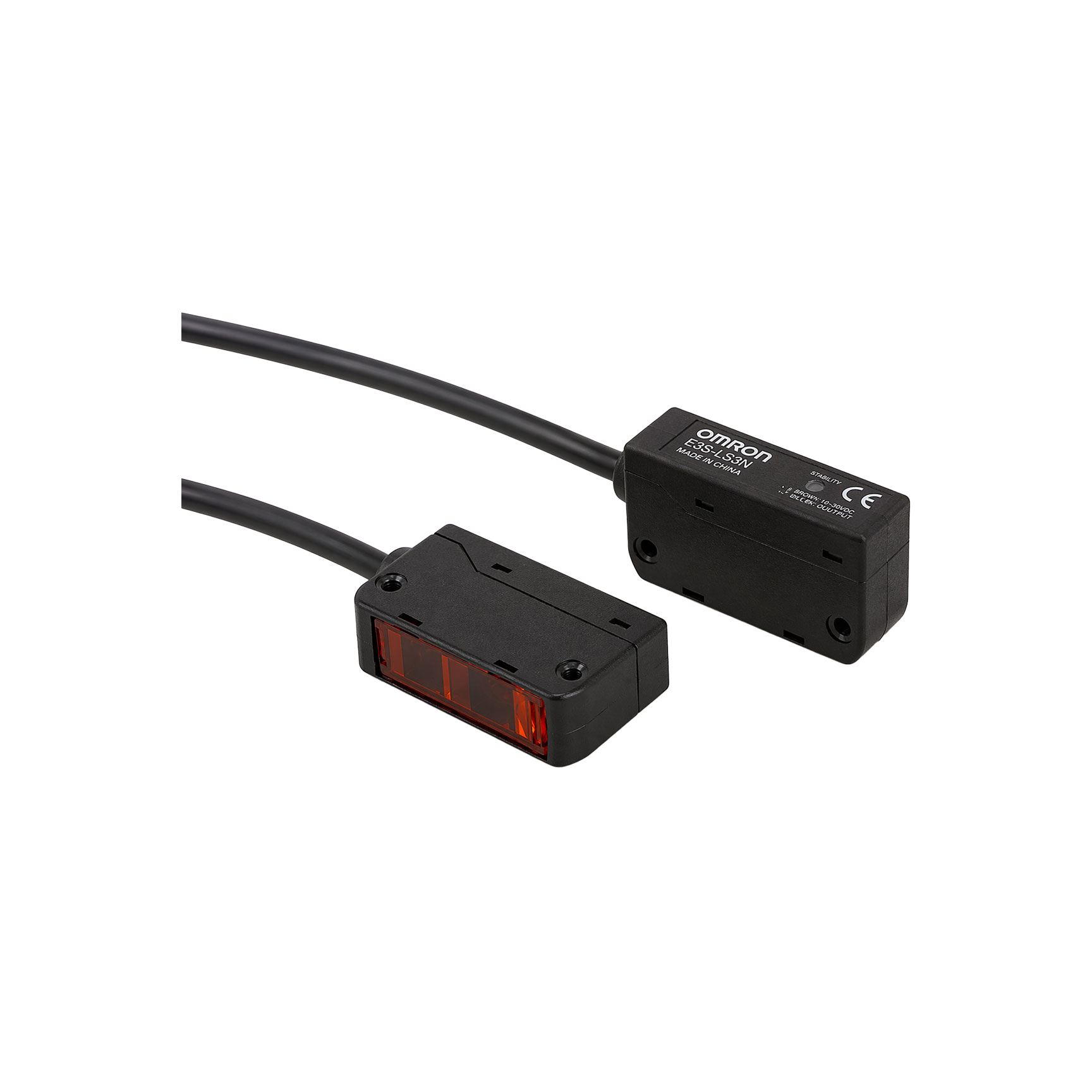

E3S-LS3PT 2M OMRON Cảm biến quang

E3S-LS3PT 2M là cảm biến quang hội tụ phản xạ thuộc dòng PCB Sensor OMRON E3S-LS3. Model này dùng ngõ ra PNP, chế độ Light-ON, dây liền sẵn 2 m. Đây là bản tiêu chuẩn có tích hợp timer OFF-delay, phù hợp cho ứng dụng cần giữ tín hiệu trễ sau khi mất điều kiện tác động.

Thông số kỹ thuật

Model	E3S-LS3PT 2M
Loại cảm biến	Cảm biến quang PCB hội tụ phản xạ
Phiên bản	Tiêu chuẩn
Kiểu ngõ ra	PNP open collector
Chế độ hoạt động	Light-ON
Khoảng cách phát hiện	Giấy trắng 20 đến 35 mm; giấy đen 20 đến 30 mm
Khoảng cách nền phía sau	Tối thiểu 60 mm
Nguồn sáng	LED đỏ 660 nm
Nguồn cấp	12 đến 24 VDC ±10%, ripple 10% max.
Dòng tiêu thụ	25 mA max.
Thông số tải ngõ ra	24 VDC max., 100 mA max.
Thời gian đáp ứng	Operate hoặc reset: 1 ms max.
Chức năng timer	OFF-delay 0.1 đến 1.0 s, chỉnh được
Mạch bảo vệ	Bảo vệ đảo cực nguồn, bảo vệ ngắn mạch ngõ ra, chống nhiễu lẫn nhau
Ánh sáng môi trường	Đèn sợi đốt 5,000 lx max.
Nhiệt độ làm việc	-10 đến 55°C
Nhiệt độ lưu trữ	-25 đến 70°C
Độ ẩm môi trường	Làm việc 35% đến 85%; lưu trữ 35% đến 95%
Cấp bảo vệ	IP40
Kiểu kết nối	Dây liền sẵn 2 m
Kích thước thân	Xấp xỉ 34 × 14.2 × 19.3 mm
Lắp đặt	2 lỗ lắp M3, khoảng cách tâm lỗ 28 mm
Vật liệu	Vỏ ABS, thấu kính methacrylic resin
Phụ kiện đi kèm	Hướng dẫn sử dụng, vít M3, tua vít chỉnh timer
Trọng lượng đóng gói	Xấp xỉ 80 g

Lưu ý lắp đặt & an toàn

E3S-LS3PT 2M là cảm biến chuyên phát hiện PCB, phù hợp các ứng dụng cần nhận biết bảng mạch ổn định và hạn chế ảnh hưởng từ lỗ hoặc khe khuyết.
Bản tiêu chuẩn phù hợp cho vị trí lắp gọn trong máy và khoảng phát hiện ngắn, ổn định.
Model này có timer OFF-delay, có thể chỉnh từ 0.1 đến 1.0 giây để giữ tín hiệu sau khi mất điều kiện tác động.
Không dùng sản phẩm cho mục đích bảo vệ an toàn con người.
Không dùng ngoài dải điện áp định mức và cần lắp đúng kiểu ngõ ra PNP của hệ thống điều khiển.
