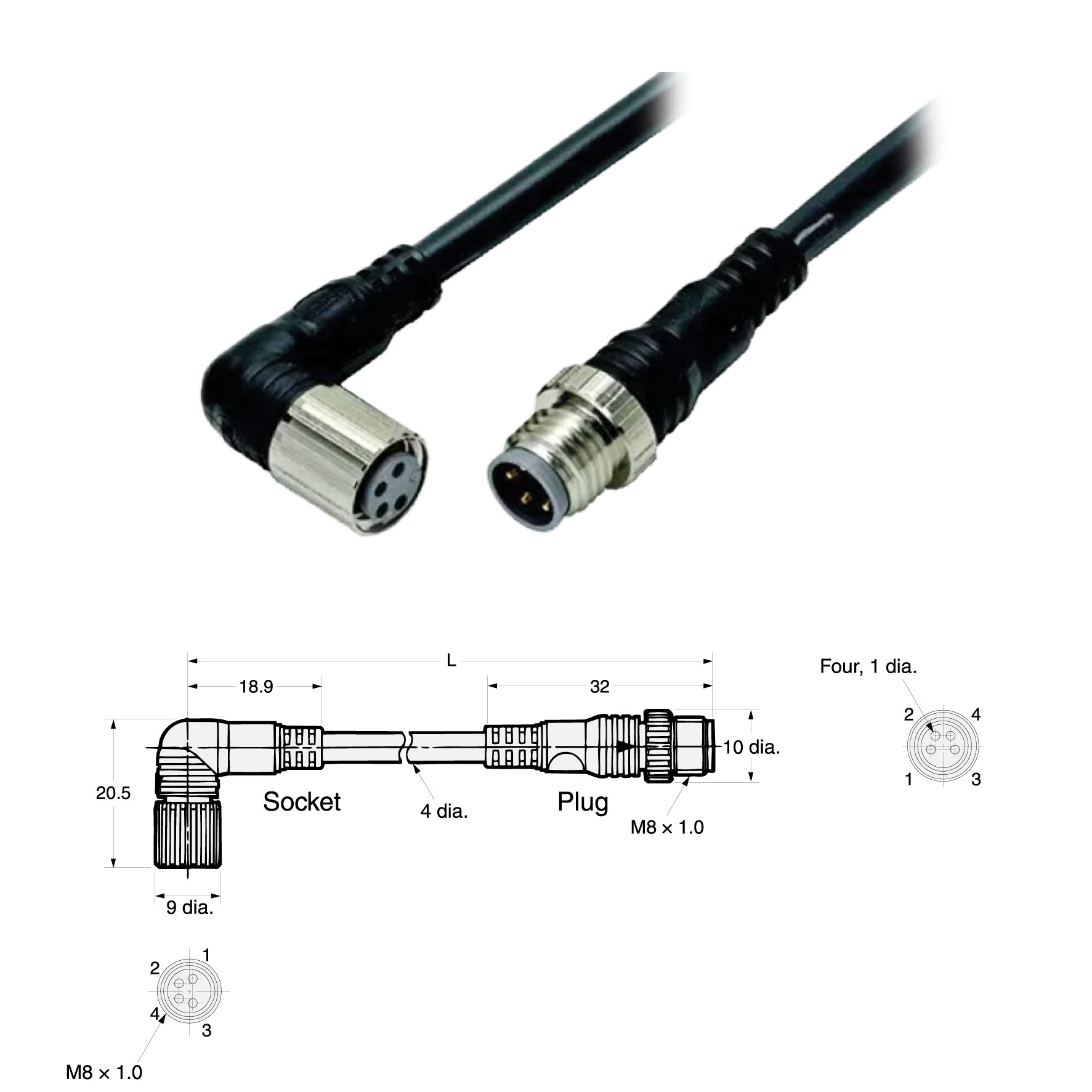

XS3W-M424-420-R là cáp đầu nối hai đầu của OMRON thuộc dòng XS3W, dùng chuẩn M8 screw-on 4 cực với cấu hình đầu socket góc / đầu plug thẳng. Model này sử dụng robot cable dài 20 m, phù hợp cho các điểm đấu nối cảm biến, công tắc hành trình và thiết bị I/O trong hệ thống điện tự động hóa công nghiệp.
Ưu điểm chính của phiên bản này là kết nối nhanh, đồng bộ chuẩn ren M8 x 1.0, hạn chế đấu dây thủ công tại hiện trường. Thiết kế đúc sẵn hai đầu giúp rút ngắn thời gian lắp đặt, giảm lỗi đấu nhầm và tăng độ ổn định cho tín hiệu điều khiển.
Với cấp bảo vệ IP67, tiếp điểm mạ vàng và cấu hình cáp robot cable, XS3W-M424-420-R phù hợp cho các máy tự động cần dây kết nối gọn, độ tin cậy cao và bảo trì thay thế thuận tiện.
Thông số kỹ thuật
| Hãng | OMRON |
|---|---|
| Model | XS3W-M424-420-R |
| Loại sản phẩm | Cáp kết nối hai đầu socket / plug |
| Chuẩn kết nối | M8 screw-on |
| Cấu hình đầu nối | đầu socket góc / đầu plug thẳng |
| Số cực | 4 cực |
| Số lõi cáp | 4 lõi |
| Chiều dài cáp | 20 m |
| Loại cáp | Robot cable |
| Đường kính cáp | 4 mm |
| Cỡ dây | AWG24 |
| Dòng điện định mức | 1 A DC |
| Điện áp định mức | 125 VDC |
| Điện trở tiếp xúc | 40 mΩ max. |
| Điện trở cách điện | 1,000 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,000 VAC trong 1 phút |
| Cấp bảo vệ | IP67 |
| Độ bền cắm / rút | 200 lần |
| Độ bền kéo cáp | 49 N / 15 s |
| Nhiệt độ môi trường làm việc | -25 đến 70°C |
| Độ ẩm môi trường | 20 đến 85%RH |
| Vật liệu tiếp điểm | Phosphor bronze, nền nickel, mạ vàng |
| Khối tiếp điểm | PBT resin (UL94 V-0) |
| O-ring | Rubber |
| Vỏ ngoài | Soft PBT resin |
| Chứng nhận UL | UL2238 certified, File No. E207683 |
Sơ đồ chân & đấu dây
Model 4 cực dùng đủ 4 lõi theo quy ước màu Brown / White / Blue / Black.
| Pin | Màu dây | Trạng thái |
|---|---|---|
| 1 | Nâu | Có đấu |
| 2 | Trắng | Có đấu |
| 3 | Xanh dương | Có đấu |
| 4 | Đen | Có đấu |
Khi đấu nối thực tế, cần đối chiếu đúng sơ đồ chân của cảm biến hoặc thiết bị tương ứng trước khi cấp nguồn.
Lưu ý lắp đặt & an toàn
- Không kết nối đầu nối XS3 với dòng XS2.
- Chỉ ghép nối các đầu nối cùng số cực. Không ghép khác số cực.
- Không ghép model M8 screw-on với model S8 snap-in.
- Phải ngắt nguồn trước khi cắm hoặc rút đầu nối.
- Khi tháo lắp, cầm trực tiếp vào đầu nối; không kéo bằng cáp.
- Không thao tác khi bề mặt đầu nối đang ướt; cần lau khô trước khi kết nối.
- Siết ren bằng tay với mô-men khoảng 0.2 N·m; không dùng kìm để siết ren.
- Phiên bản này không phải loại chống dầu chuyên dụng. Không dùng ở vị trí có dầu tác động trực tiếp lên cáp và đầu nối.
- Không dùng dưới nước và không để lực ngoài tác động liên tục lên vị trí joint hoặc vỏ đầu nối.
- Không bẻ cáp sát gốc đầu nối; bán kính uốn tối thiểu khuyến nghị là 36 mm.
- Không lưu kho lâu dài tại nơi bụi cao, ẩm cao hoặc có khí ammonia / sulfide.
