XS3F-M321-302-A OMRON Cáp kết nối M8

XS3F-M321-302-A là model cáp kết nối OMRON dùng đầu nối M8 screw-on 3 cực, phù hợp cho các điểm đấu nối sensor và thiết bị I/O cần kết cấu gọn, chắc và dễ thay thế ngoài hiện trường.

Thiết kế đầu thẳng giúp đi dây thuận tiện trong các cụm máy có không gian hẹp, đồng thời hạn chế xoắn cáp khi routing dọc máng hoặc đi theo thân máy.

Model này dùng cáp tiêu chuẩn với 3 lõi màu Brown, Blue và Black; thuận tiện cho nhận diện dây khi đấu nối, kiểm tra và bảo trì.

Phần ren M8 x 1.0 cho phép cố định đầu nối chắc chắn bằng thao tác siết tay. Đây là cấu hình quen thuộc trong hệ sensor công nghiệp cần tháo lắp nhanh nhưng vẫn giữ độ ổn định cơ khí tốt.

Thông số kỹ thuật

Model	XS3F-M321-302-A
Phương thức khóa	M8 screw-on
Số cực	3 cực
Kiểu đầu nối	Đầu thẳng
Loại cáp	Cáp tiêu chuẩn
Chiều dài cáp	2 m

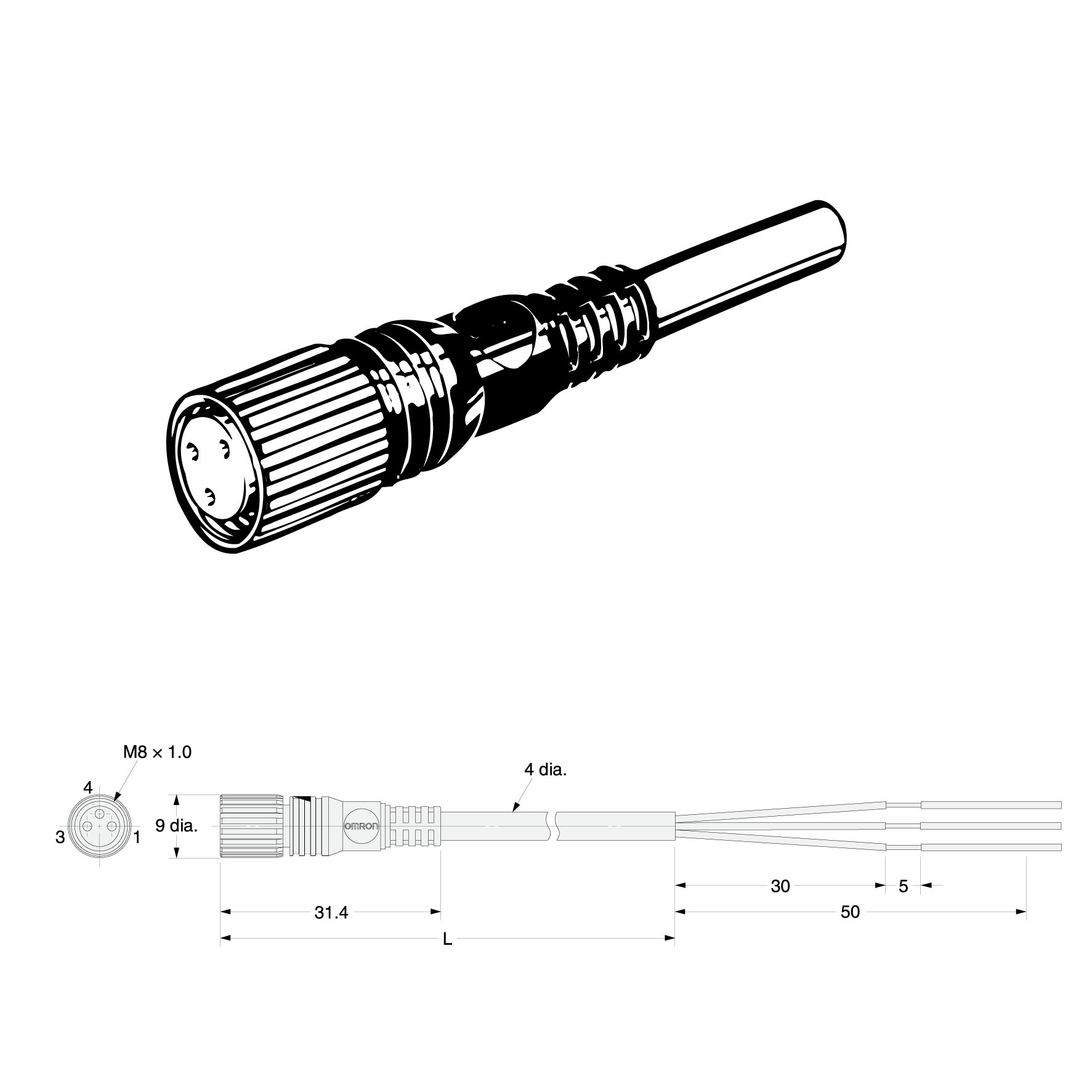

Kiểu ren	M8 x 1.0
Đường kính phần đầu nối	9 mm
Đường kính cáp	4 mm
Chiều dài phần đầu nối	31.4 mm
Màu dây	Brown / Blue / Black
Pin sử dụng	Pin 1, Pin 3, Pin 4
Ứng dụng phù hợp	Kết nối sensor, công tắc hành trình và thiết bị I/O dùng chuẩn M8 cùng số cực

Sơ đồ dây

Pin No.	Màu dây
1	Brown
3	Blue
4	Black

Lưu ý lắp đặt & an toàn

Chỉ ghép nối với đầu cắm cùng số cực. Không ghép với connector khác số chân.
Không ghép model M8 screw-on với model S8 snap-in vì sẽ không bảo đảm độ kín và độ ổn định kết nối.
Ngắt nguồn trước khi cắm hoặc tháo connector. Khi thao tác phải cầm vào thân đầu nối, không kéo trực tiếp bằng cáp.
Bề mặt tiếp xúc phải khô, sạch, không bám nước, bụi kim loại hoặc tạp chất dẫn điện trước khi kết nối.
Phần ren khóa nên siết bằng tay với mô-men khoảng 0.2 N·m. Không dùng kìm để siết vì có thể làm hỏng ren hoặc thân đầu nối.
Không tạo điểm gập sát chân cáp. Bán kính uốn tối thiểu khuyến nghị là 36 mm.
Không dùng dưới nước. Connector không phải loại kín nước hoàn toàn khi ngâm liên tục.
Không dùng trong môi trường dầu nếu không phải biến thể cáp chuyên dụng oil-resistant.
Tránh tác động lực liên tục lên vùng joint hoặc điểm ghép nối để không làm suy giảm độ bảo vệ của connector.
Không lưu kho dài ngày ở nơi bụi cao, ẩm cao hoặc có khí ammonia hay sulfide.
